DLPCN10
DLPCN20
DLPCN
1= Opțiune elemente de capăt 20 mm
DLPCN
1= Standard
DLPCN
1= Opțiune elemente de capăt 10 mm
Produse
DIFUZOARE

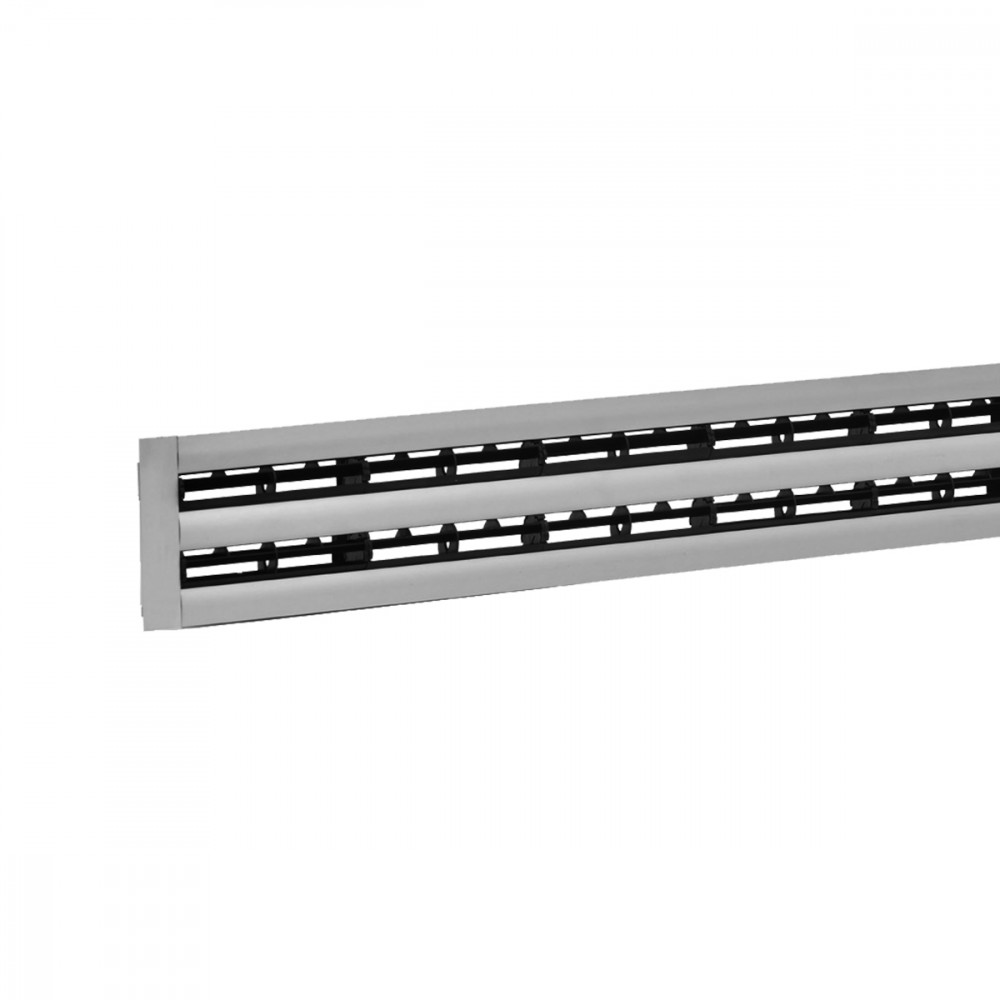

DLPCN
CARACTERISTICI:
Difuzoare lineare cu deflectoare rotunde pentru bataie jet scurtă și medie.
CONSTRUCȚIE:
Aluminiu anotizat extrudat, deflectoare negre din polipropilenă RAL 9005.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,6-4,0 m.
MONTAJ:
Prin clemă interioară mobilă.
Prin arcuri înăuntrul plenumului.
ACCESORII:
Plenum din otel galvanizat cu izolație termică.
Deflectori RAL 9003.
Dimensiuni
1= Opțiune elemente de capăt 20 mm
1= Standard
1= Opțiune elemente de capăt 10 mm
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLPCN1 1000 |
0,0062 |
60 |
140 |
- |
42 |
3,3 |
7,7 |
10 |
50 |
|
DLPCN2 1000 |
0,0124 |
120 |
260 |
23 |
44 |
4,3 |
9,4 |
10 |
50 |
|
DLPCN3 1000 |
0,0186 |
170 |
370 |
24 |
46 |
4,8 |
10,4 |
10 |
50 |
|
DLPCN4 1000 |
0,0248 |
210 |
470 |
24 |
46 |
5 |
11,1 |
10 |
50 |
* fără egalizator și cu clapeta de reglaj complet deschisă
Accesorii și configurații
PDLCN1
1= TUBULATURĂ
2= ARC
Fixare în plenum cu ajutorul arcurilor CM
PDLCN2
1= ȘURUBURI PRINDERE
2= Clemă montaj interioară
3= ȘURUB
Fixare în plenum cu cleme de prindere CVLCN
Instrucțiuni
Poziționare cleme CVLCN în plenum
1= Poziționare cleme CVLCN în plenum până în 1500 mm
Centrul cutiei plenum
1= Poziționare cleme CVLCN în plenum peste 1500 mm
SOLUTȚIE MONTAJ CONTINUU
Punct blocare
Inserați clema în profil în direcția indicată.
SOLUTȚIE MONTAJ CONTINUU
Inserați clema în profil circa 10/15 m.
SOLUTȚIE MONTAJ CONTINUU
Combinați cele 2 părți.
SOLUTȚIE MONTAJ CONTINUU
Punct conexiune
Textul specificațiilor
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO PER MEDIO-PICCOLE PORTATE
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003
MODELLO: DLPCN**/***/*** (tipo-n.feritorie-lunghezza mm)
