DLPCN10
DLPCN20
DLPCN
1= Option endkappe 20mm
DLPCN
1= Standard
DLPCN
1= Option endkappe 10mm
Produkte
LUFT-DURCHLÄSSE

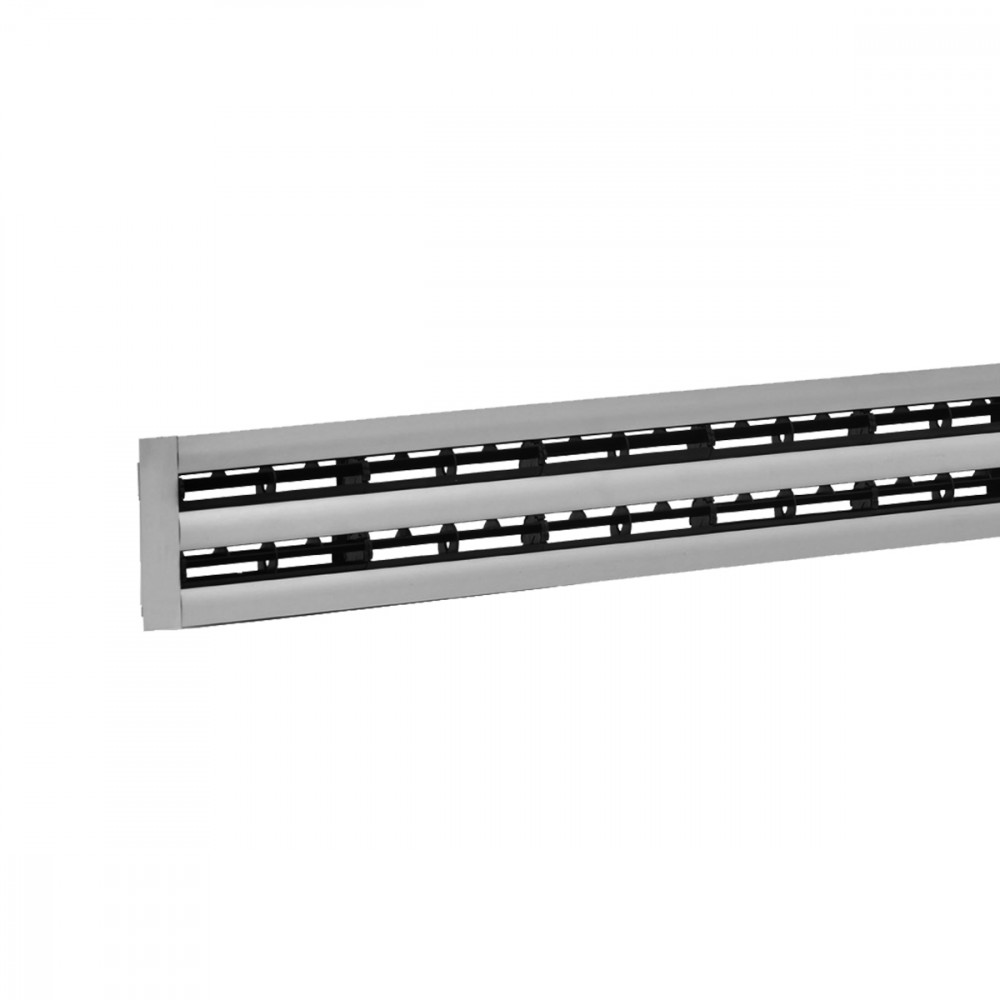

DLPCN
MERKMALE:
Gerade Luftschlitzauslässe mit einem rotierenden, aerodynamischen Leitblech
für mittleren-kleinen Volumenstrom-
AUSFÜHRUNG:
Eloxiertes, extrudiertes Aluminium, Luftlenkelement schwarz RAL 9005 aus Polypropylen.
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,6-4,0 m.
BEFESTIGUNG:
Mit beweglichem Bügel innen.
Mit Federn im Anschlusskasten.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl mit Isolierung.
Luftlenkelement RAL 9003
Abmessungen
1= Option endkappe 20mm
1= Standard
1= Option endkappe 10mm
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLPCN1 1000 |
0,0062 |
60 |
140 |
- |
42 |
3,3 |
7,7 |
10 |
50 |
|
DLPCN2 1000 |
0,0124 |
120 |
260 |
23 |
44 |
4,3 |
9,4 |
10 |
50 |
|
DLPCN3 1000 |
0,0186 |
170 |
370 |
24 |
46 |
4,8 |
10,4 |
10 |
50 |
|
DLPCN4 1000 |
0,0248 |
210 |
470 |
24 |
46 |
5 |
11,1 |
10 |
50 |
* ohne Equalizer und komplett offener Klappe
Zubehör und Konfigurationen
PDLCN1
1= Federrohr 2= Feder Befestigung am Anschlusskasten mit Feder CM
PDLCN2
1= Feststellschraube2= Montagebrücke
3= schraube Befestigung am Anschlusskasten mit Bügel CVL-CN Montagestege
Anweisungen
POSITIONIERUNG DER MONTAGESTEGE CVLCN IM ANSCHLUSSKASTEN
1= Seitliche Ansicht Position CVLCN Länge bis 1500 mm
ANSCHLUSSKASTEN MITTE
1= Seitliche Ansicht Position CVLCN Länge über 1500 mm
DURCHGEHENDE LÖSUNG
Befestigungspunkt Das Element in das Profil in die angezeigte Richtung einsetzen.
DURCHGEHENDE LÖSUNG
Das Element bis zu 10/15 mm bis zum Klemmpunkt einsetzen.
DURCHGEHENDE LÖSUNG
Die 2 Elemente verbinden.
DURCHGEHENDE LÖSUNG
VerbindungspunktText für Spezifikationen
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO PER MEDIO-PICCOLE PORTATE
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003
MODELLO: DLPCN**/***/*** (tipo-n.feritorie-lunghezza mm)
