Prodotti

DIFFUSORI

DLPCN

CARATTERISTICHE:

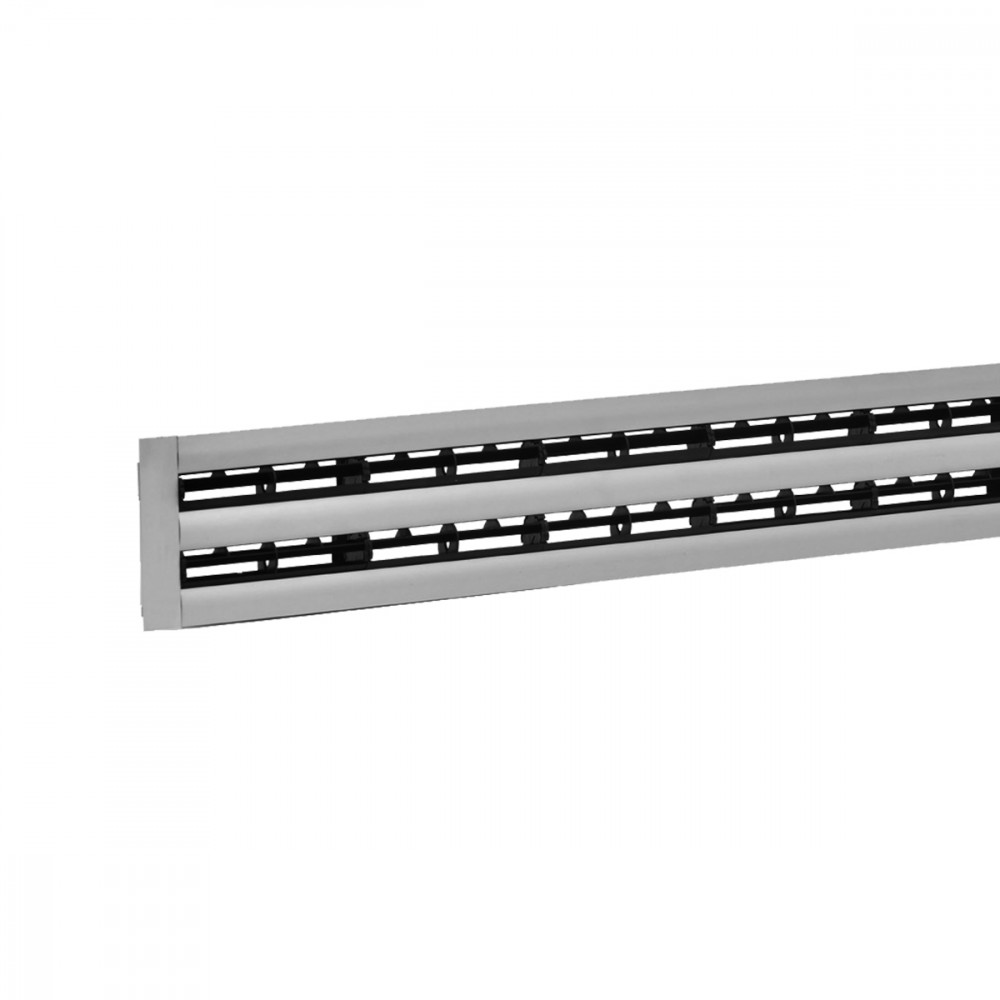

Diffusori lineari a feritoie con deflettore rotativo a profilo aerodinamico per medio-piccole portate.
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003.

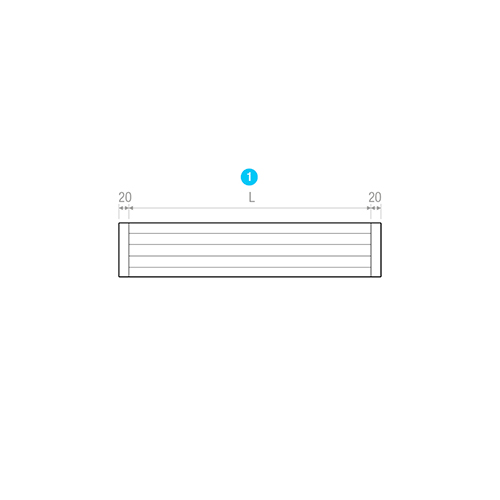

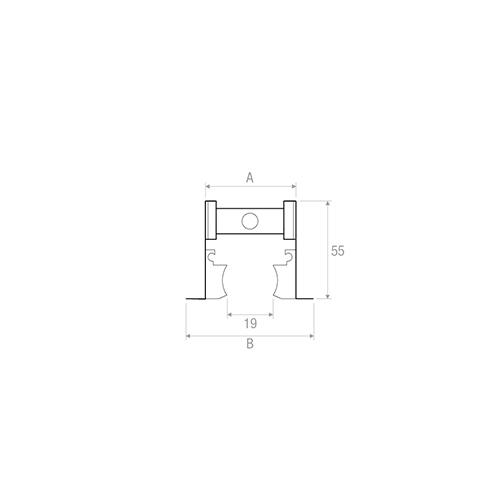

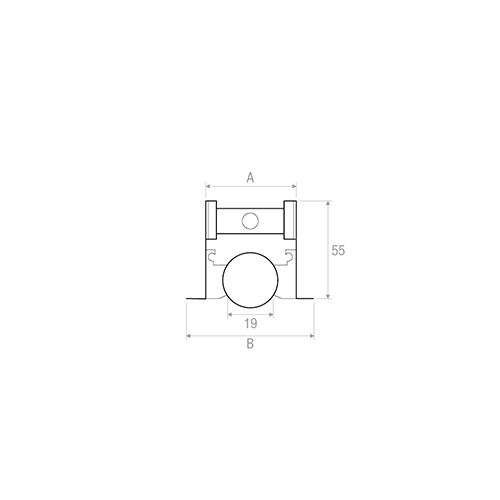

Dimensioni
Scelta e dimensionamento

Modello - Mode / Modèle

Modell / Modelo

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt * [Pa]

min

max

min

max

min

max

min

max

DLPCN1 1000

0,0062

60

140

-

42

3,3

7,7

10

50

DLPCN2 1000

0,0124

120

260

23

44

4,3

9,4

10

50

DLPCN3 1000

0,0186

170

370

24

46

4,8

10,4

10

50

DLPCN4 1000

0,0248

210

470

24

46

5

11,1

10

50



* senza equalizzatore e serranda completamente aperta

* swithout equalizer and calibration damper completely open

* sans égaliseur et registre complètement ouvert

* ohne Equalizer und komplett offener Klappe

* sin ecualizador y compuerta completamente abierta

Accessori e configurazioni

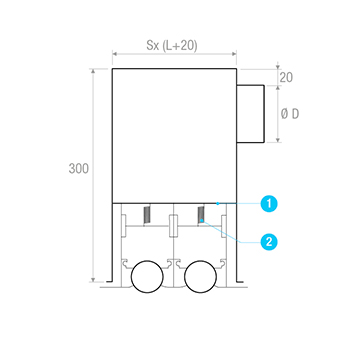

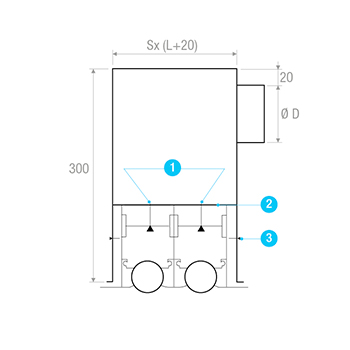

PDLCN1

1= Tubetto

2= Molla

Fissaggio al plenum con molle CM



PDLCN2

1= Viti di fissaggio

2= Tbetto

3= Vite

Fissaggio al plenum con staffe CVL-CN cavalletti


Istruzioni

POSIZIONAMENTO CAVALLETTI CVLCN ALL’INTERNO DEL PLENUM

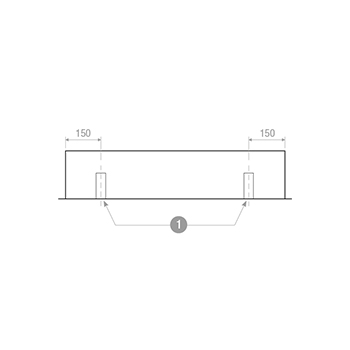

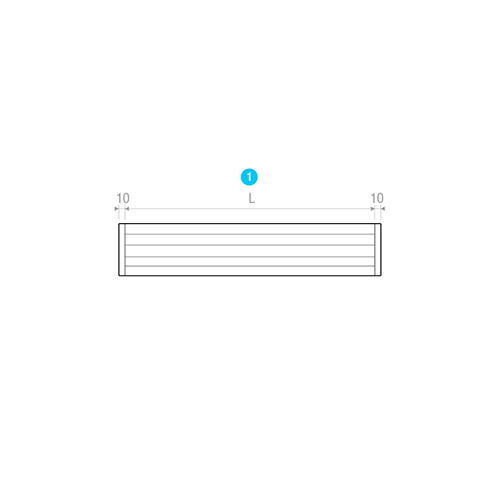

1= Vista laterale posizione CVLCN lunghezza sino 1500 mm



CENTRO PLENUM

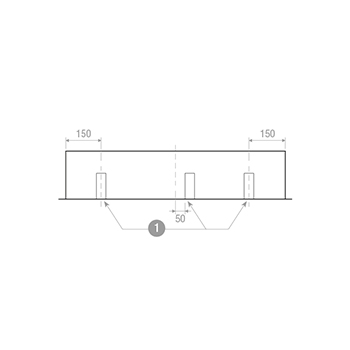

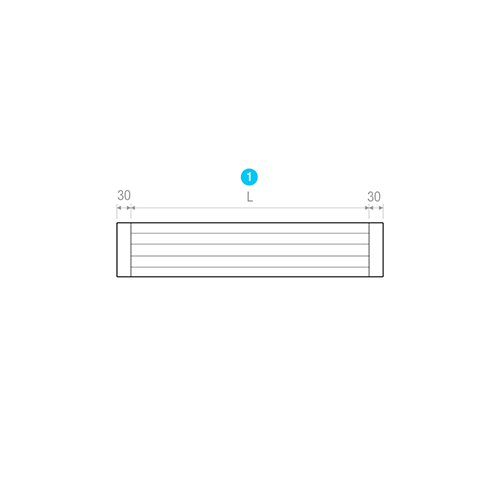

1= Vista laterale posizione CVLCN lunghezza oltre 1500 mm



SOLUZIONE DI CONTINUITÀ

Punto di bloccaggio

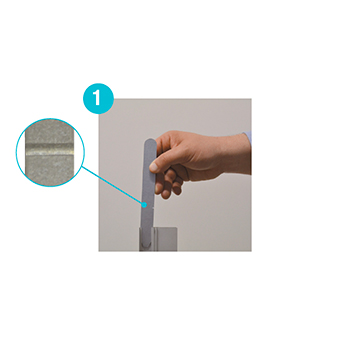

Inserire la staffa nel profilo nel senso indicato.



SOLUZIONE DI CONTINUITÀ

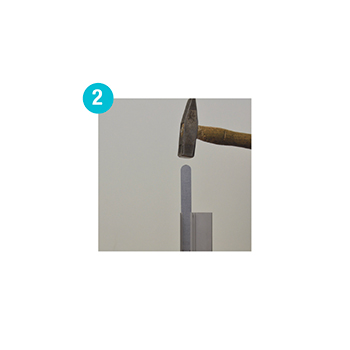

Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.



SOLUZIONE DI CONTINUITÀ

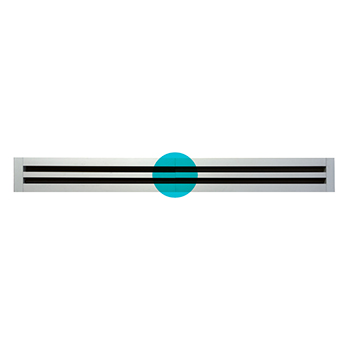

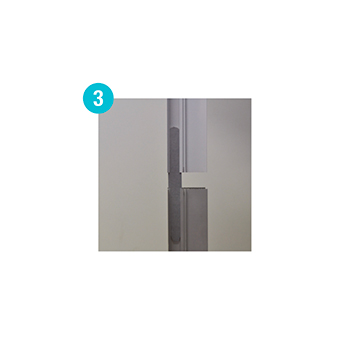

Unire i 2 elementi.



SOLUZIONE DI CONTINUITÀ

Punto di giunzione


Testo per capitolato

DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO PER MEDIO-PICCOLE PORTATE

COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003
MODELLO: DLPCN**/***/*** (tipo-n.feritorie-lunghezza mm)
