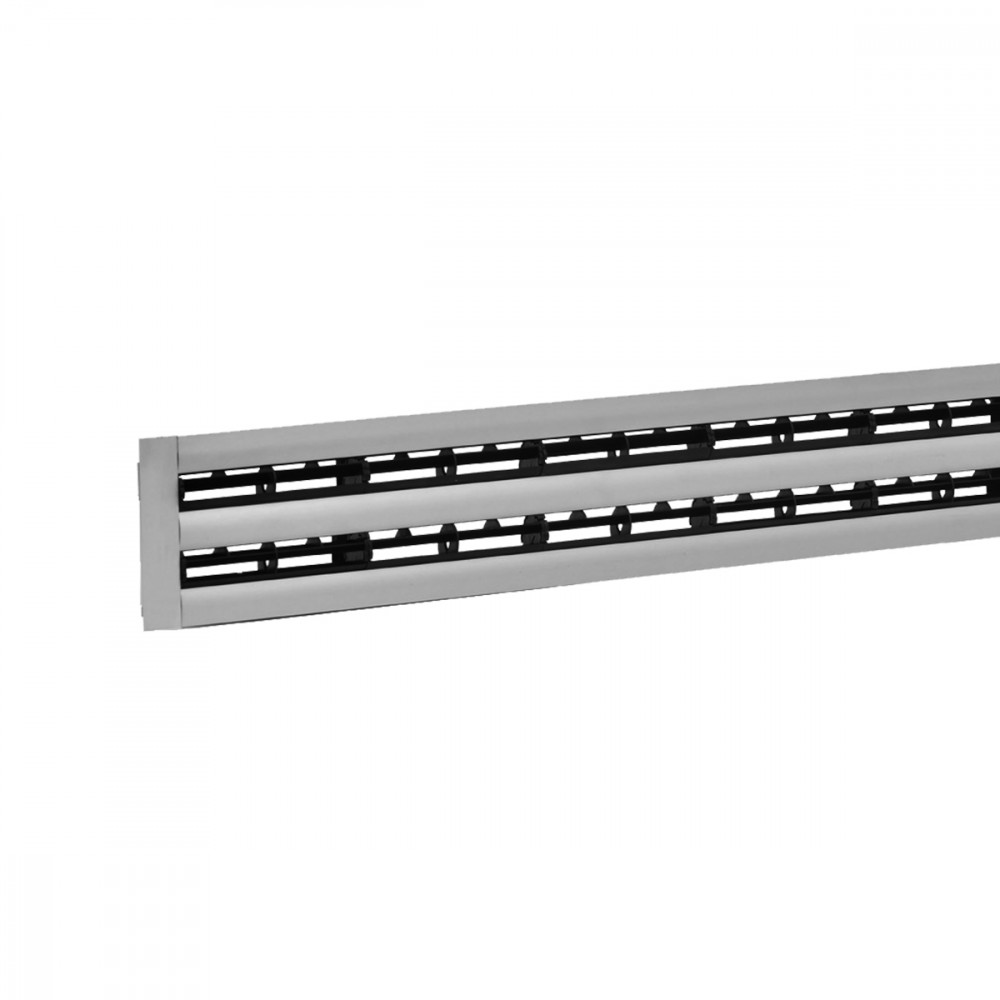

DLPCN
CARACTERÍSTICAS:
Difusores lineales de ranuras con deflector giratorio de perfil aerodinámico para medianos-pequeños caudales.
ESTRUCTURA:
Aluminio anodizado extruido, deflector de polipropileno negro RAL 9005.
USO:
En techo, para impulsión y retorno.
Altura de instalación:
2,6-4,0 m.
FIJACIÓN:
Con estribo interno móvil.
Con muelles en el interior del plénum.
ACCESORIOS:
Plénum de conexión de acero galvanizado con aislamiento.
Deflector RAL 9003.
Dimensiones
1= Opción laterales 20mm
1= Standard
1= Opción laterales 10mm
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLPCN1 1000 |
0,0062 |
60 |
140 |
- |
42 |
3,3 |
7,7 |
10 |
50 |
|
DLPCN2 1000 |
0,0124 |
120 |
260 |
23 |
44 |
4,3 |
9,4 |
10 |
50 |
|
DLPCN3 1000 |
0,0186 |
170 |
370 |
24 |
46 |
4,8 |
10,4 |
10 |
50 |
|
DLPCN4 1000 |
0,0248 |
210 |
470 |
24 |
46 |
5 |
11,1 |
10 |
50 |
* sin ecualizador y compuerta completamente abierta
Accesorios y configuración
PDLCN1
1= Tubo 2= Muelle Fijación al plénum con muelles CM
PDLCN2
1= Tornillos de fijación2=Estribo de fijación
3= Tornillo Fijación al plénum con estribos CVL-CN
Instrucciones
POSICIONAMIENTO ESTRIBOS CVLCN EN EL INTERIOR DEL PLÉNUM
1= Vista lateral posición CVLCN longitud hasta 1500 mm
CENTRO PLÉNUM
1= Vista lateral posición CVLCN longitud superior a 1500 mm
EMPALME
Punto de bloqueo Introducir la pletina en el perfil en el sentido indicado.
EMPALME
Introducir la pletina hasta hacerla penetrar de 10/15 mm en el punto de bloqueo.
EMPALME
Unir los 2 elementos.
EMPALME
Punto de uniónTexto de las características
DIFUSOR LINEAL DE ALUMINIO CON RANURAS Y CON DEFLECTOR GIRATORIO DE POLIPROPILENO CON PERFIL AERODINÁMICO PARA MEDIANAS-PEQUEÑAS CAPACIDADES
CONSTRUCCIÓN:
Aluminio galvanizado extruido, deflector de polipropileno negro RAL 9005.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,6 - 4,0 m.
FIJACIÓN:
• Por medio de tornillos frontales.
• Con brida interna móvil.
• Con muelles en el interior de la cámara.
ACCESORIOS:
• Cámara de terminal de acero galvanizado con aislamiento.
• Deflector RAL 9003
MODELO: DLPCN**/***/*** (tipo-nº.ranuras-longitud mm)
