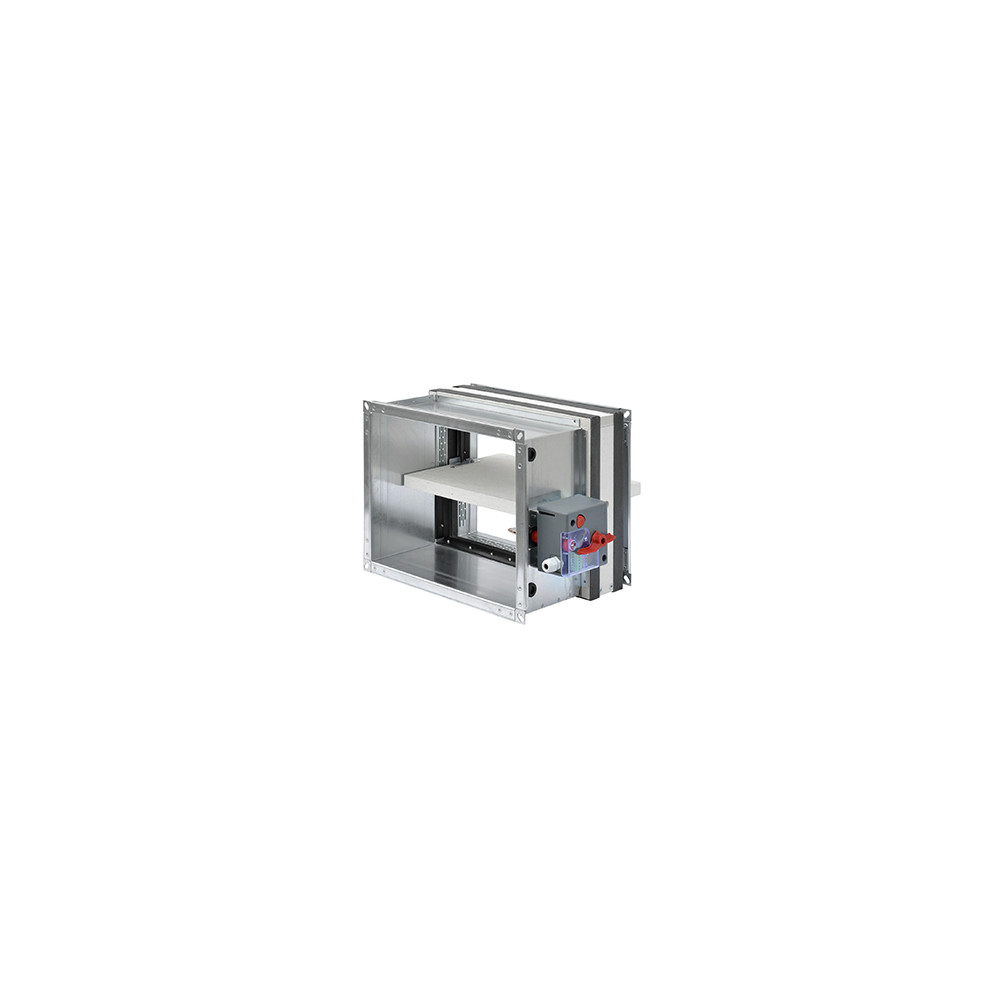

MDF25

MERKMALE:

Brandschutzklappen mit Kennzeichen CE zertifiziert UNI EN 15650, klassifiziert nach UNI EN 13501-3 und geprüft nach UNI EN 1366/2. Installierbar an Luftkanälen, garantieren diese bei Brand eine schnelle Absperrung.
Angetrieben durch Elektrospule oder thermischer Sicherung mit mechanischer Rückstellung.

AUSFÜHRUNG:

Gehäuse aus verzinktem Stahl mit thermischer Absperrung in mittlerer Position. Klappenblatt aus Silikatfaser, die auf einem Stahldrehstift in Messingbuchsen bewegt wird.
Ausgestattet mit externem Flansch für den Anschluss an die Kanäle und thermische Sicherung, die serienmäßig auf 72 °C kalibriert ist.

BETRIEBSBEDINGUNGEN:

Saubere Luft, Maximalgeschwindigkeit 10 m/s.

Filtermedium

TEST

Abmessungen

MDF25

PLENUM PDZI1

Plenum isolato esternamente spessore 6 mm

Zubehör und Konfigurationen

PLENUM PDZI1 / PDZI2

Plenum isolato esternamente spessore 6 mm

PLENUM PDZI1 / PDZI2 222

Plenum isolato esternamente spessore 6 mm 222

PDZI2

Plenum isolato esternamente spessore 6 mm

Anweisungen

Test istruzione a caso

Descrizione a caso

Text für Spezifikationen

SERRANDA TAGLIAFUOCO RETTANGOLARE MARCHIATE CE E CERTIFICATE UNI EN 15650

CARATTERISTICHE:
Serranda installabile su condotte di aerazione, garantisce una rapida interruzione del flusso d’aria in caso di incendio. Attuata con elettromagnete o fusibile termico a riarmo meccanico. Classificazione secondo UNI EN 13501-3 e testate secondo UNI EN 1366/2.
COSTRUZIONE:
Involucro in acciaio zincato con taglio termico intermedio. Pala in calciosilicato movimentata su perni di rotazione in acciaio alloggiati su boccole in ottone. Provviste di flangia esterna per connessione ai condotti e dispositivo di sgancio termico tarato di serie a 72 °C. (optional 95°)
CONDIZIONI OPERATIVE:
Aria pulita, velocità massima 10 m/s.
INSTALLAZIONE RAPIDA
MODELLO: MDF25
MISURE: *****
CLASSIFICAZIONE: EI120S per installazione su Parete

Dokumentation herunterladen

MDF25
