DLFL

MERKMALE:

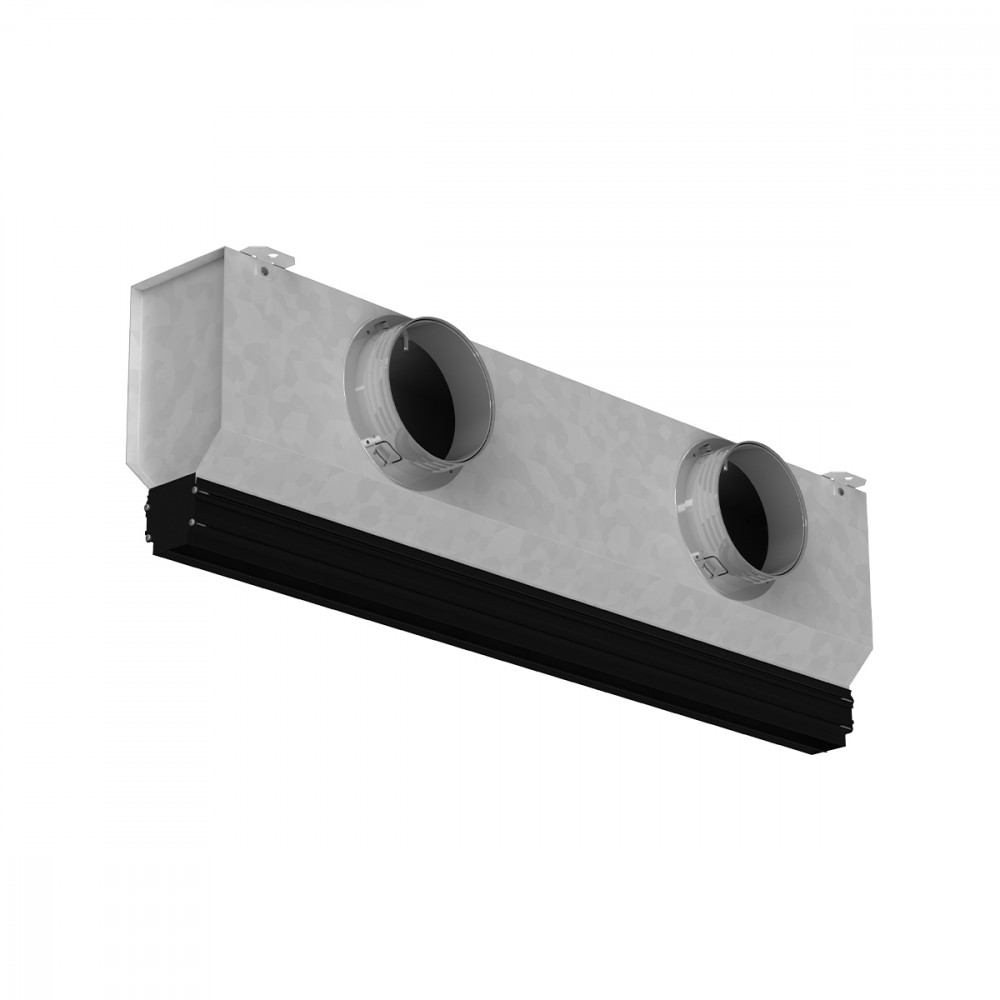

Schlitzdurchlässe mit Einzelschlitz in Standardausführung mattschwarz mit Deflektor, ohne Rahmen bei verdeckter Montage, für Wand- oder Deckenmontage.
DLFLDW Schlitzdurchlass mit Einzelschlitz Sonderlackierung RAL 9016.

AUSFÜHRUNG:

Luftdurchlass aus eloxiertem Aluminium RAL 9005 mit Luftleitelement RAL 9005 aus oxidiertem Aluminium. Plenum aus verzinktem Stahl mit rundem Anschluss aus Kunststoff und optionaler Außenisolierung aus Polyethylen, Dicke 6 mm.

EINSATZBEREICH:

Decken- oder Wandmontage für Vor- und Rücklauf. Möglichkeit eines frontalen und seitlichen Wurfes mit Coanda- Effekt.

BEFESTIGUNG:
Wand- oder Deckenbefestigung mittels Halterungen am Plenum. Auflagesitz auf dem Luftdurchlass selbst für Wand oder Decke aus Gipscarton.
ZUBEHÖR:

Gleitbare Klappe.Equalizer.

Abmessungen
Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt * [Pa]

min

max

min

max

min

max

min

max

DLFL 1000

0,01715

125

430

34

48

5,68

15,36

10

50

* ohne Equalizer und Klapper vollständig geöffnet

Zubehör und Konfigurationen

DLFL

DLFL

PLENUM

L= Länge N= Anzahl manschetzten
Anweisungen

DLFL

8= Befestigungswinkel

HORIZONTALER WURF MIT COANDA EFFEKT

VERTIKALER WURF

DURCHGEHENDE LÖSUNG

Befestigungspunkt Das Element in das Profil in die angezeigte Richtung einsetzen.

DURCHGEHENDE LÖSUNG

Das Element bis zu 10/15 mm bis zum Klemmpunkt einsetzen.

DURCHGEHENDE LÖSUNG

Die 2 Elemente verbinden.

ZUBEHÖR

CC= Verbindungsset (2 Stück)
Text für Spezifikationen

DIFFUSORE LINEARE IN ALLUMINIO RAL9005 A SINGOLA FERITOIA CON DEFLETTORE, SENZA CORNICE PER INSTALLAZIONE A SCOMPARSA CON EFFETTO COANDA

MATERIALE:
Diffusore alluminio anodizzato estruso ossidato RAL 9005 con deflettore in alluminio ossidato RAL 9005. Plenum in acciao zincato con attacco circolare in materiale plastico e isolamento opzionale esterno in polietilene sp. 6 mm.
IMPIEGO:
A soffitto o parete per mandata e ripresa. Possibilità lancio frontale e lancio laterale con effetto Coanda
FISSAGGIO:
Staffaggio a parete o solaio mediante staffe poste sul plenum. Sedi di appoggio della parete o solaio in cartongesso ricavate sul diffusore stesso.
ACCESSORI:
• Serranda a scorrimento.
• Equalizzatore.
MODELLO: DLFL**/*** (tipo-lunghezza mm)
