DIFFUSORI

DLFL

CARATTERISTICHE:

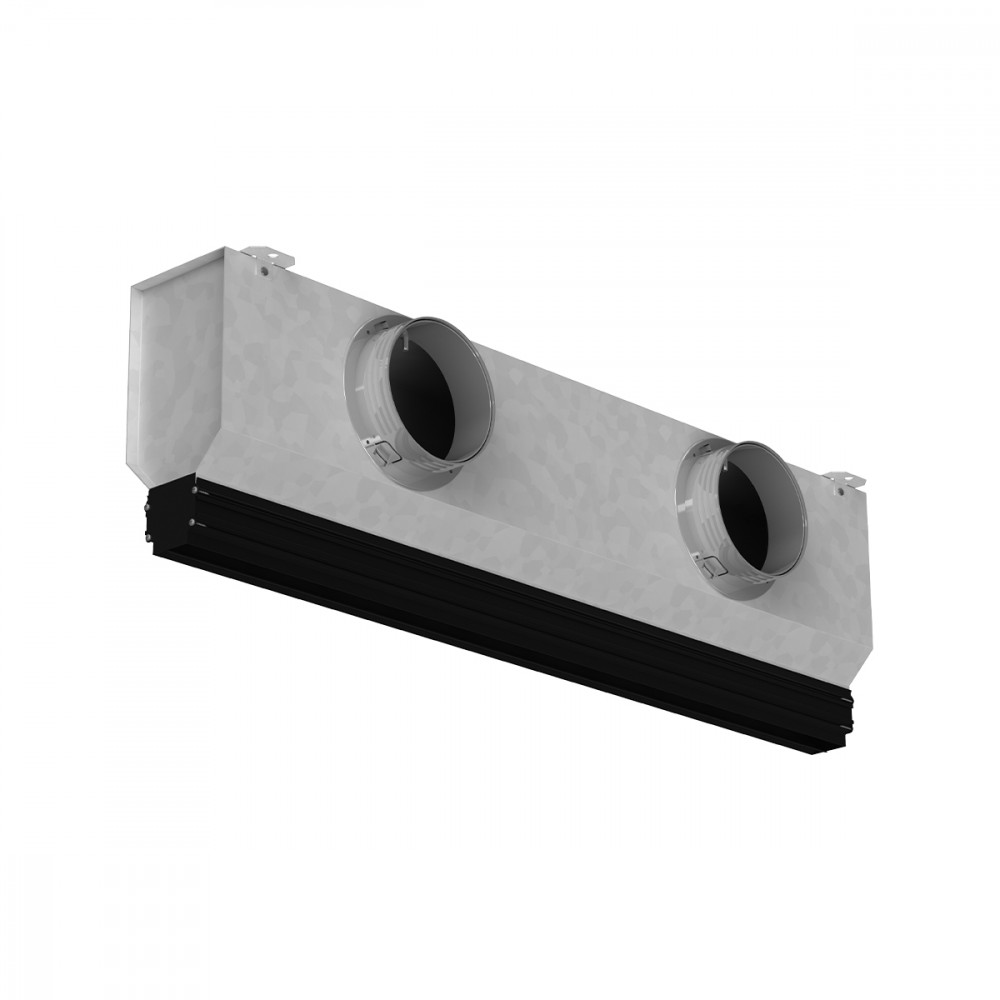

Diffusori lineari a singola feritoia con deflettore, senza cornice con installazione a scomparsa, per installazione a parete o soffitto.

COSTRUZIONE:

Diffusore alluminio anodizzato estruso ossidato RAL 9005 con deflettore in alluminio ossidato RAL 9005. Plenum in acciao zincato con attacco circolare in materiale plastico e isolamento opzionale esterno in polietilene sp. 6 mm.

IMPIEGO:

A soffitto o parete per mandata e ripresa. Possibilità lancio frontale e lancio laterale con effetto Coanda

FISSAGGIO:

Staffaggio a parete o solaio mediante staffe poste sul plenum. Sedi di appoggio della parete o solaio in cartongesso ricavate sul diffusore stesso.

ACCESSORI:

Serranda a scorrimento. Equalizzatore.

Dimensioni

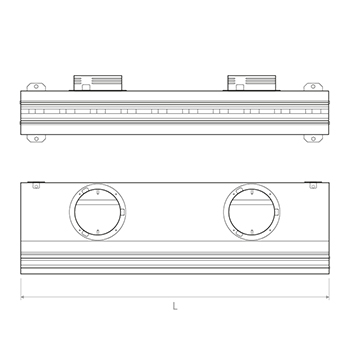

DLFL10

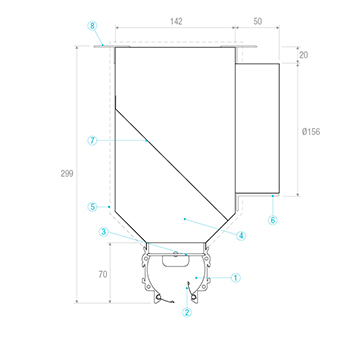

1= Diffusore

DLFL20

1= Diffusore
2= Alette deflettrici

DLFL30

1= Diffusore
3= Serranda a scorrimento

DLFL40

1= Diffusore
2= Alette deflettrici
3= Serranda a scorrimento

DLFL

Scelta e dimensionamento

DLFL

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt * [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFL 1000	0,01715	125	430	34	48	5,68	15,36	10	50

* senza equalizzatore e serranda completamente aperta

Accessori e configurazioni

DLFL

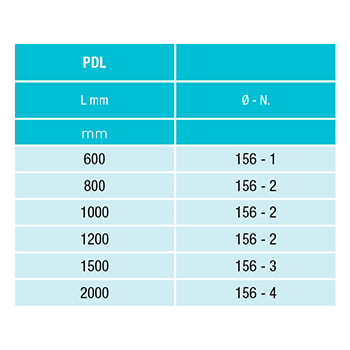

PLENUM

L= Lunghezza

N= N. collari

Istruzioni

DLFL

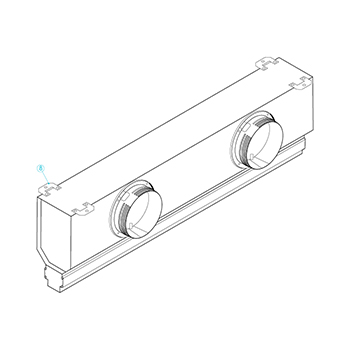

8= Staffe fissaggio

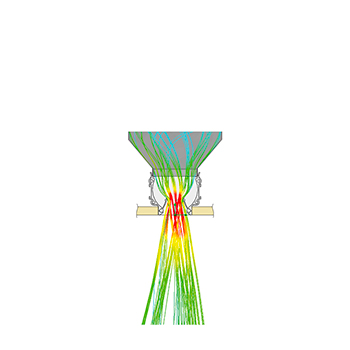

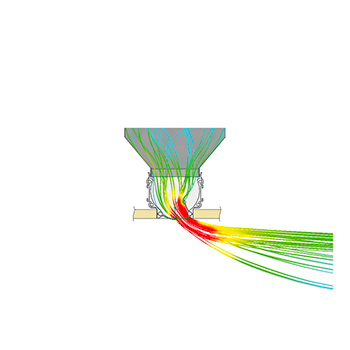

LANCIO ORIZZONTALE CON EFFETTO COANDA

LANCIO VERTICALE

SOLUZIONE DI CONTINUITÀ

Punto di bloccaggio

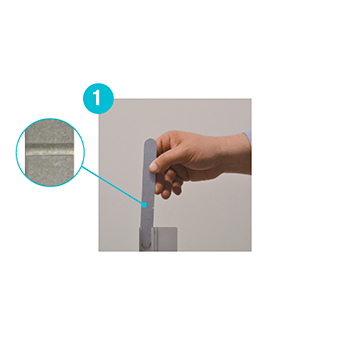

Inserire la staffa nel profilo nel senso indicato.

SOLUZIONE DI CONTINUITÀ

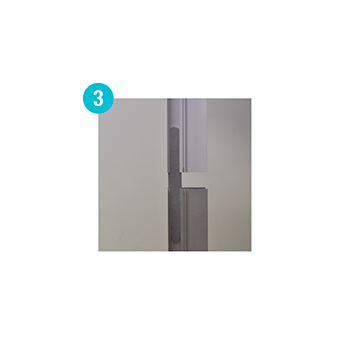

Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.

SOLUZIONE DI CONTINUITÀ

Unire i 2 elementi.

ACCESORI

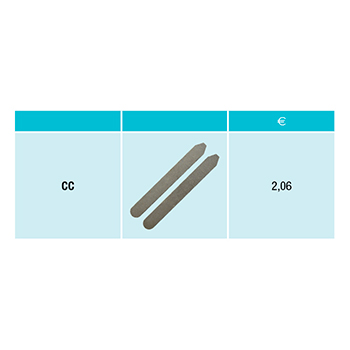

CC= Kit Continuità (2 pezzi)

Testo per capitolato

DIFFUSORE LINEARE IN ALLUMINIO RAL9005 A SINGOLA FERITOIA CON DEFLETTORE, SENZA CORNICE PER INSTALLAZIONE A SCOMPARSA CON EFFETTO COANDA

MATERIALE:
Diffusore alluminio anodizzato estruso ossidato RAL 9005 con deflettore in alluminio ossidato RAL 9005. Plenum in acciao zincato con attacco circolare in materiale plastico e isolamento opzionale esterno in polietilene sp. 6 mm.
IMPIEGO:
A soffitto o parete per mandata e ripresa. Possibilità lancio frontale e lancio laterale con effetto Coanda
FISSAGGIO:
Staffaggio a parete o solaio mediante staffe poste sul plenum. Sedi di appoggio della parete o solaio in cartongesso ricavate sul diffusore stesso.
ACCESSORI:
• Serranda a scorrimento.
• Equalizzatore.
MODELLO: DLFL**/*** (tipo-lunghezza mm)

Download documentazione

DLFL
