DLFL

CARACTERÍSTICAS:

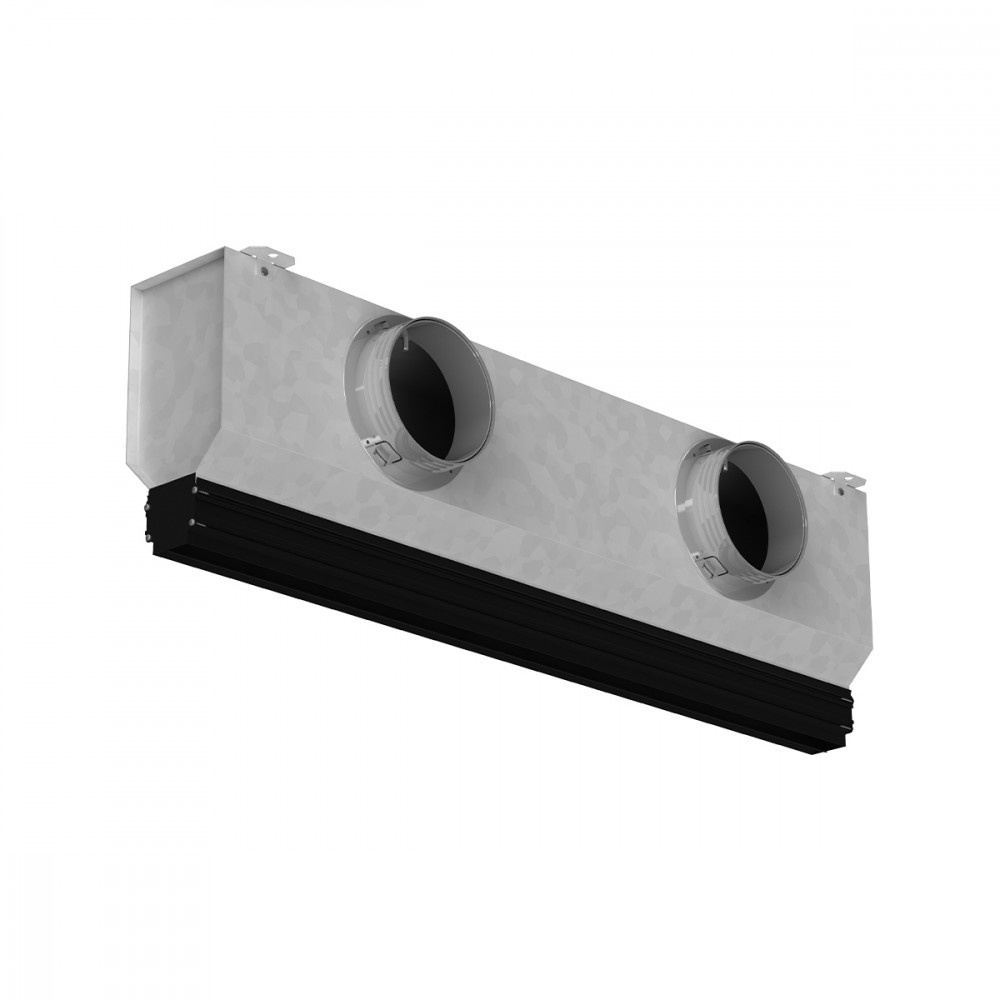

Difusores lineales a sola ranura. Acabado estándar negro mate con deflector, sin marco con instalación oculta, para instalación en pared o techo.
DLFLDW Difusor lineal con una sola ranura acabado especial RAL 9016.

MATERIAL:

Difusor de aluminio anodizado extruido oxidado RAL 9005 con deflector de aluminio oxidado RAL 9005. Plénum de acero galvanizado con acople circular de material plástico y aislamiento opcional externo de polietileno de esp. 6 mm.

USO:

En techo o pared, para impulsión y retorno. Posibilidad de expulsión frontal y expulsión lateral con efecto Coanda.

FIJACIÓN:

Fijación a la pared o al forjado mediante escuadras ubicadas en el plénum. Asientos de apoyo de la pared o del forjado de cartón-yeso presentes en el difusor en cuestión.

ACCESORIOS:

Compuerta deslizante.
Ecualizador.

Dimensiones

DLFL10

1= Difusor

DLFL20

1= Difusor 2= Lamas deflectoras

DLFL30

1= Difusor 3= Compuerta deslizante

DLFL40

1= Difusor 2= Lamas deflectoras 3= Compuerta deslizante

DLFL

elección y dimensiones

DLFL

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt * [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFL 1000	0,01715	125	430	34	48	5,68	15,36	10	50

* sin ecualizador y compuerta completamente abierta

Accesorios y configuración

DLFL

PLENUM

L= Longitud N= N. collarines

Instrucciones

DLFL

8= Escuadras fijación

EXPULSIÓN HORIZONTAL CON EFECTO COANDA

EXPULSIÓN VERTICAL

EMPALME

Punto de bloqueo Introducir la pletina en el perfil en el sentido indicado.

EMPALME

Introducir la pletina hasta hacerla penetrar de 10/15 mm en el punto de bloqueo.

EMPALME

Unir los 2 elementos.

ACCESORIOS

CC= Kit de empalme (2 unidades)

Texto de las características

DIFUSOR LINEAL DE ALUMINIO RAL9005 CON UNA SOLA RANURA CON DEFLECTOR, SIN MARCO PARA UNA INSTALACIÓN TIPO ABATIBLE CON EFECTO COANDA

MATERIAL:
Difusor de aluminio galvanizado extruido oxidado RAL 9005 con deflector de aluminio oxidado RAL 9005. Cámara de acero galvanizado con conexión circular de plástico y aislamiento opcional exterior de poliestireno esp. 6 mm.
EMPLEO:
En el techo o pared para envío y recuperación. Posibilidad de emisión frontal y emisión lateral con efecto Coand?
FIJACIÓN:
Sistema de bridas en la pared o solar a través de bridas situadas en la cámara. Sedes de apoyo de la pared o solar de cartón piedra realizadas en el mismo difusor.
ACCESORIOS:
• Barrera corrediza.
• Ecualizador.
MODELO: DLFL**/***/*** (tipo-longitud mm)
