DIFFUSORI

BQFP60

MERKMALE:

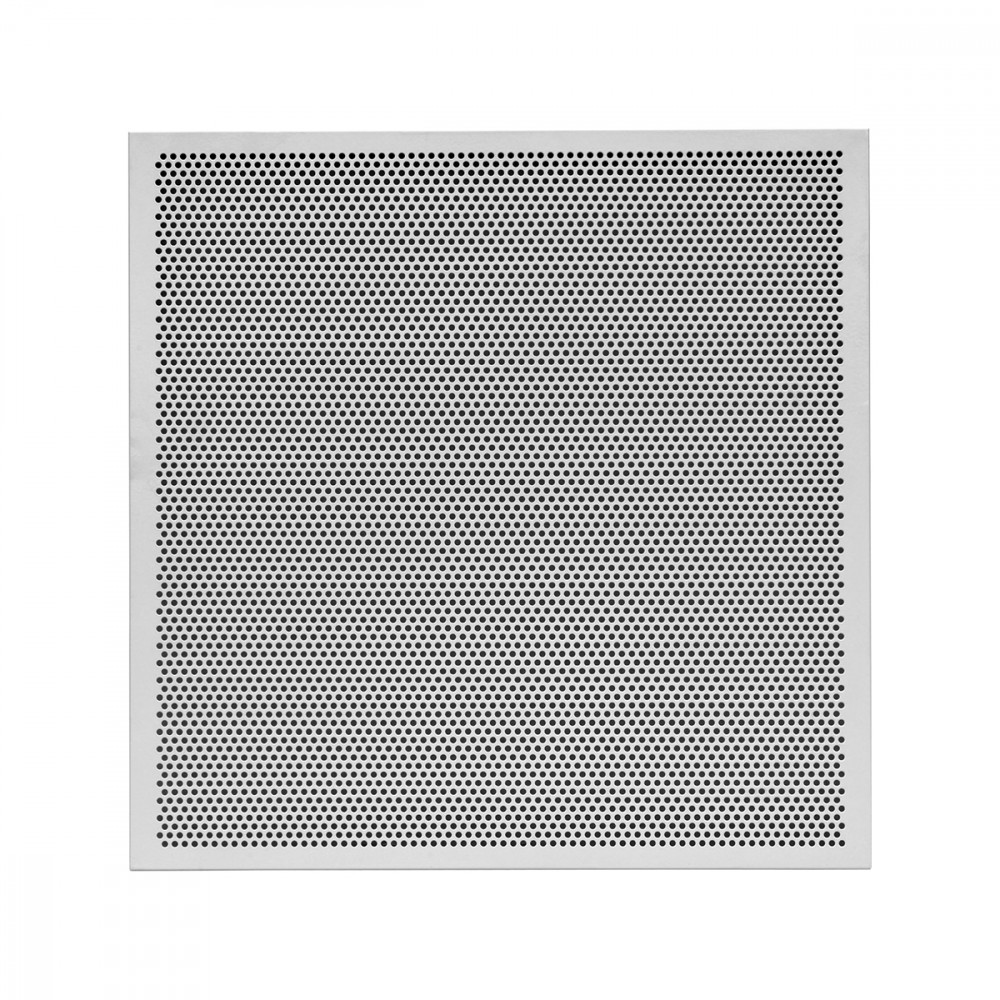

Luftdurchlässe mit Lochplatten ohne Rahmen

AUSFÜHRUNG:

Lochblech aus weiß lackiertem Stahl RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-4,0 m

BEFESTIGUNG:

Befestigung am Anschlusskasten mit seitlichen Schrauben.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert.

Abmessungen
Auswahl und Bemessung

Mod.

Q [m3/h]

LWA [dB(A)]

X(0,20) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BQFP60MS 160

180

410

-

48

1,1

3,4

10

50

BQFP60MS 200

240

540

-

46

1,6

5,1

10

50

BQFP60MS 250

320

720

-

44

2,4

7,7

10

50

BQFP60MS 315

430

970

-

43

3,7

11,8

10

50

BQFP60ML 160

180

410

-

52

1,1

3,4

10

50

BQFP60ML 200

240

540

-

50

1,6

5,1

10

50

BQFP60ML 250

320

720

-

48

2,4

7,7

10

50

BQFP60ML 315

430

970

-

47

3,7

11,8

10

50

Zubehör und Konfigurationen

PQZ1

PQZ2

BQFP60MS

BQFP60ML

BQFP60

Projektierung Luftströme BQFP60R: Rückluft / keine Luftlenkelemente BQFP60MS: Zuluft / Luftlenkelemente / Anschluss oben BQFP60ML: Zuluft / Luftlenkelemente / Anschluss seitlich
Text für Spezifikationen

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO RAL9010 FORELLINATO SENZA CORNICE. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Lamiera forata in acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 4,0 m
FISSAGGIO:
Fissaggio con viti laterali sul plenum.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
MODELLO: BQFP60
MISURA: 595 x 595 mm.
