AQC

MERKMALE:

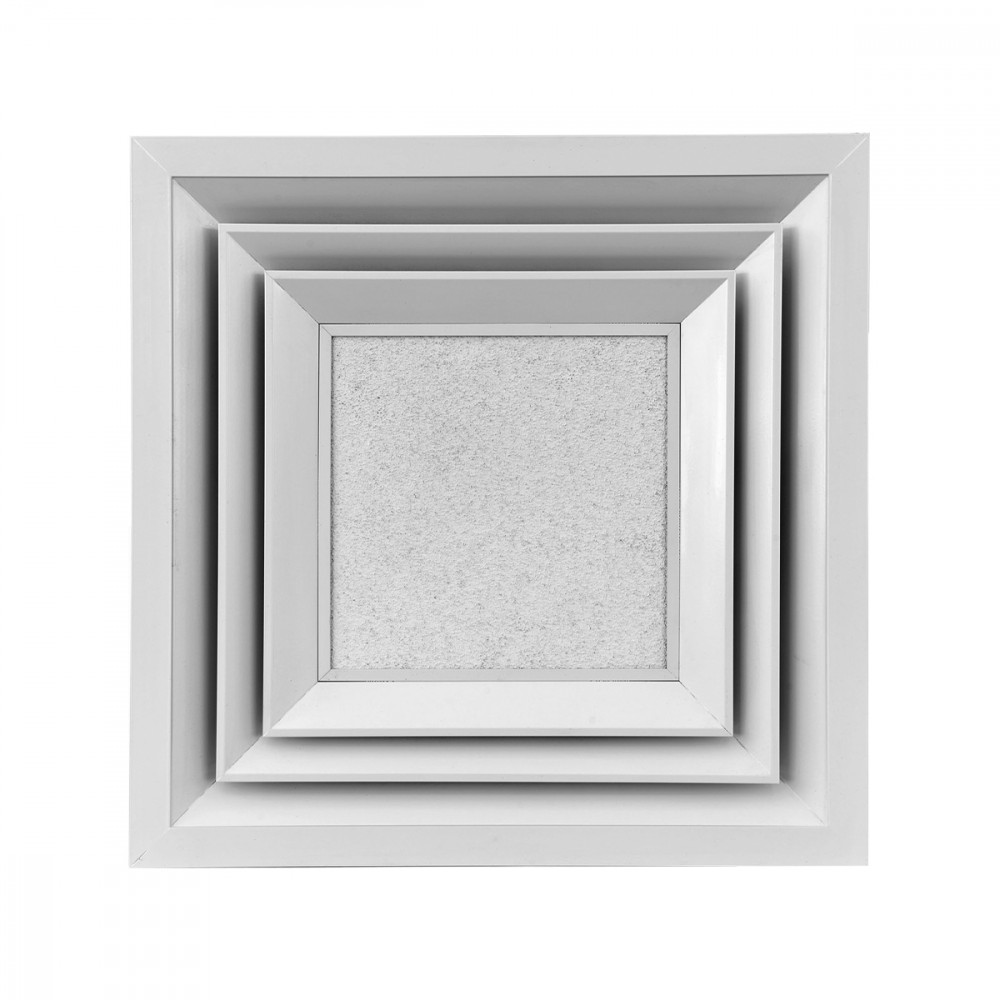

Multidirektionale Luftdurchlässe, 4 Wege, mit koordiniertem Mittelteil.

AUSFÜHRUNG:

Weiß lackiertes Aluminium in der Farbe RAL 9010

EINSATZBEREICH:

An Zwischendecken-Modulen
Einbauhöhe: 2,5-3,1 m.

BEFESTIGUNG:

Befestigung an Zwischendecke

Abmessungen

AQC

1= Gipskartonplatte 2=Detail auflage gipskarton Hinweis: der Mittelteil ist nicht im Lieferumfang enthalten

PDZ1

PDZ2

Auswahl und Bemessung

Mod.	Ak [m2]	Anz. Wege	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	Anz. Wege	min	max	min	max	min	max	min	max
AQC 1F	0,0438	4	410	920	< 20	43	1,26	6,29	10	50
AQC 2F	0,0542	4	540	1200	< 20	41	1,22	6,1	10	50
AQC 3F	0,0631	4	650	1460	< 20	39	1,19	5,97	10	50
AQC 4F	0,0698	4	740	1660	< 20	38	1,18	5,88	10	50

Text für Spezifikationen

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL 9010 A 4 VIE CON PARTE CENTRALE COORDINATA

COSTRUZIONE:
Alluminio verniciato RAL 9010
IMPIEGO:
A controsoffitto modulare. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: AQC
MISURA: *** x *** mm.
