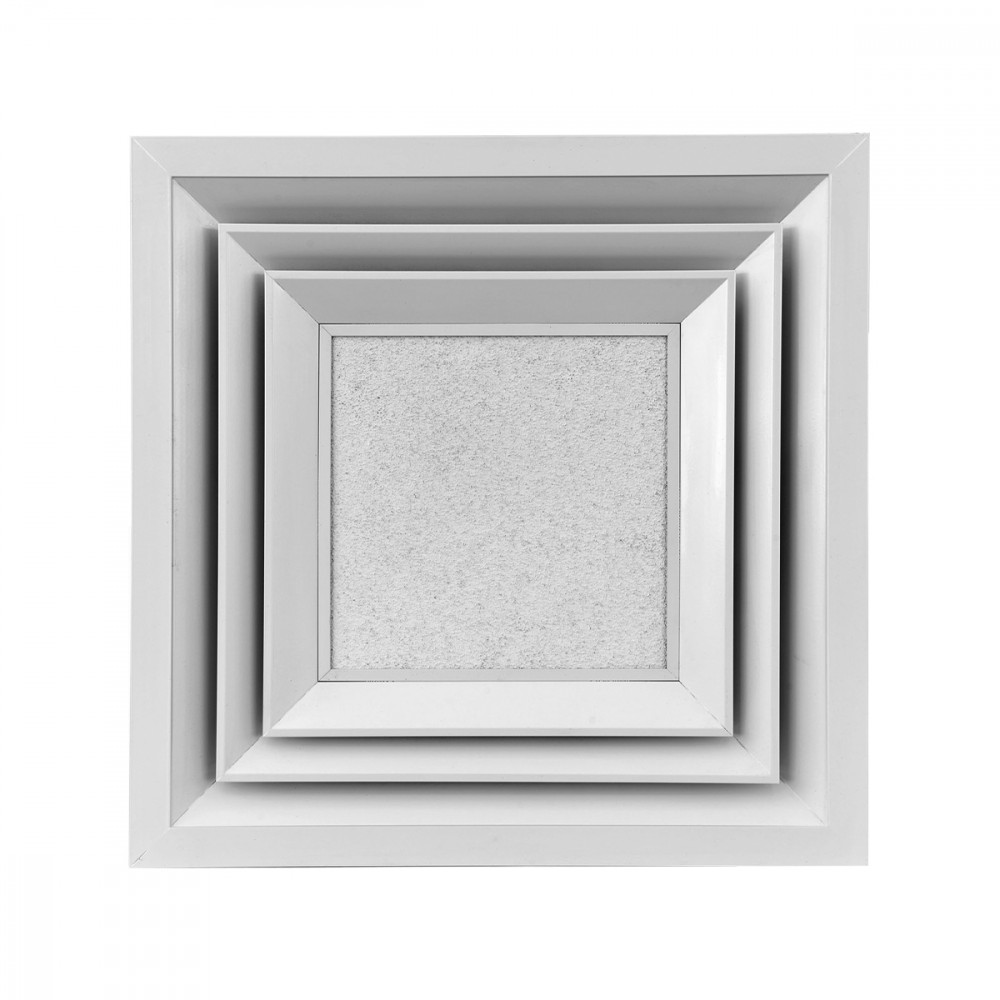

AQC
1= Panel de carón-yeso 2= Detalle soporte cartón-yeso NOTA: Parte central no suministrada

PDZ1

Difusores multidireccionales de 4 vías con parte central combinada.
Aluminio barnizado RAL 9010.
Para falso techo modular
Altura de instalación 2,5-3,1 m.
Fijación en falso techo.
Mod. |
Ak [m2] |
N. Vías |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
min |
max |
min |
max |
min |
max |
min |
max |
|||
AQC 1F |
0,0438 |
4 |
410 |
920 |
< 20 |
43 |
1,26 |
6,29 |
10 |
50 |
AQC 2F |
0,0542 |
4 |
540 |
1200 |
< 20 |
41 |
1,22 |
6,1 |
10 |
50 |
AQC 3F |
0,0631 |
4 |
650 |
1460 |
< 20 |
39 |
1,19 |
5,97 |
10 |
50 |
AQC 4F |
0,0698 |
4 |
740 |
1660 |
< 20 |
38 |
1,18 |
5,88 |
10 |
50 |
DIFUSOR MULTIDIRECCIÓN DE ALUMINIO RAL 9010 DE 4 VÍAS CON PARTE CENTRAL COORDINADA.
CONSTRUCCIÓN:
Aluminio pintado RAL 9010.
EMPLEO:
De contratecho modular. Altura de instalación: 2,5 - 3,1 m
FIJACIÓN:
Fijación en contratecho.
MODELO: AQC
MEDIDA: *** x *** mm.
