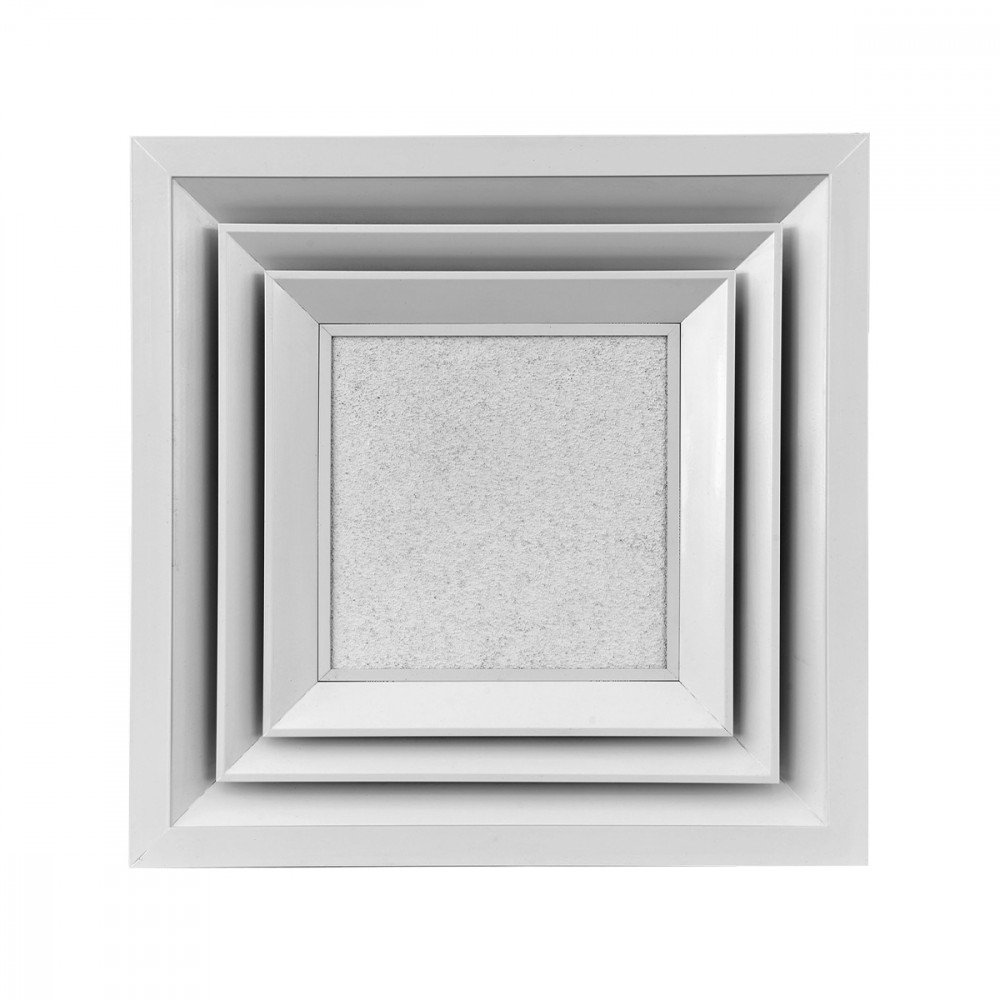

AQC

CARATTERISTICHE:

Diffusori multidirezionali a 4 vie con parte centrale coordinata.

COSTRUZIONE:

Alluminio verniciato RAL 9010.

IMPIEGO:

A controsoffitto modulare.
Altezza di installazione 2,5 – 3,1 m.

FISSAGGIO:

Fissaggio a controsoffitto.

Dimensioni

AQC

1= Pannello cartongesso
2=Particolare appoggio cartongesso
NOTA: Parte centrale non fornita

PDZ1

PDZ2

Scelta e dimensionamento

Modello - Mode / Modèle Modell / Modelo	Ak [m2]	N. vie / N. way N. voies Anz. Wege N.Vías	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Modello - Mode / Modèle Modell / Modelo	Ak [m2]	N. vie / N. way N. voies Anz. Wege N.Vías	min	max	min	max	min	max	min	max
AQC 1F	0,0438	4	410	920	< 20	43	1,26	6,29	10	50
AQC 2F	0,0542	4	540	1200	< 20	41	1,22	6,1	10	50
AQC 3F	0,0631	4	650	1460	< 20	39	1,19	5,97	10	50
AQC 4F	0,0698	4	740	1660	< 20	38	1,18	5,88	10	50

Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL 9010 A 4 VIE CON PARTE CENTRALE COORDINATA

COSTRUZIONE:
Alluminio verniciato RAL 9010
IMPIEGO:
A controsoffitto modulare. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: AQC
MISURA: *** x *** mm.
