Produkte
LUFT-DURCHLÄSSE

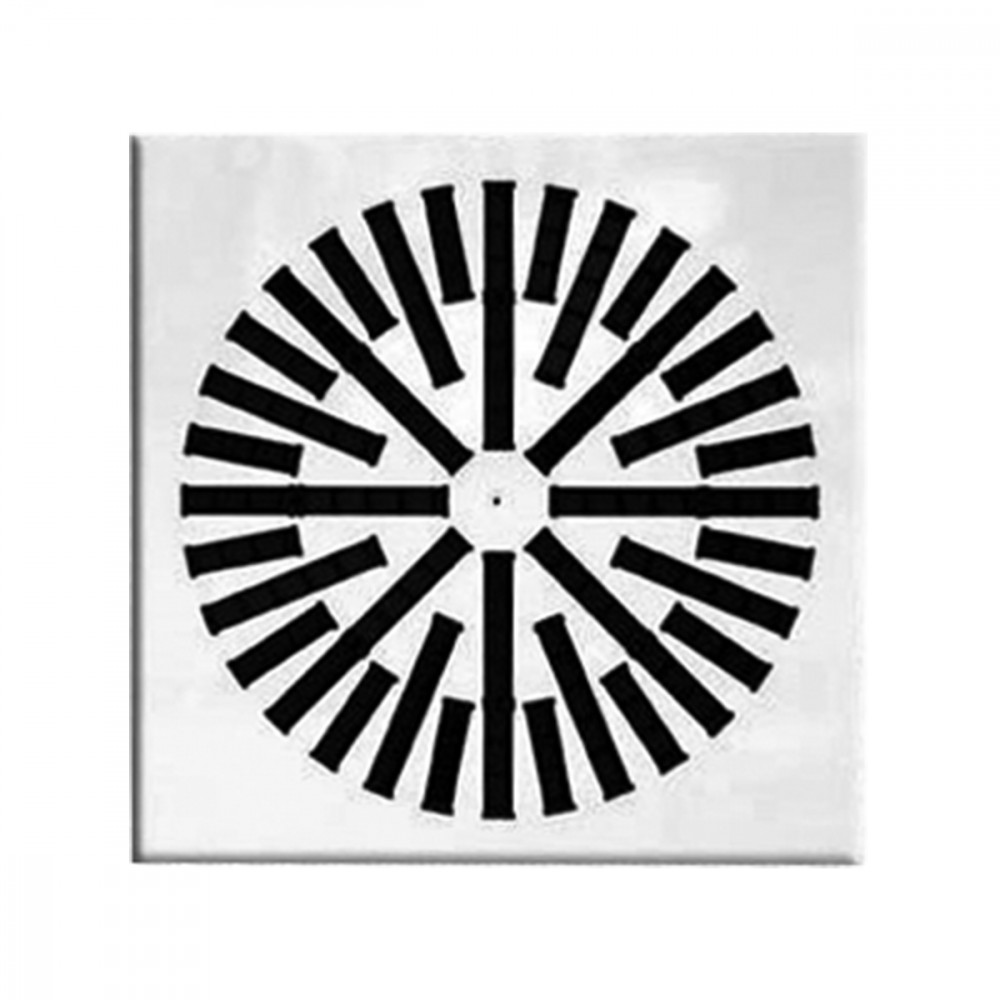

BQE1
MERKMALE:
Luftdurchlässe mit Dralldurchlass und einstellbaren Luftstrahlen.
AUSFÜHRUNG:
Weiß lackierter Stahl RAL 9010, Luftlenkelemente aus Polypropylen schwarz RAL9005
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft (ohne Luftlenkelemente).
Einbauhöhe: 2,5-4,1 m
BEFESTIGUNG:
Befestigung seitlich oder in der Mitte mit Schraube/n auf Montagesteg.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz, Jalousieklappe und Montagesteg.
Abmessungen
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
P [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BQE1QRR 310 |
0,0128 |
130 |
290 |
24 |
41 |
1,3 |
2,9 |
10 |
50 |
|
BQE1QRR 400 |
0,0223 |
230 |
490 |
24 |
41 |
1,8 |
3,8 |
10 |
50 |
|
BQE1QRR 500 |
0,0361 |
360 |
800 |
24 |
41 |
2,2 |
4,8 |
10 |
50 |
|
BQE1QRR 600 |
0,0536 |
540 |
1180 |
24 |
41 |
2,7 |
5,8 |
10 |
50 |
|
BQE1QRR 625 |
0,0536 |
540 |
1180 |
24 |
41 |
2,7 |
5,8 |
10 |
50 |
|
BQE1QRR 825 |
0,1081 |
1080 |
2360 |
24 |
40 |
3,8 |
8,2 |
10 |
50 |
|
BQE1QQ 310 |
0,0185 |
270 |
530 |
30 |
50 |
2,3 |
4,5 |
10 |
50 |
|
BQE1QQ 400 |
0,0315 |
460 |
890 |
30 |
49 |
3 |
5,7 |
10 |
50 |
|
BQE1QQ 500 |
0,0500 |
720 |
1390 |
30 |
49 |
3,7 |
7,1 |
10 |
50 |
|
BQE1QQ 600 |
0,0729 |
1040 |
2010 |
30 |
48 |
4,4 |
8,5 |
10 |
50 |
|
BQE1QQ 625 |
0,0729 |
1040 |
2010 |
30 |
48 |
4,4 |
8,5 |
10 |
50 |
|
BQE1QQ 800 |
0,1425 |
1990 |
3850 |
29 |
48 |
6 |
11,7 |
10 |
50 |
Zubehör und Konfigurationen
PQZ1
PQZ2
PQZI1
Anschlusskasten mit 6 mm Außenisolierung
PQZI2
Anschlusskasten mit 6 mm Außenisolierung
PLENUMPDC
1= Option klappe 3= Befestigungssteg
PLENUMPDCI
1= Option klappe 2= Isolierung 3= Befestigungssteg
PREISE ANSCHLUSSKASTEN BQE1RR
Anschlusskasten verzinktAnweisungen
MONTAGEDETAIL
MONTAGEDETAIL
1= BefestigungsstegText für Spezifikationen
DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE CON DEFLETTORI REGOLABILI
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 – 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****
MISURA: *** mm.
