Productos
DIFUSIÓN
BQE1
CARACTERÍSTICAS:

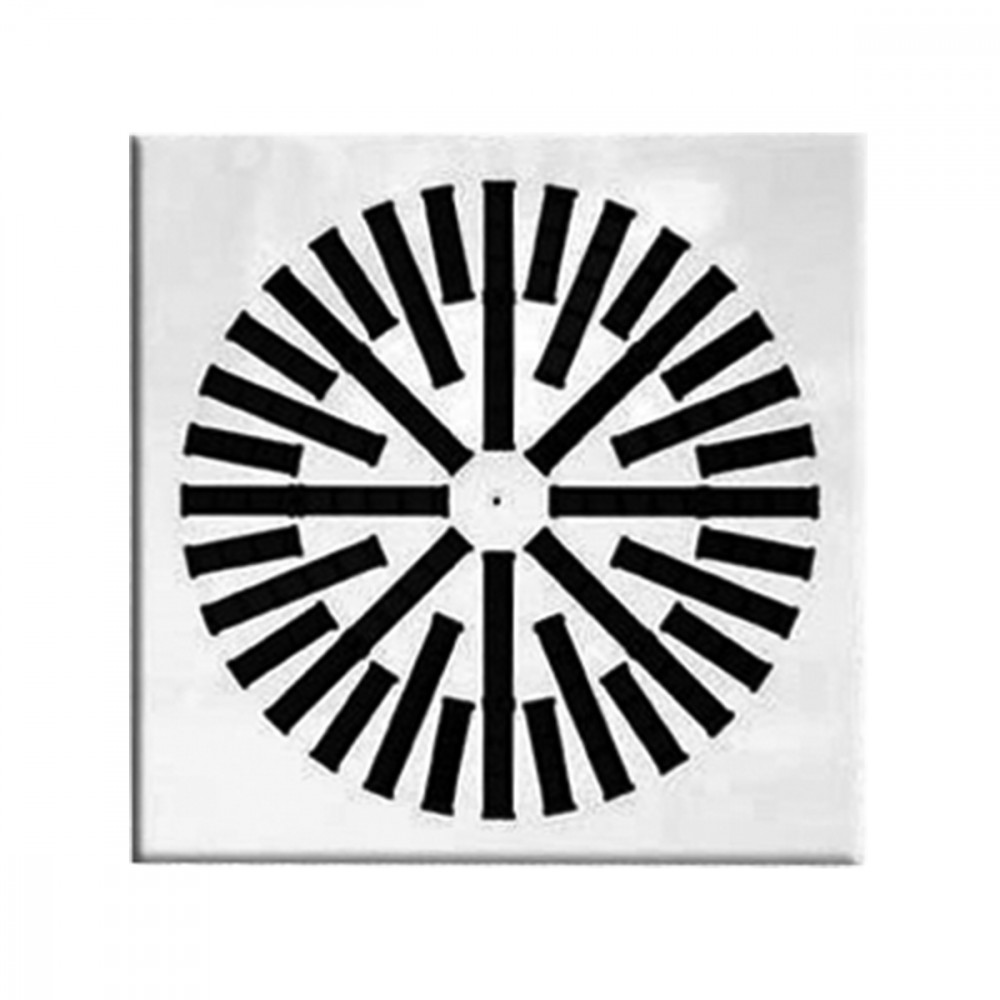

Difusores de flujo helicoidal con chorros regulables.
ESTRUCTURA:
Acero barnizado blanco RAL 9010, deflectores de polipropileno negro RAL 9005
USO:
En techo, para impulsión y retorno (sin deflectores).
Altura de instalación: 2,5-4,1 m
FIJACIÓN:
Fijación con tornillos laterales o mediante tornillo central en el puente de montaje.
ACCESORIOS:
Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora, compuerta de calibración y puente de montaje.
Dimensiones
elección y dimensiones
|
Mod. |
Ak [m2] |
P [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BQE1QRR 310 |
0,0128 |
130 |
290 |
24 |
41 |
1,3 |
2,9 |
10 |
50 |
|
BQE1QRR 400 |
0,0223 |
230 |
490 |
24 |
41 |
1,8 |
3,8 |
10 |
50 |
|
BQE1QRR 500 |
0,0361 |
360 |
800 |
24 |
41 |
2,2 |
4,8 |
10 |
50 |
|
BQE1QRR 600 |
0,0536 |
540 |
1180 |
24 |
41 |
2,7 |
5,8 |
10 |
50 |
|
BQE1QRR 625 |
0,0536 |
540 |
1180 |
24 |
41 |
2,7 |
5,8 |
10 |
50 |
|
BQE1QRR 825 |
0,1081 |
1080 |
2360 |
24 |
40 |
3,8 |
8,2 |
10 |
50 |
|
BQE1QQ 310 |
0,0185 |
270 |
530 |
30 |
50 |
2,3 |
4,5 |
10 |
50 |
|
BQE1QQ 400 |
0,0315 |
460 |
890 |
30 |
49 |
3 |
5,7 |
10 |
50 |
|
BQE1QQ 500 |
0,0500 |
720 |
1390 |
30 |
49 |
3,7 |
7,1 |
10 |
50 |
|
BQE1QQ 600 |
0,0729 |
1040 |
2010 |
30 |
48 |
4,4 |
8,5 |
10 |
50 |
|
BQE1QQ 625 |
0,0729 |
1040 |
2010 |
30 |
48 |
4,4 |
8,5 |
10 |
50 |
|
BQE1QQ 800 |
0,1425 |
1990 |
3850 |
29 |
48 |
6 |
11,7 |
10 |
50 |
Accesorios y configuración
PQZ1
PQZ2
PQZI1
Plénum aislado externamente espesor 6 mm
PQZI2
Plénum aislado externamente espesor 6 mm
PLENUMPDC
1= Compuerta opcional 3= Puente de fijación
PLENUMPDCI
1= Compuerta opcional 2= Aislamiento 3= Puente de fijación
PLENUMBQE1RR
Plénum galvanizadoInstrucciones
DETALLE DEL MONTAJE
DETALLE DEL MONTAJE
1= Puente de fijaciónTexto de las características
DIFUSOR DE ACERO GALVANIZADO RAL 9010 CON FLUJO HELICOIDAL CON DEFLECTORES REGULABLES
CONSTRUCCIÓN:
Acero pintado blanco RAL 9010, deflectores de polipropileno negro RAL 9005.
EMPLEO:
En el techo, de envío y recuperación (sin deflectores). Altura de instalación: 2,5 – 4,1 m
FIJACIÓN:
Fijación con tornillos laterales o por medio de un tornillo central sobre el puente de montaje.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora, barrera de calibración y puente de montaje.
MODELO: *****
MEDIDA: *** mm.
