DIFFUSORI

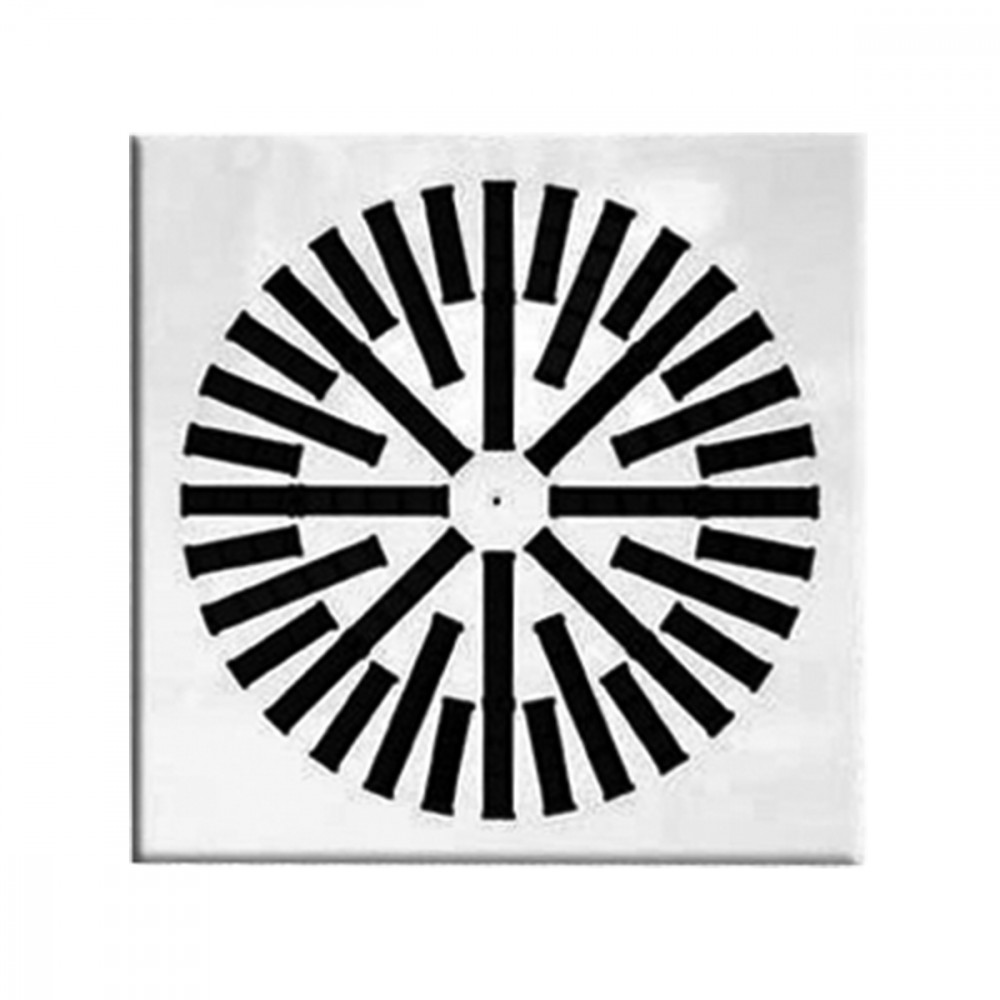

BQE1

CARATTERISTICHE:
Diffusori a flusso elicoidale con getti regolabili.
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 – 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.

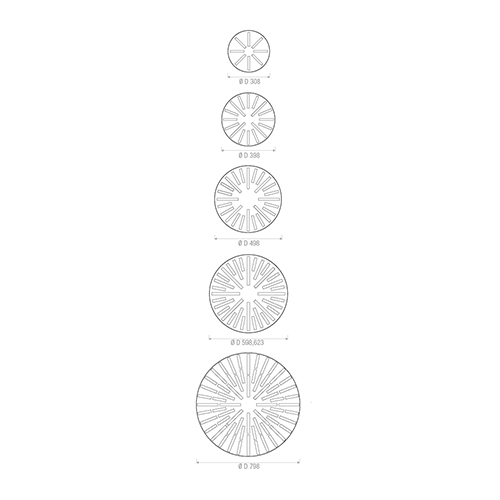

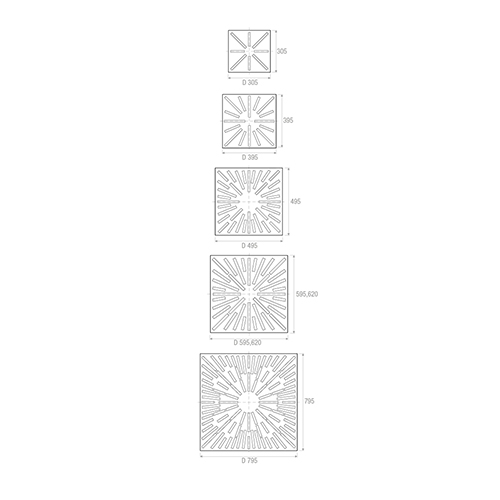

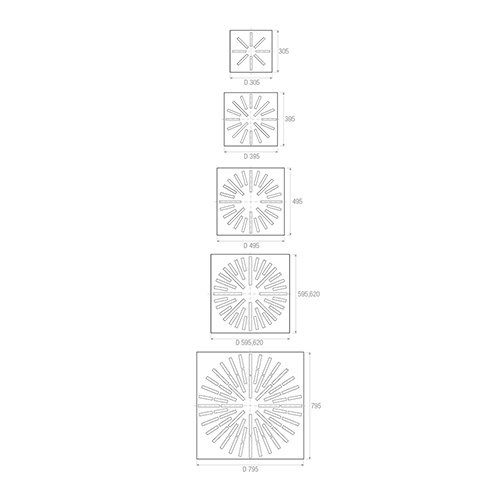

Dimensioni
Scelta e dimensionamento
BQE1

Mod.

Ak [m2]

P [m3/h]

LWA [dB(A)]

X(0,20) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BQE1QRR 310

0,0128

130

290

24

41

1,3

2,9

10

50

BQE1QRR 400

0,0223

230

490

24

41

1,8

3,8

10

50

BQE1QRR 500

0,0361

360

800

24

41

2,2

4,8

10

50

BQE1QRR 600

0,0536

540

1180

24

41

2,7

5,8

10

50

BQE1QRR 625

0,0536

540

1180

24

41

2,7

5,8

10

50

BQE1QRR 825

0,1081

1080

2360

24

40

3,8

8,2

10

50

BQE1QQ 310

0,0185

270

530

30

50

2,3

4,5

10

50

BQE1QQ 400

0,0315

460

890

30

49

3

5,7

10

50

BQE1QQ 500

0,0500

720

1390

30

49

3,7

7,1

10

50

BQE1QQ 600

0,0729

1040

2010

30

48

4,4

8,5

10

50

BQE1QQ 625

0,0729

1040

2010

30

48

4,4

8,5

10

50

BQE1QQ 800

0,1425

1990

3850

29

48

6

11,7

10

50

Accessori e configurazioni

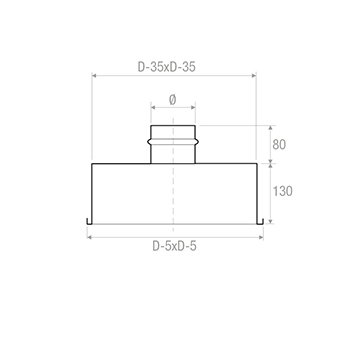

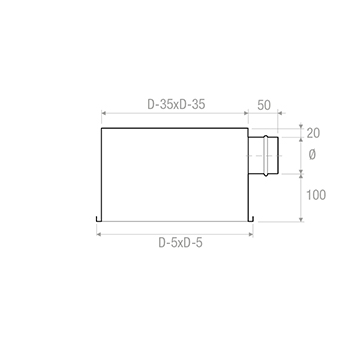

PQZ1

PQZ2

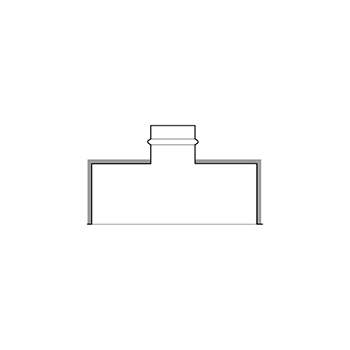

PQZI1

Plenum isolato esternamente spessore 6 mm



PQZI2

Plenum isolato esternamente spessore 6 mm

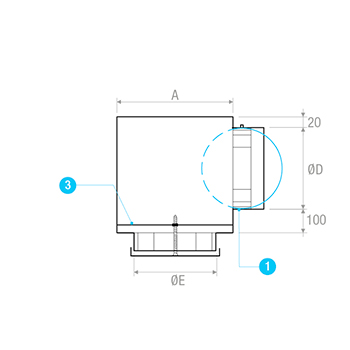

PLENUMPDCQ

1= Serranda optional

3= Ponte di fissaggio

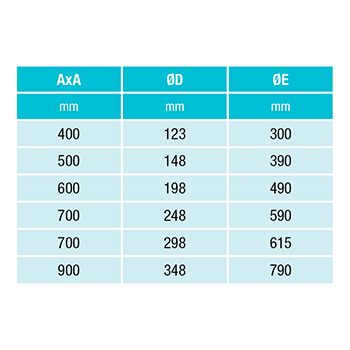

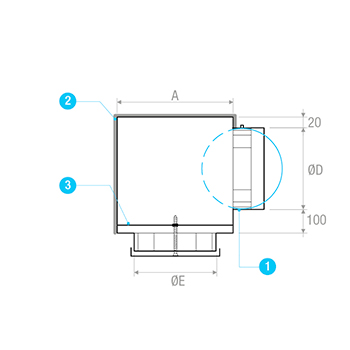

PLENUMPDCQI

1= Serranda optional

2= Isolamento

3= Ponte di fissaggio



PLENUMBQE1RR

Plenum zincato


Istruzioni

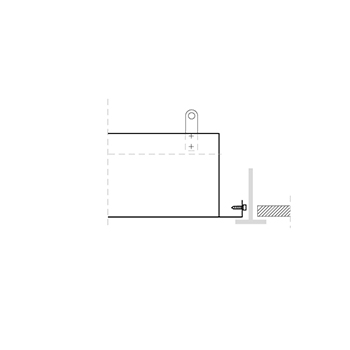

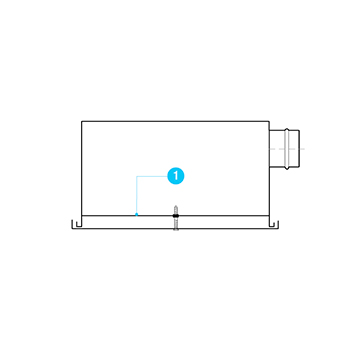

PARTICOLARE MONTAGGIO

PARTICOLARE MONTAGGIO

1= Ponte di fissaggio


Testo per capitolato

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE CON DEFLETTORI REGOLABILI

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 – 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****
MISURA: *** mm.
