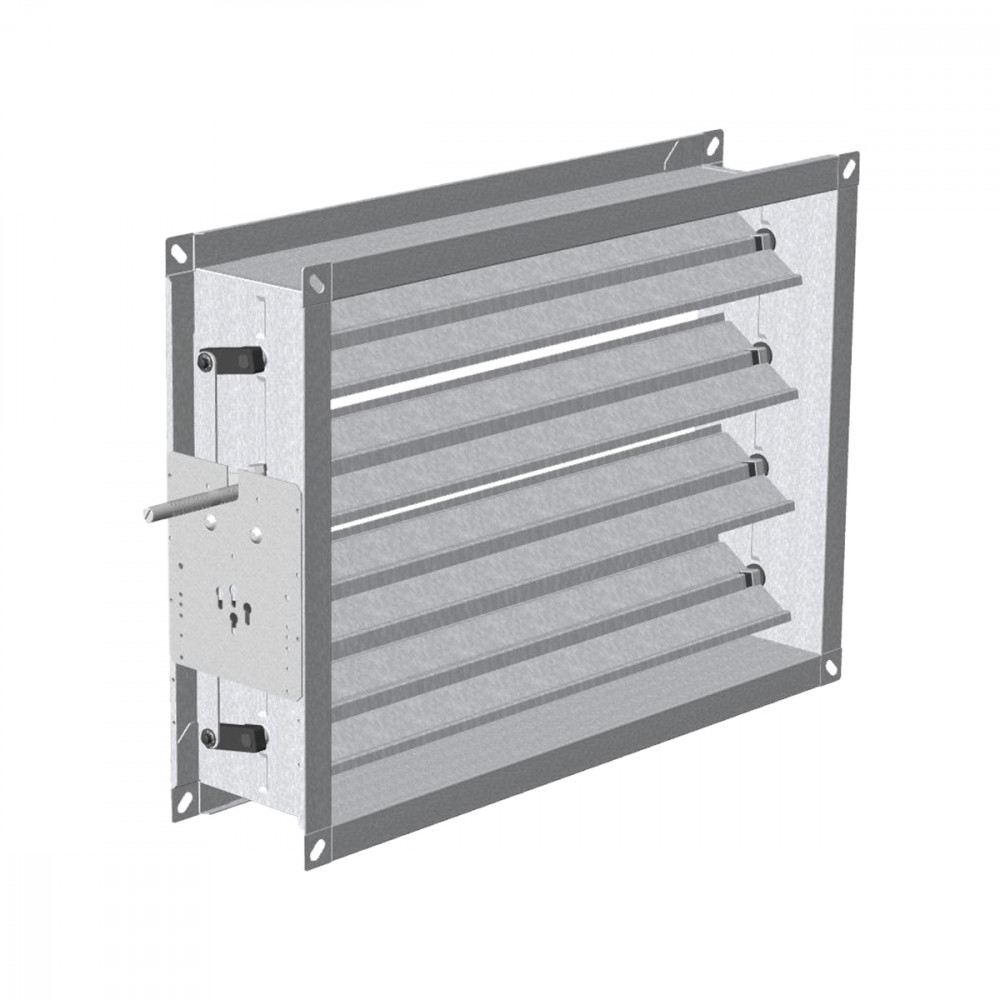

SRC100

CARACTERISTICI:

Registru de reglaj debit, cu pas de 100 mm.

CONSTRUCȚIE:

Ramă din oțel galvanizat.
Lamele din oțel galvanizat.
Articulație nylon.

ACȚIONARE:

Mișcare în paralel sau rotație efectuată prin control manual sau servomotor.

MONTAJ:

Prin șuruburi în colțurile flanșelor.

DESCRIERE ARTICOL:

SRC100P: registru cu lamele opuse cu ax pentru servomotor (standard).
SRC100C: lamele opuse cu acționare manuală.
SRC100PP: registru cu lamele paralele cu ax pentru servomotor.
SRC100PPC: registru cu lamele paralele cu acționare manuală.
T10: lamele ranforsate. (creștere preț +30%).

Dimensiuni

SRC100

Orificiu Ø 9 mm / Pas 300 mm

SRC100

1= Pas 100

Accesorii și configurații

SRC100

CONFIGURAȚIE
Lamele standard

T10

CONFIGURAȚIE
Lamele ranforsate

SRC100

CONFIGURAȚIE
Lamele opuse

SRC100P

CONFIGURAȚIE
Lamele paralele

Instrucțiuni

SRC100 (standard)

1) Ramă cu flanșă
2) Placă universală
3) Fantă fixare
4) Lamele ranforsate
5) Articulație și ax din nylon PA6
6) Ax pentru control

COMANDO MANUALE

Cod: CM10

UNIVERSAL PLATE (STANDARD)

CONTROL MANUAL

SERVOMOTOR

Textul specificațiilor

SERRANDA DI REGOLAZIONE CON TELAIO ED ALETTE IN ACCIAIO ZINCATO, PERNI DI ROTAZIONE IN NYLON, PASSO 100 MM

AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC100-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC100-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC100-PP: serrande con alette con movimento parallelo con perno per servocomando
• SRC100-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate (aumento prezzo +30%)

Descărcare documentație

SRC100
