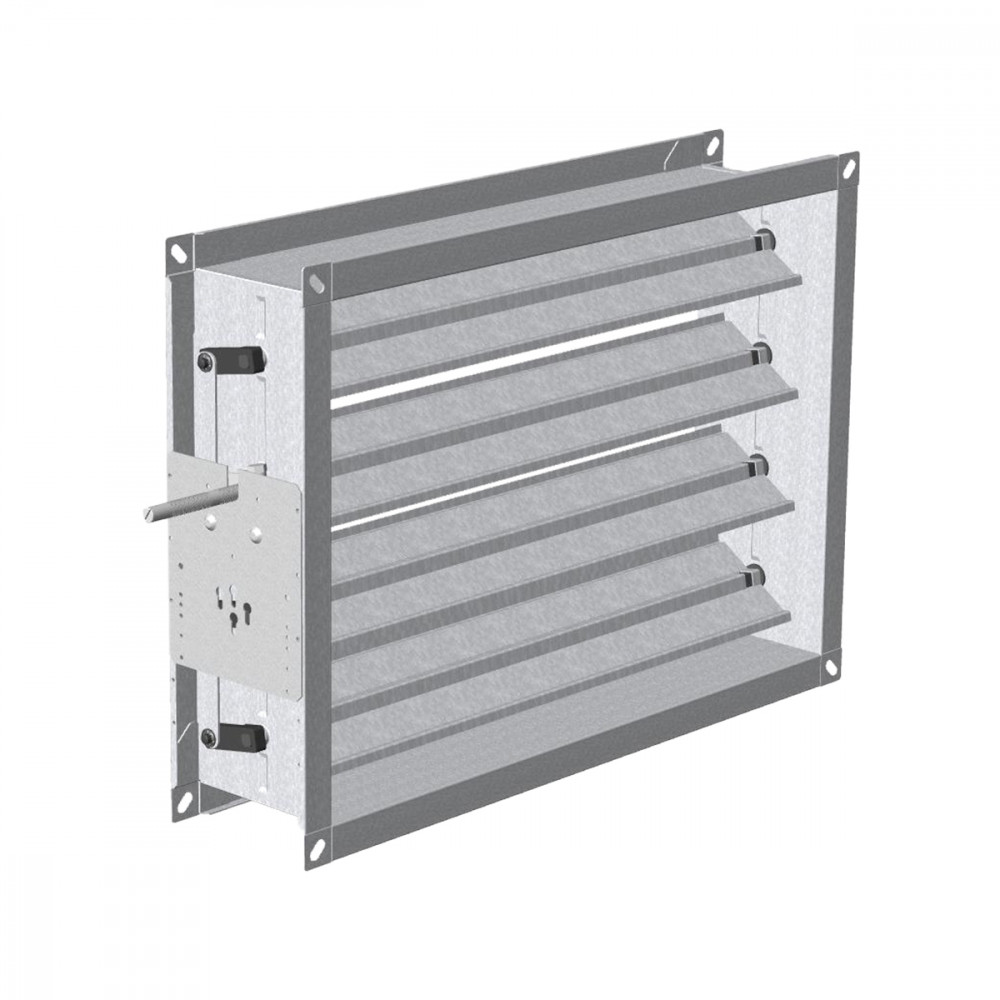

SRC100

CARACTERÍSTICAS:

Compuertas de regulación paso 100 mm.

ESTRUCTURA:

Bastidor de acero galvanizado.
Lamas de acero galvanizado.
Pivotes de rotación en nailon.

ACCIONAMIENTO:

Movimiento opuesto o paralelo accionable manualmente o con servomotor.

FIJACIÓN:

Mediante pernos en los ángulos de las barras de fijación.

DESCRIPCIONES ARTÍCULO:

SRC100P: compuerta con lamas con movimiento opuesto, con pivote para servomando (estándar).
SRC100C: compuerta con lamas con movimiento opuesto con mando manual.
SRC100PP: compuerta con lamas con movimiento paralelo, con pivote para servomando.
SRC100PPC: compuerta con lamas con movimiento paralelo y mando manual.
T10: lamas atamboradas (aumento de precio +30%).

Dimensiones

SRC100

Foro Ø 9 mm / Passo 300 mm

SRC100

1= Paso 100

Accesorios y configuración

SRC100

Configuraciones Lamas estándar

T10

Configuraciones Lamas atamboradas

SRC100

Configuraciones Movimiento opuesto

SRC100P

Configuraciones Movimiento paralelo

Instrucciones

SRC100 (standard)

1) Conducto bridado 2) Placa universal 3) Ranuras de fijación 4) Lamas de calibración 5) Sistema de palancas y pivotes de nailon PA6 6) Pivote de mando

MANDO MANUAL

Código: CM10

PLACA UNIVERSAL (STANDARD)

MANDO MANUAL

SERVOMOTOR

Texto de las características

BARRERA DE REGULACIÓN CON ESTRUCTURA Y ALETAS DE ACERO GALVANIZADO, PERNOS DE ROTACIÓN DE NAILON, PASO 100 MM

ACCIONAMIENTO:
Movimiento contrapuesto o paralelo accionable de forma manual o con servomotor.
FIJACIÓN:
Mediante pernos en las esquinas de las bridas.
CONFIGURACIONES:
• SRC100-P: barrera con aletas con movimiento contrapuesto con perno para servocontrol (estándar).
• SRC100-C: barrera con aletas con movimiento contrapuesto con mando manual (CM10).
• SRC100-PP: barreras con aletas con movimiento paralelo con perno para servocontrol
• SRC100-PPC: barrera con aletas con movimiento paralelo y mando manual (CM10).
• T10: aletas tamburadas (aumento precio +30%)

Descargar documentación
