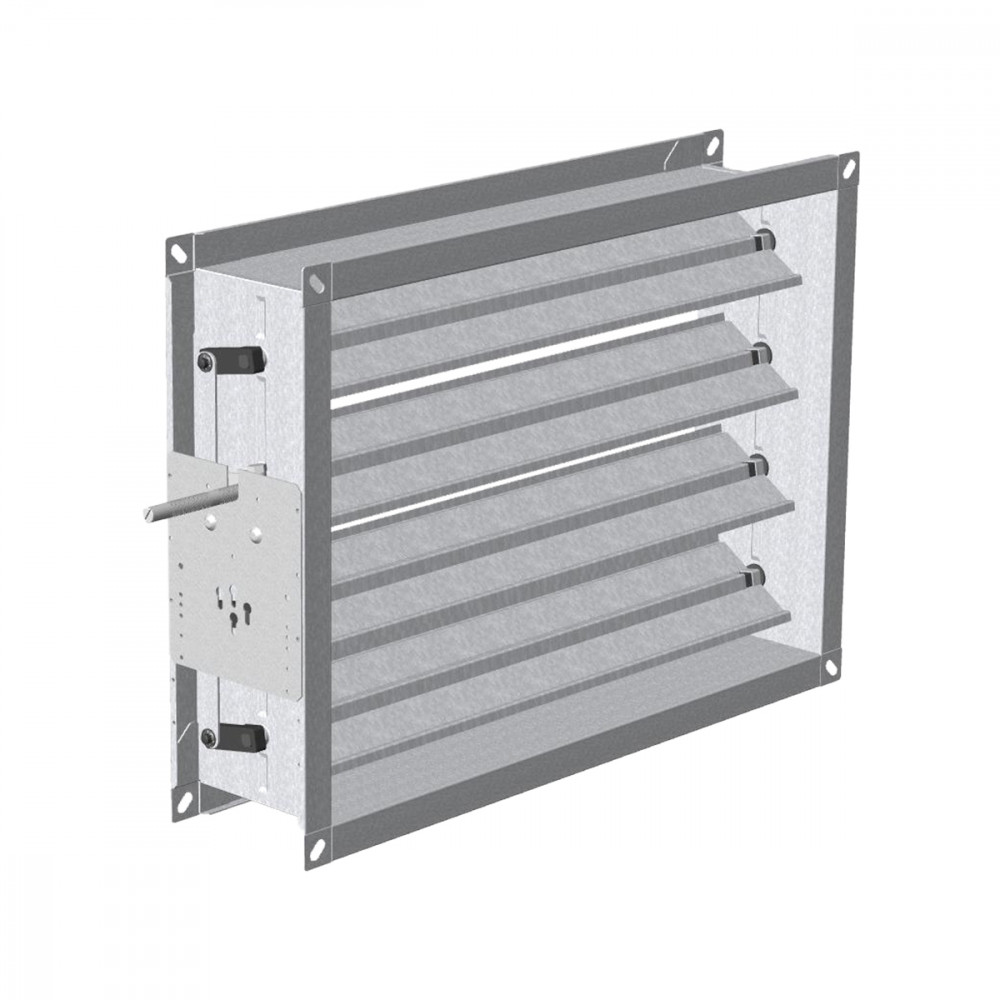

SRC100

MERKMALE:

Jalousieklappen Abstandregelung 100 mm.

AUSFÜHRUNG:

Rahmen aus verzinktem Stahl.
Lamellen aus verzinktem Stahl.
Rotationsstifte in Nylon.

ANTRIEBE:

Gegenläufige oder parallele Bewegung durch ein manuell oder mit einem Stellantrieb betriebenes Getriebe aus Nylon.

BEFESTIGUNG:

Durch Bolzen an den Ecken der Flansche.

ARTIKELBESCHREIBUNG:

SRC100P:Jalousieklappe mit gegenläufig bewegten Lamellen mit Stift für den Stellantrieb (Standard).
SRC100C:Jalousieklappe mit gegenläufig bewegten Lamellen mit Handsteuerung
SRC100PP: Jalousieklappe mit parallel bewegten Lamellen mit Stift für den Stellantrieb.
SRC100PPC: Jalousieklappe mit parallel bewegten Lamellen und Handsteuerung.
T10: Furnierlamellen (Preis + 30%).

Abmessungen

SRC100

Foro Ø 9 mm / Passo 300 mm

SRC100

1= Abstand 100

Zubehör und Konfigurationen

SRC100

Auslegungen Standardlamellen

T10

Auslegungen Furnierlamellen

SRC100

Auslegungen Gegenläufige Bewegung

SRC100P

Auslegungen Parallel bewegt

Anweisungen

SRC100 (standard)

1) Flanschrahmen 2) Universalplatte 3) Befestigungsloch 4) Kalibrierlamellen 5) Hebeelemente und Stifte in Nylon PA6 6) Steuerstift

HANDSTEUERUNG

Code: CM10

UNIVERSALSTIFT (STANDARD)

HANDSTEUERUNG

STELLANTRIEB

Text für Spezifikationen

SERRANDA DI REGOLAZIONE CON TELAIO ED ALETTE IN ACCIAIO ZINCATO, PERNI DI ROTAZIONE IN NYLON, PASSO 100 MM

AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC100-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC100-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC100-PP: serrande con alette con movimento parallelo con perno per servocomando
• SRC100-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate (aumento prezzo +30%)
