REGOLAZIONE

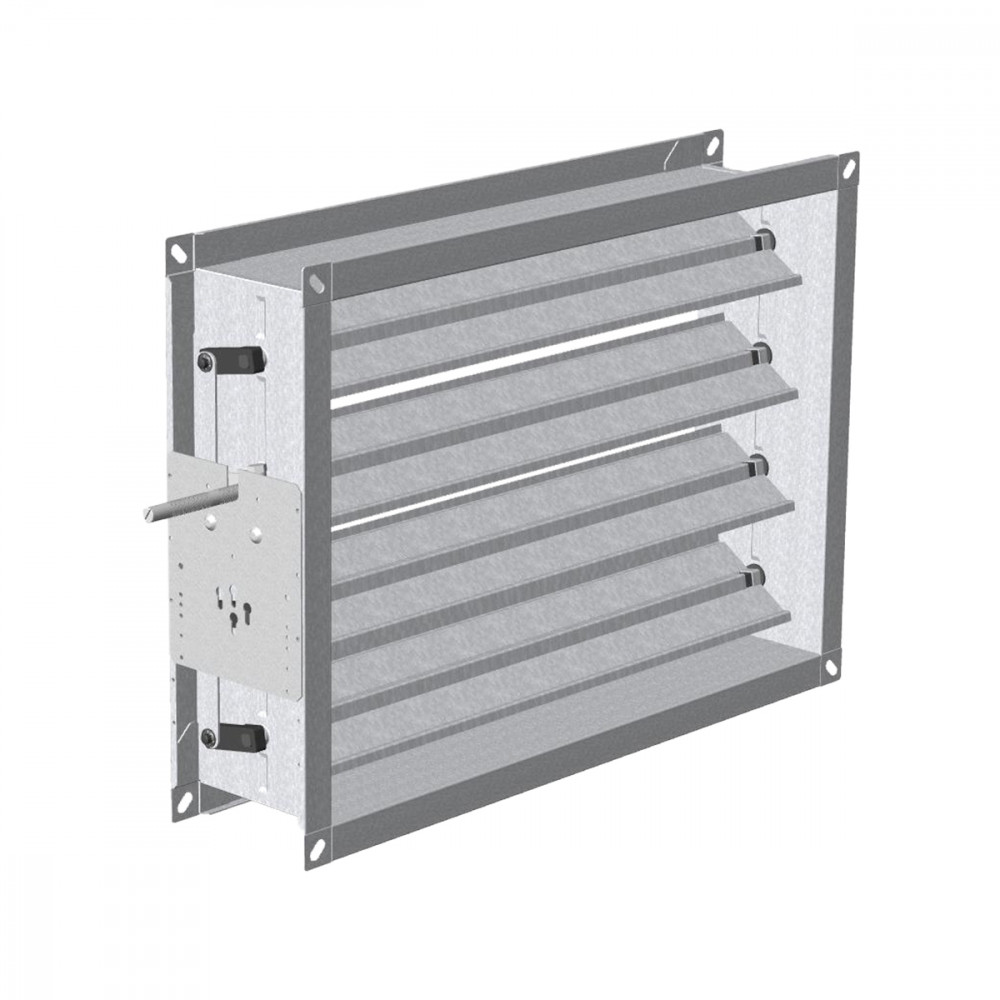

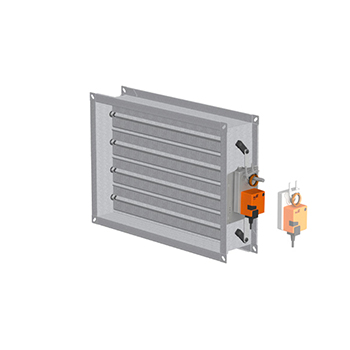

SRC100

CARATTERISTICHE:

Serrande di regolazione passo 100 mm.

DESCRIZIONI ARTICOLO:
SRC100-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
SRC100-C: serranda ad alette con movimento contrapposto con comando manuale.
SRC100-PP: serrande con alette con movimento parallelo con perno per servocomando.
SRC100-PPC: serranda ad alette con movimento parallelo e comando manuale.
T10: alette tamburate (aumento prezzo +30%)

COSTRUZIONE:

Telaio in acciaio zincato. Alette in acciaio zincato. Perni di rotazione in nylon.

FISSAGGIO:

Mediante bulloni agli angoli delle flange.

ADDIZIONALI:

Azionamento: Movimento contrapposto o parallelo azionabile manualmente o con servomotore.

Dimensioni

SRC100

Foro Ø 9 mm / Passo 300 mm

SRC100

1= Passo 100

Accessori e configurazioni

SRC100

Configurazioni

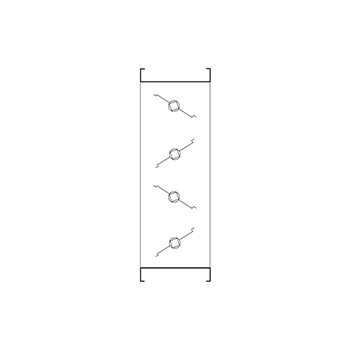

Alette standard

T10

Configurazioni

Alette tamburate

SRC100

Configurazioni

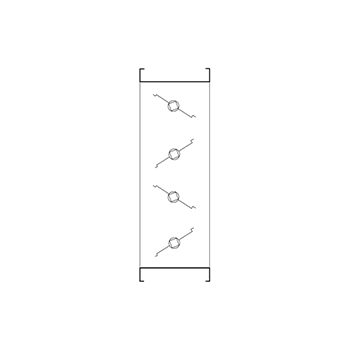

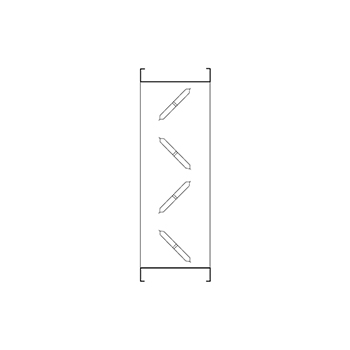

Movimento contrapposto

SRC100P

Configurazioni

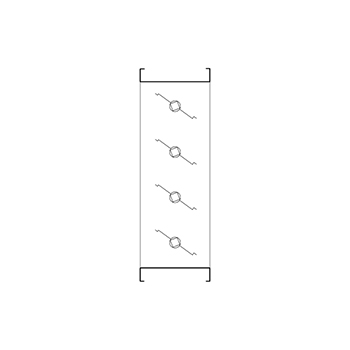

Movimento parallelo

Istruzioni

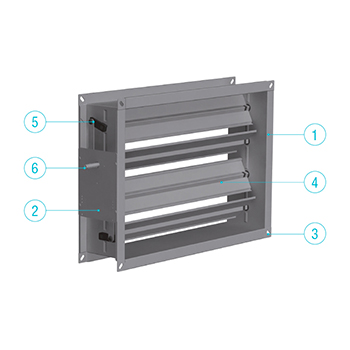

SRC100 (standard)

1) Condotto flangiato

2) Piastra universale

3) Asole di fissaggio

4) Alette di taratura

5) Levismi e perni in nylon PA6

6) Perno di comando

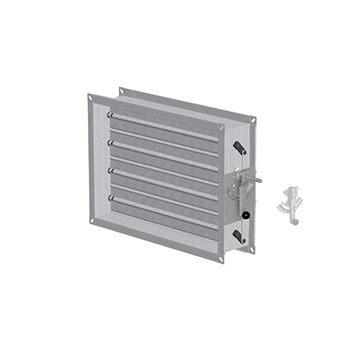

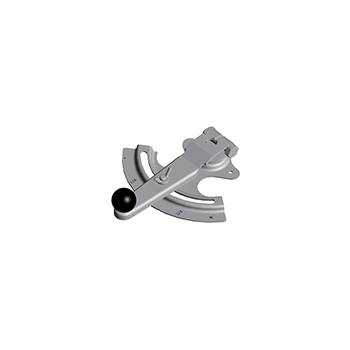

COMANDO MANUALE

Codice: CM10

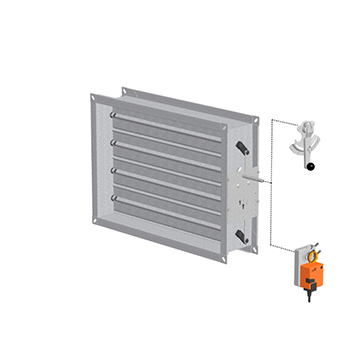

PERNO UNIVERSALE (STANDARD)

COMANDO MANUALE

SERVOMOTORE

Testo per capitolato

SERRANDA DI REGOLAZIONE CON TELAIO ED ALETTE IN ACCIAIO ZINCATO, PERNI DI ROTAZIONE IN NYLON, PASSO 100 MM

AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC100-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC100-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC100-PP: serrande con alette con movimento parallelo con perno per servocomando
• SRC100-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate (aumento prezzo +30%)
