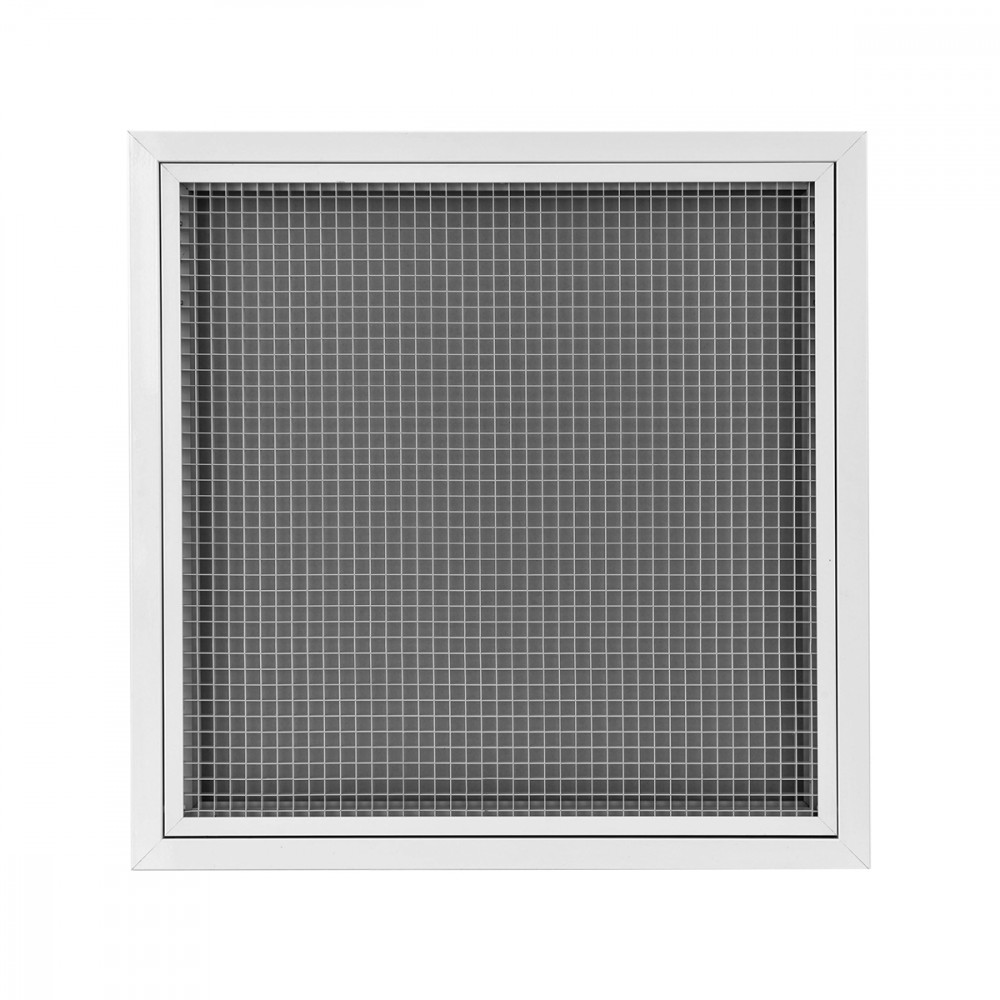

GMA60SMF

CARACTERISTICI:

Grilă cu caroiaj pătrat, cu pas de 13 mm, cu miez detașabil, pentru plafoane false 595x595 mm.

CONSTRUCȚIE:

Aluminiu anodizat.

UTILIZARE:

Pentru plafon fals, introducere și evacuare.

MONTAJ:

Prin clipsuri sau șurub frontal (la cerere).

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic.
Registru de reglaj executat din oțel galvanizat cu lamele opuse

Dimensiuni

GMA60SMF

1= apăsare-tragere
2= FILTRU

GMA60SM

1= apăsare-tragere

Selecție și dimensionare

GMA60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMA60SM	0,2639	3140	6190	33	53	5	20
GMA60SMF	0,2639	1090	2910	-	31	10	50

Accesorii și configurații

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm

PDZI2

Plenum izolat la exterior, grosime 6 mm

Instrucțiuni

GMA60SMF

Textul specificațiilor

GRIGLIA IN ALLUMINIO PORTAFILTRO A MAGLIA QUADRA 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
FILTRO:
Incluso
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMA60SMF 595 x 595 (Base x Altezza mm)
