GMA60SMF

CARACTERÍSTICAS:

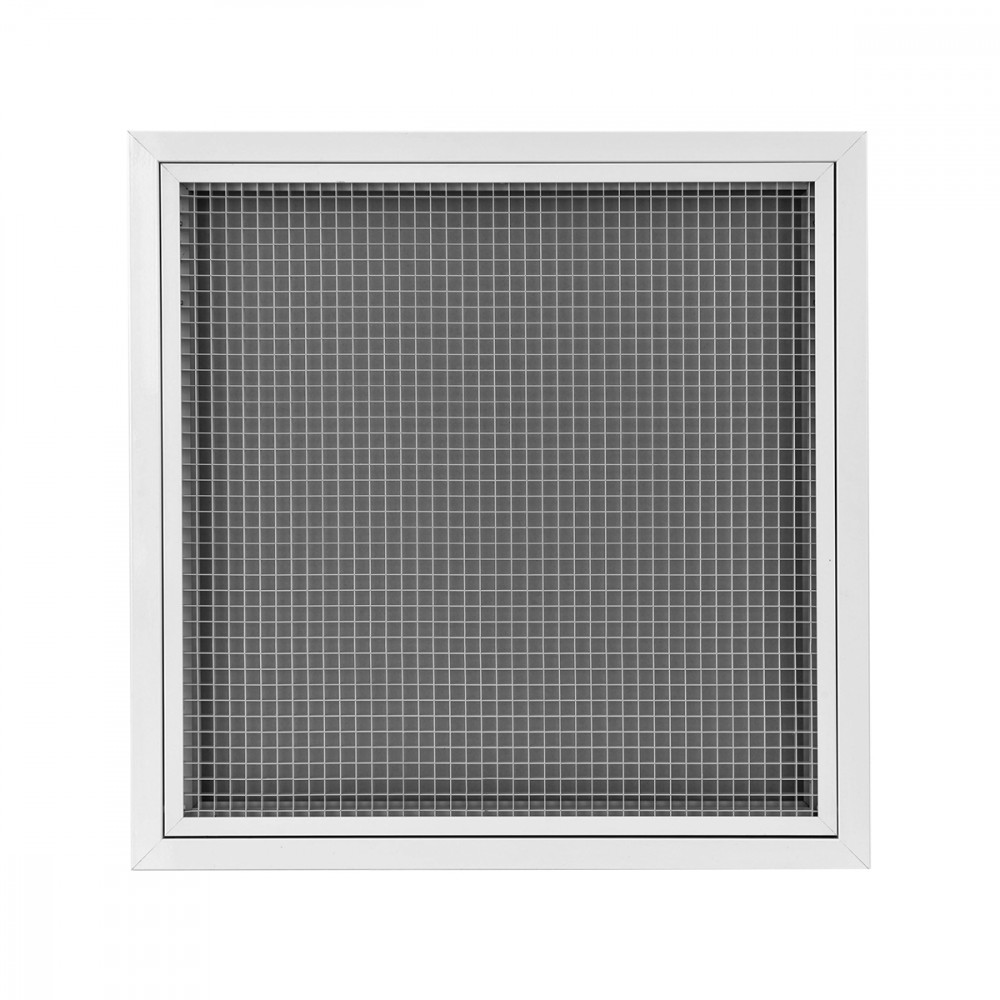

Rejillas de malla cuadrada 13x13 mm, desmontable para falso techo, dim. 595x595 del marco externo.

ESTRUCTURA:

Aluminio anodizado.

USO:

En falso techo, para retorno.

FIJACIÓN:

Fijación con clips o, a petición, con tornillos frontales.

ACCESORIOS:

Plénum de acero galvanizado estándar y aislado.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.

Dimensiones

GMA60SMF

1= Push pull 2= Filtro

GMA60SM

1= Push pull

elección y dimensiones

GMA60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMA60SM	0,2639	3140	6190	33	53	5	20
GMA60SMF	0,2639	1090	2910	-	31	10	50

Accesorios y configuración

PDZ1

PDZ2

PDZI1

Plénum aislado externamente espesor 6 mm

PDZI2

Plénum aislado externamente espesor 6 mm

Instrucciones

GMA60SMF

Texto de las características

REJILLA DE ALUMINIO PORTAFILTRO CON MALLA CUADRADA 13X13 MM. DIMENSIONES EXTERIORES 595X595 MM

CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
Contratecho, en recuperación.
FIJACIÓN:
• Fijación con clips o bajo pedido con tornillos frontales.
FILTRO:
Incluido
ACCESORIOS:
• Cámara de acero galvanizado estándar y aislado.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
MODELO: GMA60SMF 595 x 595 (Base x Altura mm)
