Produkte

LÜFTUNGSGITTER

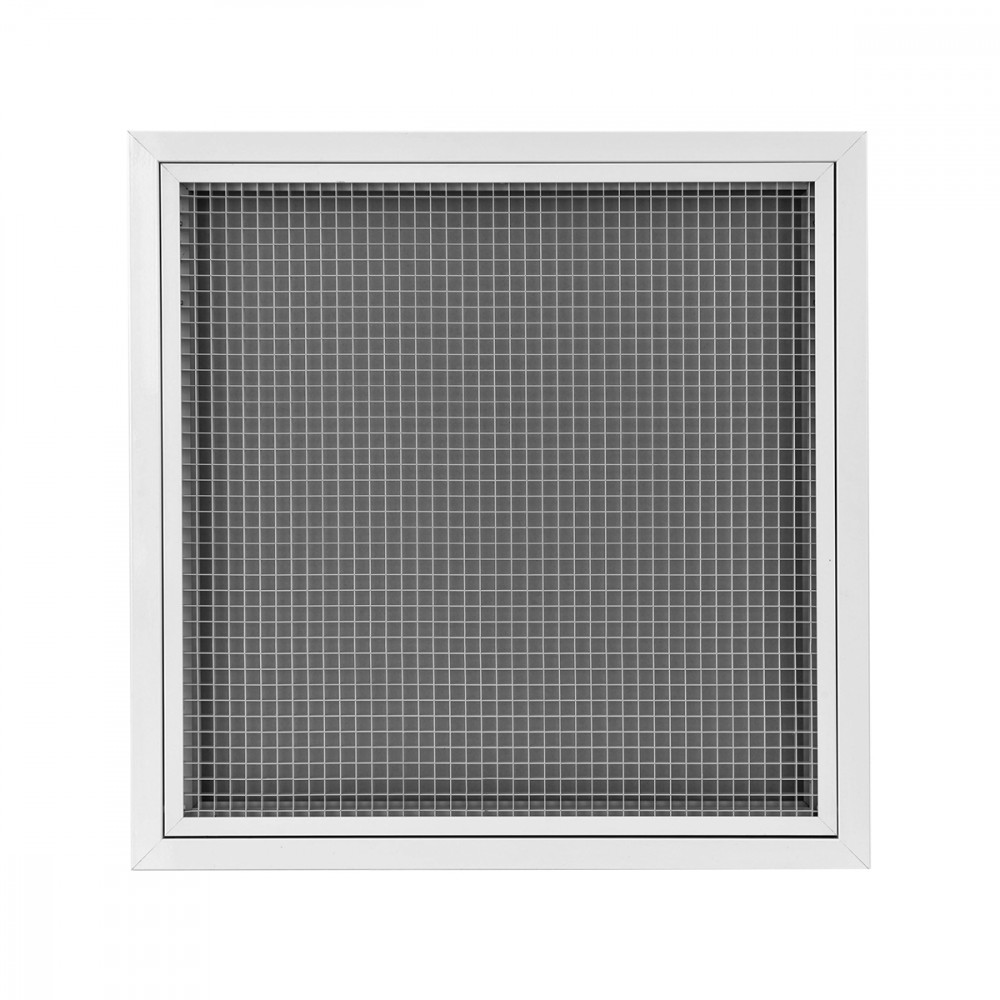

GMA60SMF

MERKMALE:

Maschengitter, viereckige Maschen, Abstand 13x13 mm abmontierbar, für Zwischendecken Abm. 595x595 mit Außenrahmen.

AUSFÜHRUNG:

Eloxiertes Aluminium.

EINSATZBEREICH:

An Zwischendecken, für Rückluft.

BEFESTIGUNG:

Befestigung mit Clips oder auf Anfrage mit Frontschrauben.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard und isoliert.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.

Abmessungen
Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

GMA60SM

0,2639

3140

6190

33

53

5

20

GMA60SMF

0,2639

1090

2910

-

31

10

50

Zubehör und Konfigurationen

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung
Anweisungen

GMA60SMF

GMA60SMF

GMA60SMF

Text für Spezifikationen

GRIGLIA IN ALLUMINIO PORTAFILTRO A MAGLIA QUADRA 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
FILTRO:
Incluso
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMA60SMF 595 x 595 (Base x Altezza mm)



Dokumentation herunterladen
Informationen anfordern
