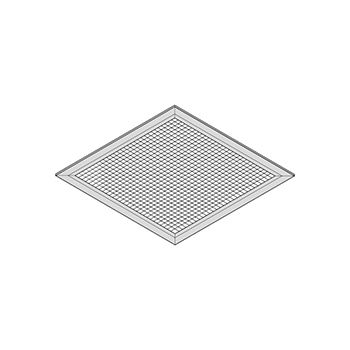

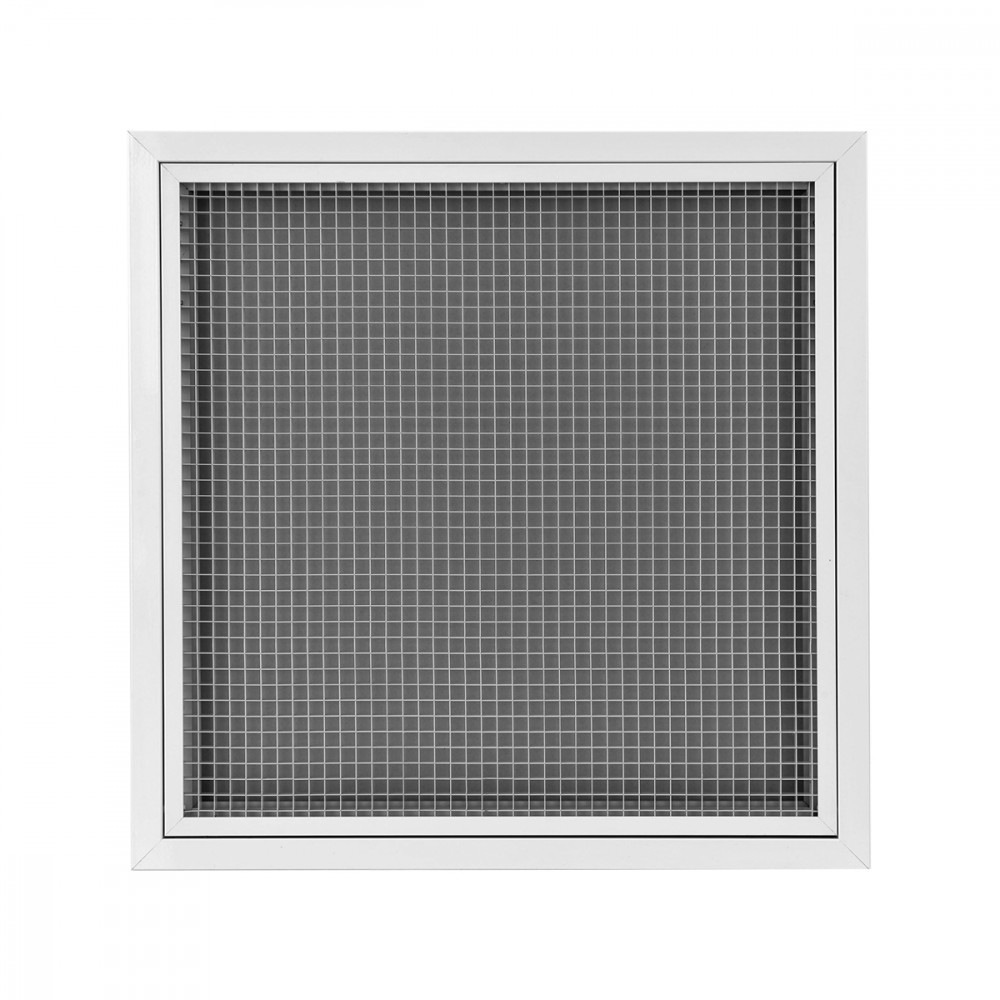

GMA60SMF

CARATTERISTICHE:

Griglie a maglia quadra 13x13 mm, smontabile per controsoffitto dim. 595x595 esterno cornice.

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A controsoffitto, in ripresa.

FISSAGGIO:

• Fissaggio con clips o su richiesta con viti frontali.

ACCESSORI:

• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

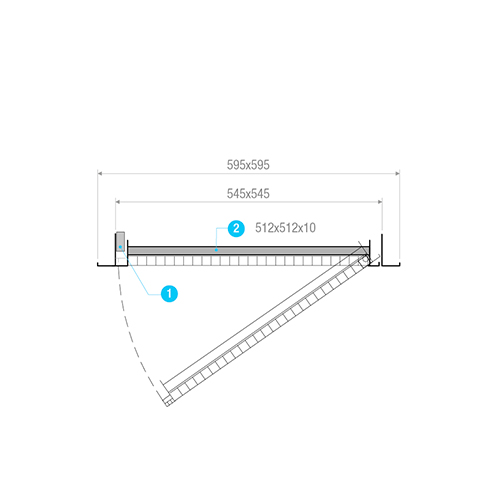

Dimensioni

GMA60SMF

1= Push pull
2= Filtro

GMA60SM

1= Push pull

Scelta e dimensionamento

GMA60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMA60SM	0,2639	3140	6190	33	53	5	20
GMA60SMF	0,2639	1090	2910	-	31	10	50

Accessori e configurazioni

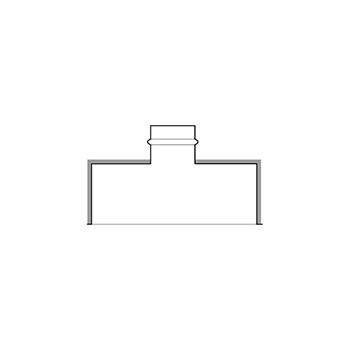

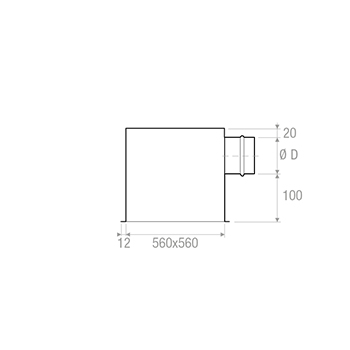

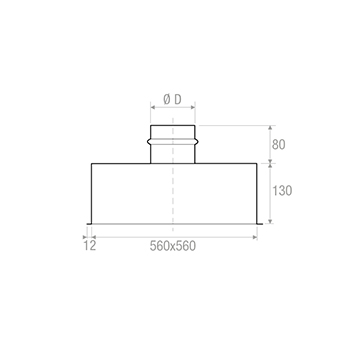

PDZ1

PDZ2

PDZI1

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

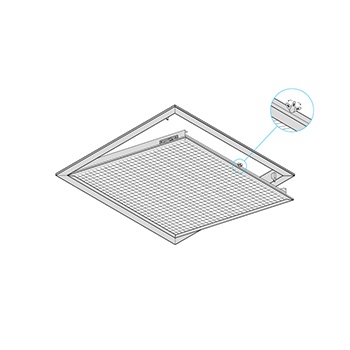

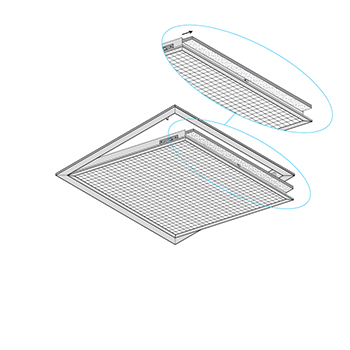

Istruzioni

GMA60SMF

Testo per capitolato

GRIGLIA IN ALLUMINIO PORTAFILTRO A MAGLIA QUADRA 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
FILTRO:
Incluso
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMA60SMF 595 x 595 (Base x Altezza mm)
