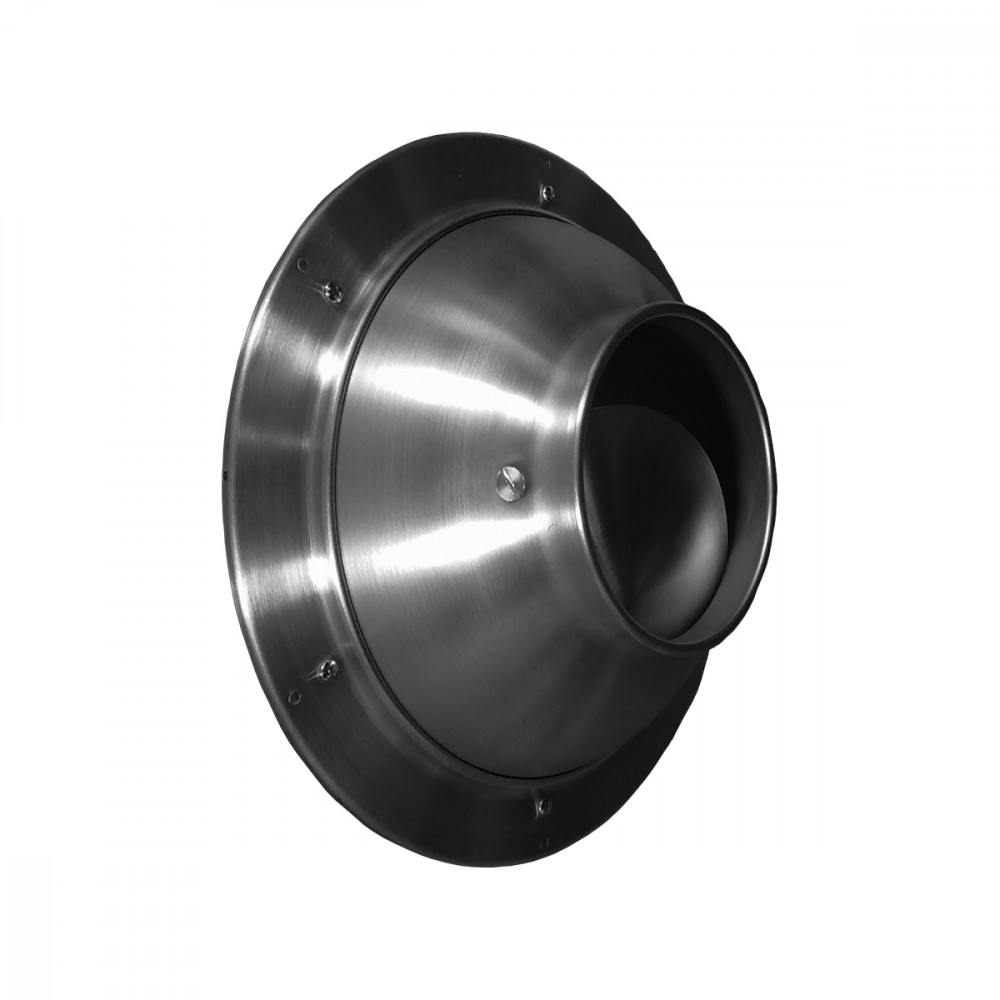

DUT

CARACTERISTICI:

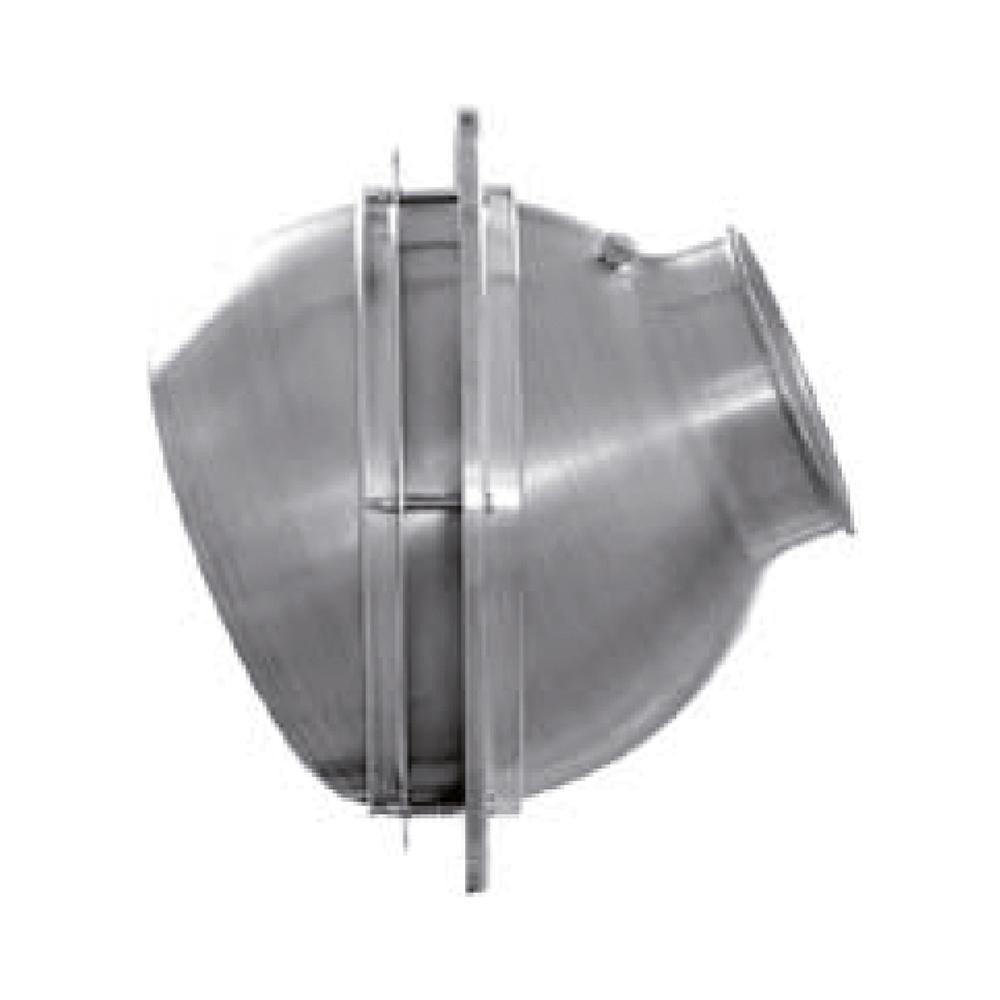

Duză de introducere aer, cu bătaie lungă a jetului de aer, cu unghi maxim de înclinare de 30°. Versiune normală DUT sau versiune cu registru DUT-S.

CONSTRUCȚIE:

Aluminiu satinizat cu protecție transparentă.

UTILIZARE:

Pentru instalare în plafon sau perete, pentru introducere.
Înălțime montaj: 2,4-11,5 m.

MONTAJ:

Fixare prin șurub frontal montat pe inelul difuzorului, sau conexiune directă în tub."
"ACCESORII:
RF: Racord flexibil tubulatură.
RC: Conexiune la canal circular.
CV: inel ascundere șuruburi.

Dimensiuni

DUT

1= Registru

DUT

1= Ring hearth connection
2= Tubulatură

DIMENSIUNI

M= Mod
*= Număr găuri. 360°
Ø= Tubulatură

Selecție și dimensionare

DUT

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
80	0,0050	60	230	27	54	7,8	20,4	10	70
110	0,0095	120	400	29	55	10,5	26,3	10	70
150	0,0177	240	680	31	58	13,1	28,3	10	70
200	0,0314	400	1200	33	61	14,6	32,4	10	70
230	0,0415	570	1580	36	62	15,9	35,7	10	70
250	0,0491	690	1850	37	64	17,5	38,8	10	70
300	0,0707	900	2650	39	67	18,2	42,9	10	70

Instrucțiuni

MONTAJ PE TUBULATURĂ SAU PERETE

DUT

F= DUZE
Dimensiune gaură în tubulatură sau perete

Montaj în tub flexibil

1= CONEXIUNE LA RACORD FLEXIBIL

DUT

MONTAJ IN PANOU MODULAR

DATE TEHNICE

U= Duze

Textul specificațiilor

DIFFUSORE A UGELLO IN ALLUMINIO SATINATO, A LANCIO PROFONDO ORIENTABILE CON ANGOLO MASSIMO DI 30°

COSTRUZIONE:
Alluminio satinato naturale con primer trasparente.
IMPIEGO:
A soffitto e a parete in mandata Altezza di installazione: 2,4 - 11,5 m.
FISSAGGIO:
Mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare.
ACCESSORI:
• RF: Raccordo per tubo flessibile.
• RC: Raccordo per canale circolare.
• CV: copri vite.
VERSIONE: Base modello DUT – con serranda modello DUTS
MODELLO: DUT*/***
