DUT

CARACTERÍSTICAS:

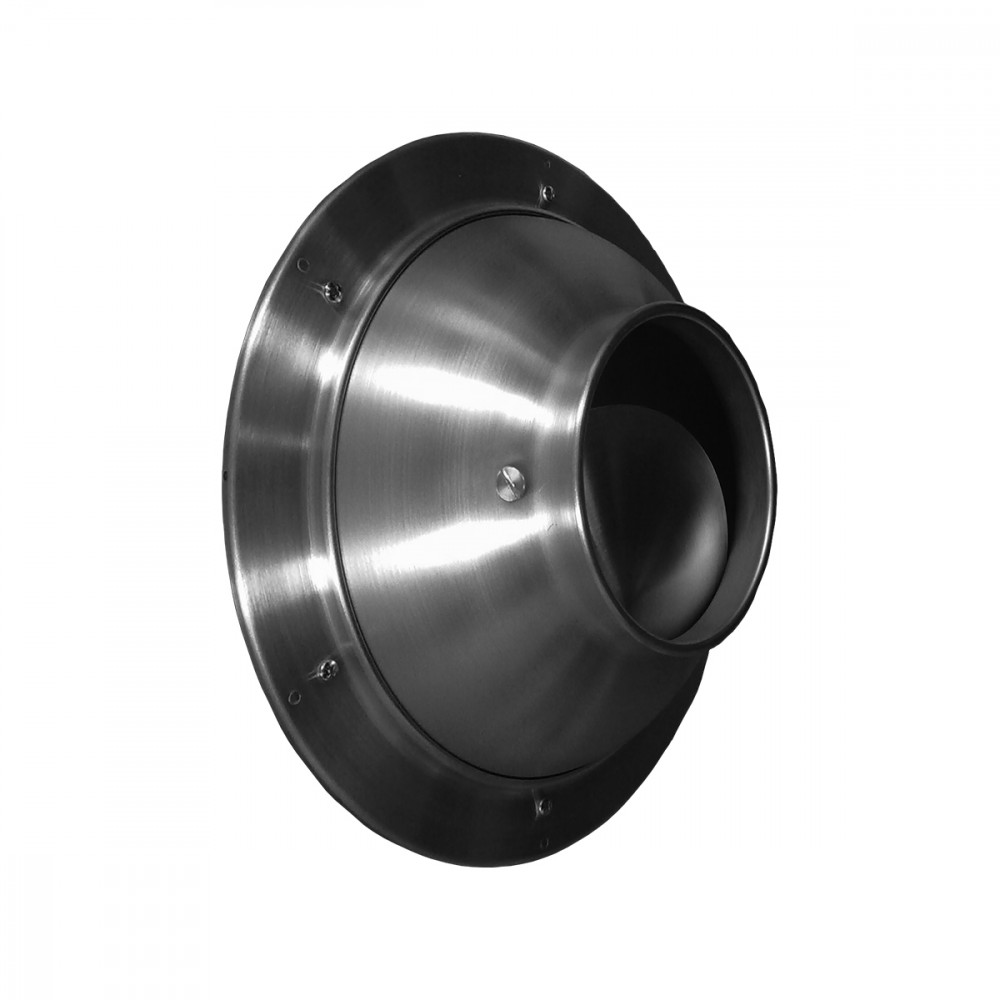

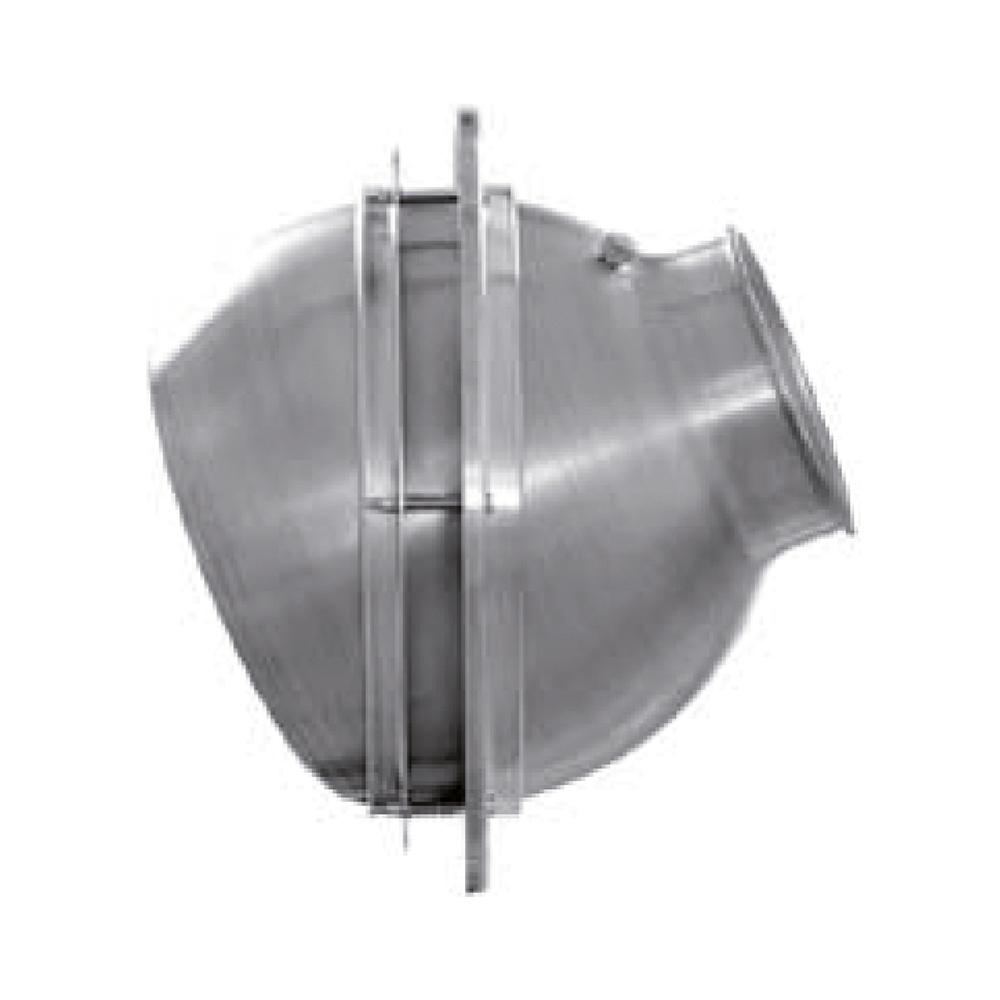

Difusores de boquilla con expulsión de largo alcance, orientables con ángulo máximo de 30° en la versión básica DUT y en la versión con compuerta DUT-S.

ESTRUCTURA:

Aluminio satinado natural con imprimación transparente.

USO:

En techo y pared, para impulsión.
Altura de instalación: 2,4-11,5 m.

FIJACIÓN:

Mediante tornillos frontales en el collarín del difusor, al conducto o a la conexión para conducto circular.

ACCESORIOS:

RF: Conexión para tubo flexible.
RC: Conexión para conducto circular.
CV: cubretornillo.

Dimensiones

DUT

1= Compuerta

DUT

1= Conexión para conducto circular 2= Conducto

MEDIDAS

M= Mod. *= Orificios en 360° Ø= Conducto

elección y dimensiones

DUT

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
80	0,0050	60	230	27	54	7,8	20,4	10	70
110	0,0095	120	400	29	55	10,5	26,3	10	70
150	0,0177	240	680	31	58	13,1	28,3	10	70
200	0,0314	400	1200	33	61	14,6	32,4	10	70
230	0,0415	570	1580	36	62	15,9	35,7	10	70
250	0,0491	690	1850	37	64	17,5	38,8	10	70
300	0,0707	900	2650	39	67	18,2	42,9	10	70

Instrucciones

MONTAJE EN CONDUCTO Y EN PARED

DUT

F= Boquilla Dimensiones del orificio en conducto y en pared

MONTAJE CON TUBO FLEXIBLE

1= Conexión para tubo flexible

DUT

MONTAJE EN BATERÍA

DATOS DIMENSIONALES

U= Boquilla

Texto de las características

DIFUSOR TIPO BOQUILLA DE ALUMINIO SATINADO, CON EMISIÓN PROFUNDA ORIENTABLE CON UN ÁNGULO MÁXIMO DE 30°

CONSTRUCCIÓN:
Aluminio satinado natural con primer transparente.
EMPLEO:
De techo o de pared, de envío, Altura de instalación: 2,4 - 11,5 m.
FIJACIÓN:
Mediante tornillos frontales en el collar del difusor al canal o al terminal para canal circular.
ACCESORIOS:
• RF: Terminal para tubo flexible.
• RC: Terminal para canal circular.
• CV: cubre tornillo.
VERSIÓN: Base modelo DUT – con barrera modelo DUTS
MODELO: DUT*/***
