DUT

MERKMALE:

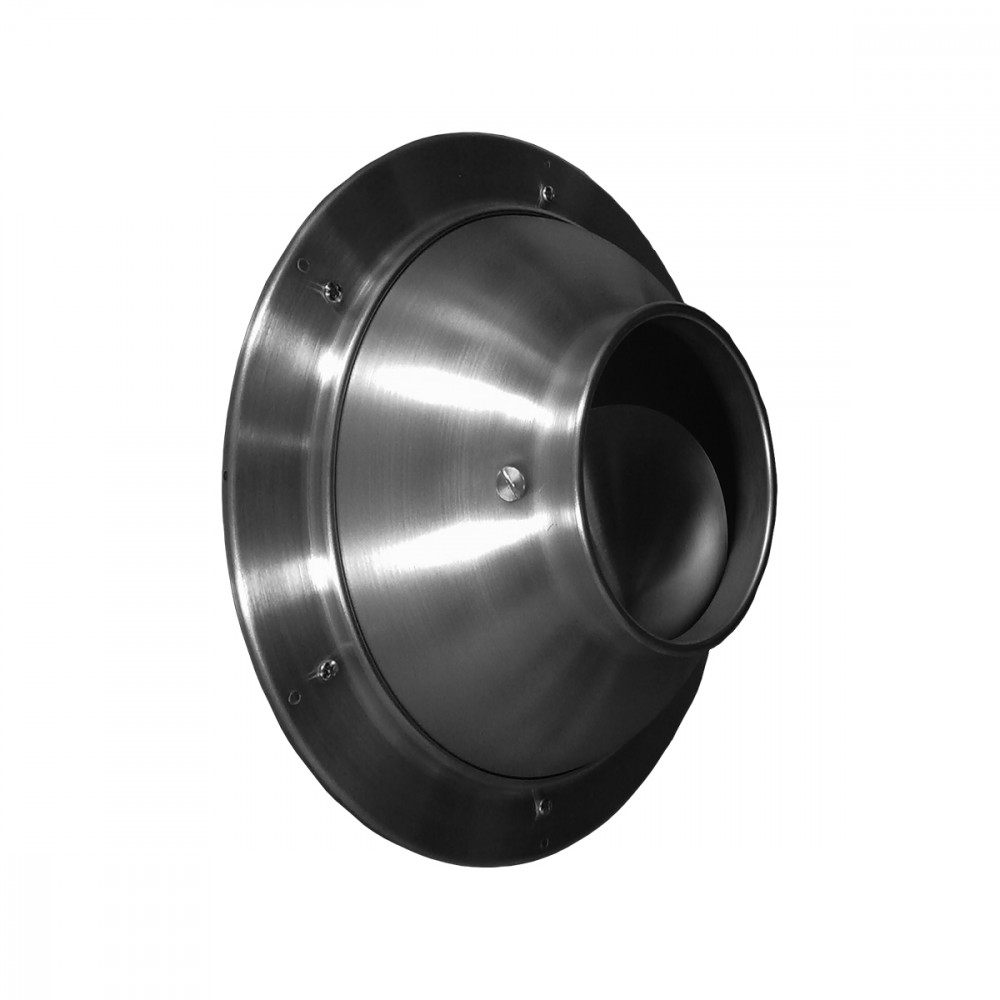

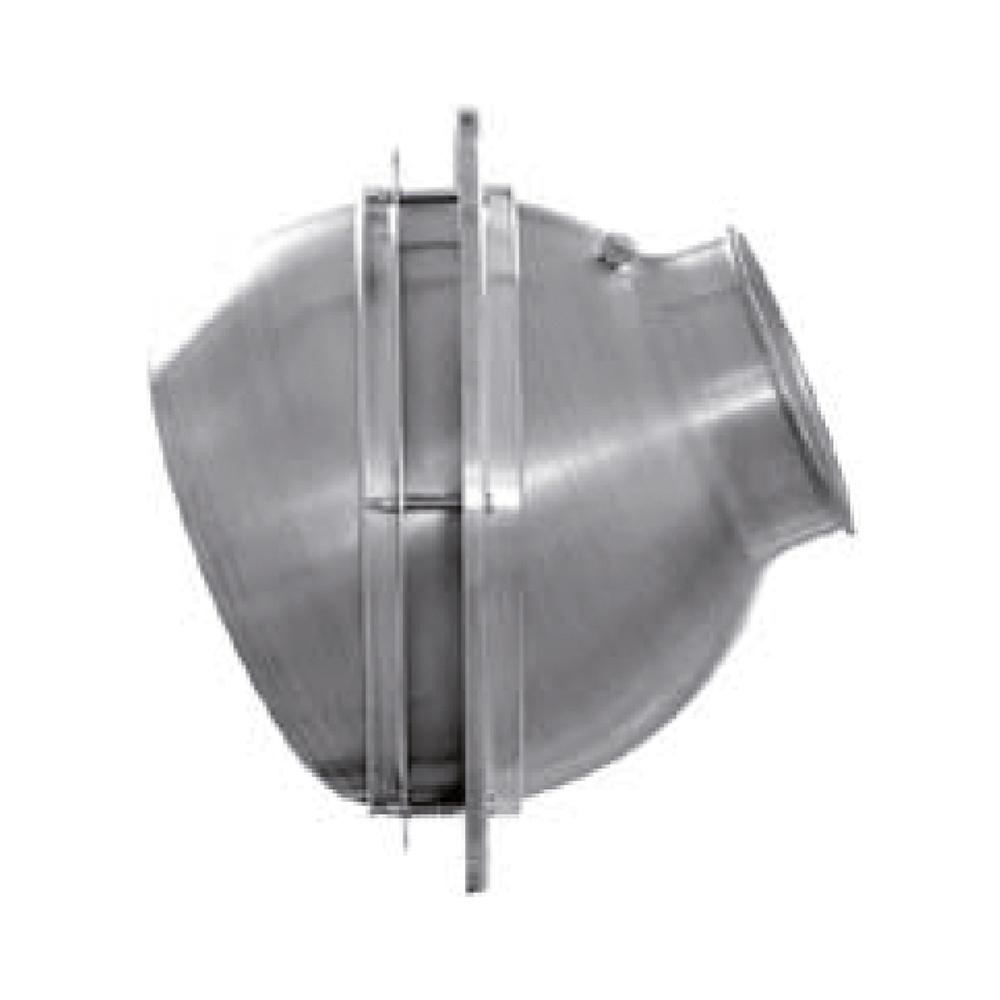

Orientierbare Weitwurfdüse mit einem maximalen Winkel von 30°, in der Basisversion DUT und in der Version mit Klappe DUT-S.

AUSFÜHRUNG:

Mattiertes Aluminium mit transparenter Grundierung.

EINSATZBEREICH:

An der Decke oder an der Wand, für Zuluft.
Einbauhöhe: 2,4-11,5 m.

BEFESTIGUNG:

Befestigung vorne auf dem Stutzen des Luftdurchlasses zum Rohr oder zum Anschlussstück für runde Rohre.

ZUBEHÖR:

RF: Anschlussstück für Schlauch.
RC: Anschlussstück für Rundrohre.
CV: Schraubenabdeckung

Abmessungen

DUT

1= Klappe

DUT

1= Anschluss für runden kanal 2= Kanal

ABMESSUNGEN

M= Mod. *= Lochanzahl bei 360° Ø= Kanal

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
80	0,0050	60	230	27	54	7,8	20,4	10	70
110	0,0095	120	400	29	55	10,5	26,3	10	70
150	0,0177	240	680	31	58	13,1	28,3	10	70
200	0,0314	400	1200	33	61	14,6	32,4	10	70
230	0,0415	570	1580	36	62	15,9	35,7	10	70
250	0,0491	690	1850	37	64	17,5	38,8	10	70
300	0,0707	900	2650	39	67	18,2	42,9	10	70

Anweisungen

MONTAGE AM ROHR ODER AN DER WAND

DUT

F= Düse Abmessungen Durchbrüche am Kanal und an der Wand

MONTAGE MIT SCHLAUCH

1= Schlauchanschluss

DUT

SERIENMONTAGE

ABMESSUNGEN

U= Düse

Text für Spezifikationen

DIFFUSORE A UGELLO IN ALLUMINIO SATINATO, A LANCIO PROFONDO ORIENTABILE CON ANGOLO MASSIMO DI 30°

COSTRUZIONE:
Alluminio satinato naturale con primer trasparente.
IMPIEGO:
A soffitto e a parete in mandata Altezza di installazione: 2,4 - 11,5 m.
FISSAGGIO:
Mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare.
ACCESSORI:
• RF: Raccordo per tubo flessibile.
• RC: Raccordo per canale circolare.
• CV: copri vite.
VERSIONE: Base modello DUT – con serranda modello DUTS
MODELLO: DUT*/***
