DUT
1= Serranda
DUT
1= Raccordo per canale circolare
2= Canale
MISURE
MISURE
M= Mod
*= N. fori su 360°
Ø= Canale
Prodotti
DIFFUSORI

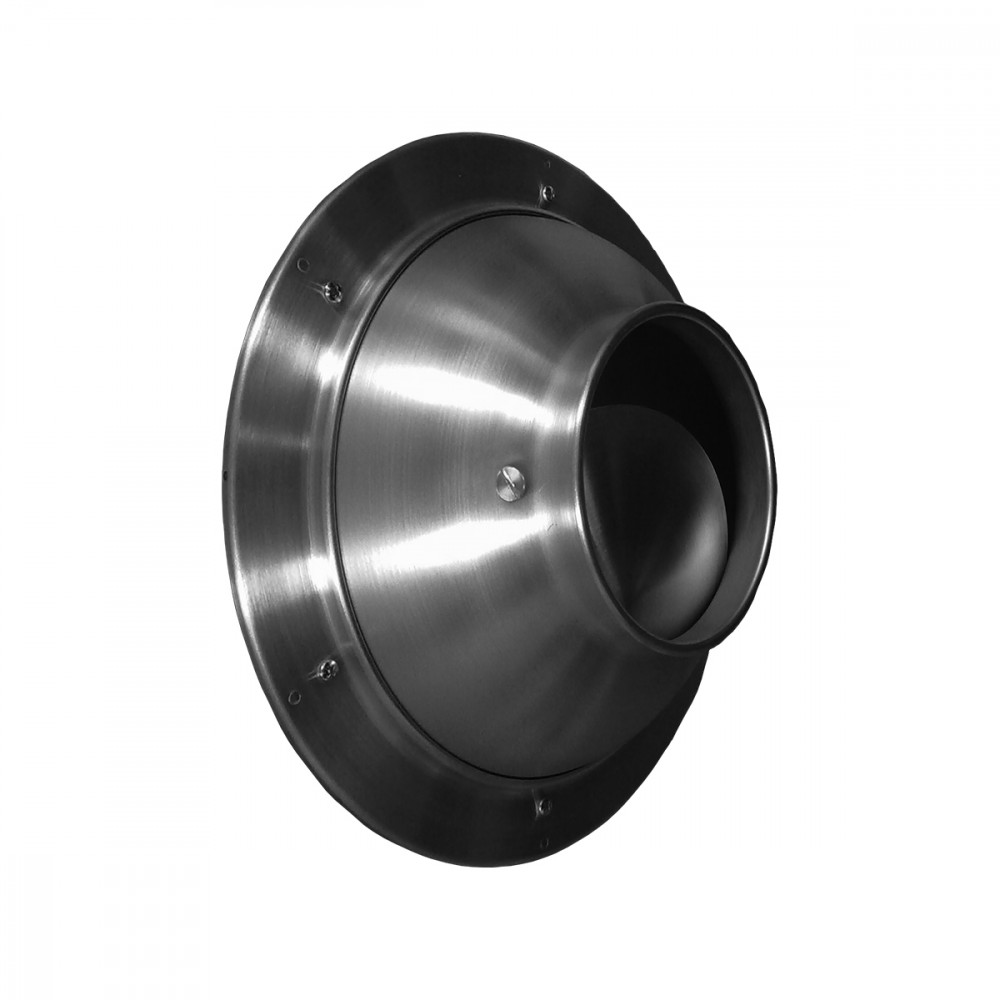

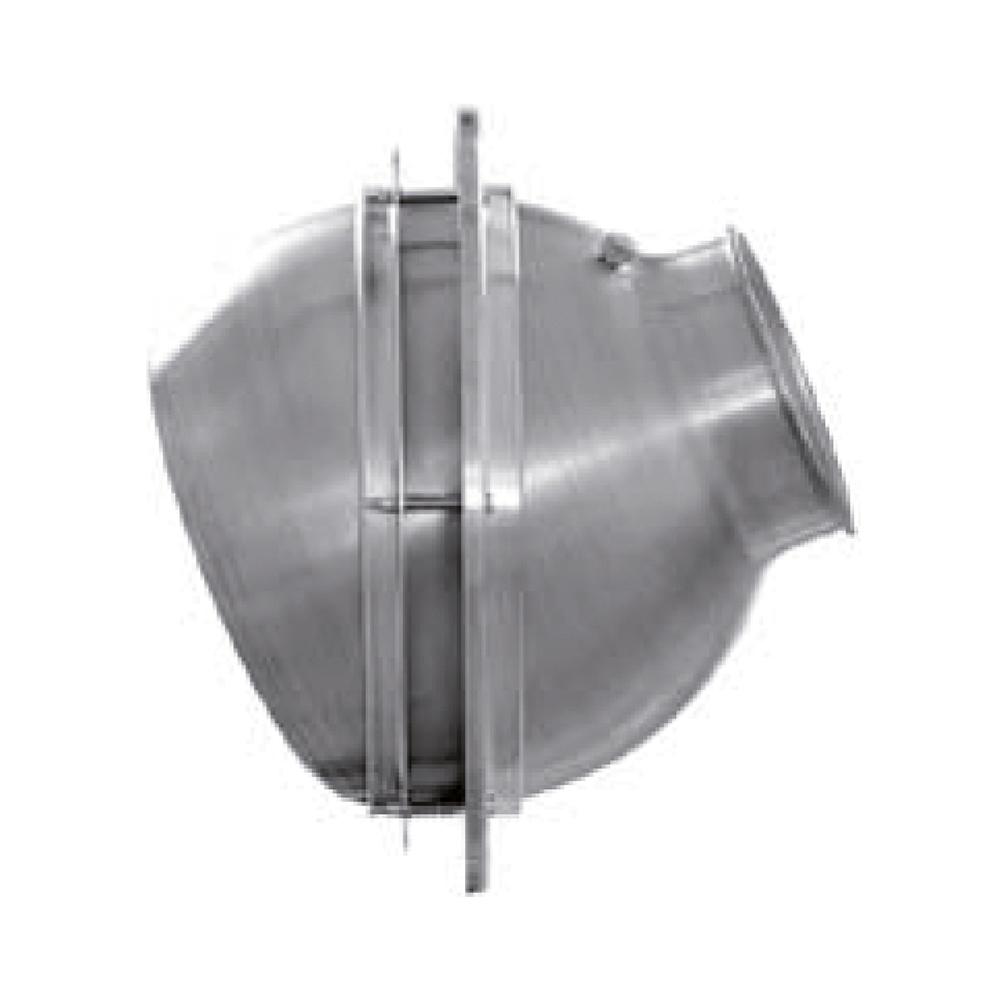

DUT
CARATTERISTICHE:
Diffusori a ugello a lancio profondo orientabili con angolo massimo di 30 ° nella versione base DUT e nella versione con serranda DUT-S. COSTRUZIONE:
Alluminio satinato naturale con primer trasparente. IMPIEGO:
A soffitto e a parete in mandata
Altezza di installazione 2,4 - 11,5 m.
FISSAGGIO:
Mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare. ACCESSORI:
RF: Raccordo per tubo flessibile.
RC: Raccordo per canale circolare.
CV: Copri vite.
Dimensioni
1= Serranda
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) -Y(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
80 |
0,0050 |
60 |
230 |
27 |
54 |
7,8 |
20,4 |
10 |
70 |
|
110 |
0,0095 |
120 |
400 |
29 |
55 |
10,5 |
26,3 |
10 |
70 |
|
150 |
0,0177 |
240 |
680 |
31 |
58 |
13,1 |
28,3 |
10 |
70 |
|
200 |
0,0314 |
400 |
1200 |
33 |
61 |
14,6 |
32,4 |
10 |
70 |
|
230 |
0,0415 |
570 |
1580 |
36 |
62 |
15,9 |
35,7 |
10 |
70 |
|
250 |
0,0491 |
690 |
1850 |
37 |
64 |
17,5 |
38,8 |
10 |
70 |
|
300 |
0,0707 |
900 |
2650 |
39 |
67 |
18,2 |
42,9 |
10 |
70 |
Istruzioni
MONTAGGIO SU CANALE E SU PARETE
MONTAGGIO SU CANALE E SU PARETE
DUT
F= Ugello
Dimensioni foto su canale e su parete
MONTAGGIO CON TUBO FLESSIBILE
1= Raccordo con tubo flessibile
DUT
MONTAGGIO IN BATTERIA

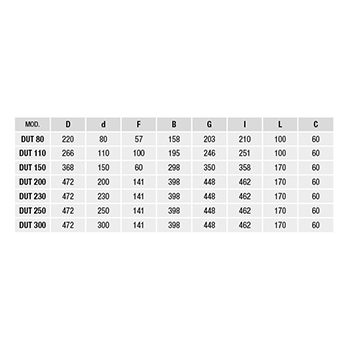

DATI DIMENSIONALI
U= Ugello
Testo per capitolato
DIFFUSORE A UGELLO IN ALLUMINIO SATINATO, A LANCIO PROFONDO ORIENTABILE CON ANGOLO MASSIMO DI 30°
COSTRUZIONE:
Alluminio satinato naturale con primer trasparente.
IMPIEGO:
A soffitto e a parete in mandata Altezza di installazione: 2,4 - 11,5 m.
FISSAGGIO:
Mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare.
ACCESSORI:
• RF: Raccordo per tubo flessibile.
• RC: Raccordo per canale circolare.
• CV: copri vite.
VERSIONE: Base modello DUT – con serranda modello DUTS
MODELLO: DUT*/***
