DLXS10
DLXS20
DLXS
1= Standard
DIMENSIUNI
N.*= Fante
mm= Lungime
Ø= Racord
N.**= Racord
Produse
DIFUZOARE
DLXS
CARACTERISTICI:

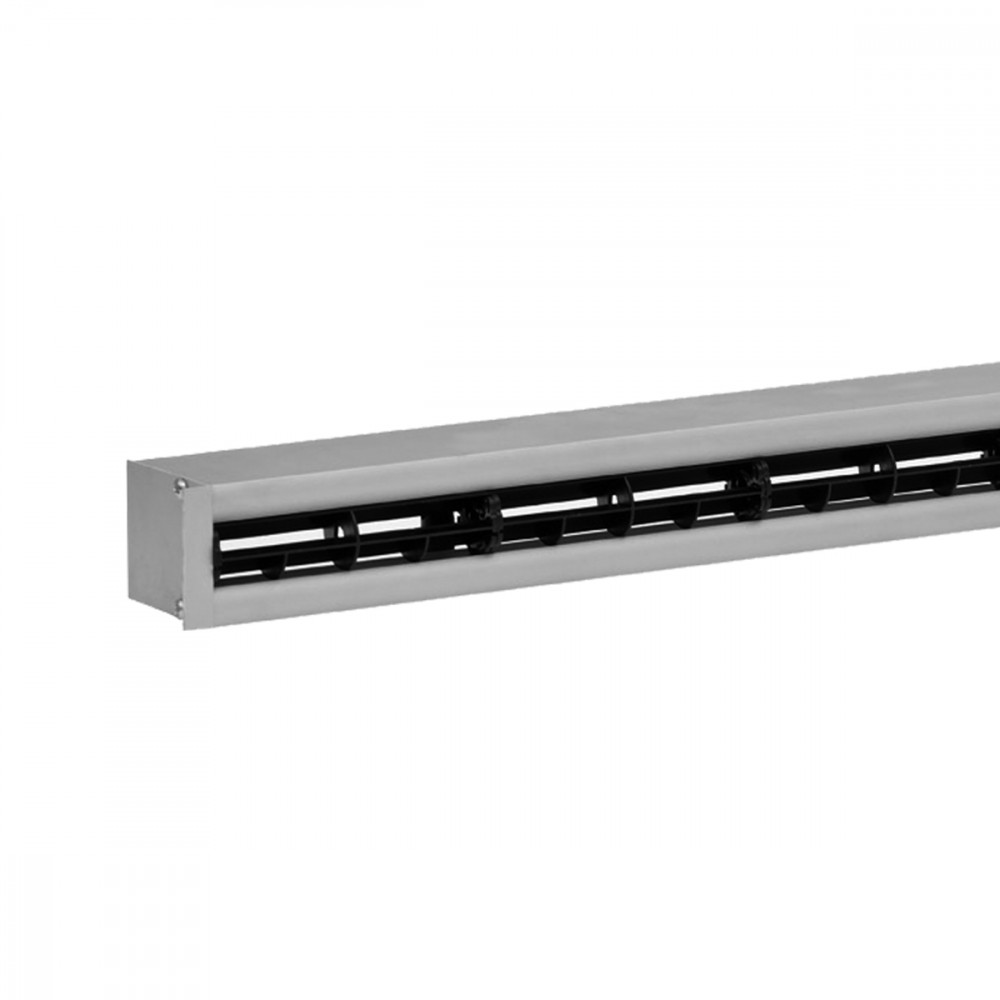

Difuzoare lineare cu deflectoare rotunde.
MONTAJ:
Din motive structurale, difuzorul este deja montat în plenumul său prin intermediul unui sistem de etașare.
Dimensiuni
1= Standard
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLXS1 |
0,0062 |
60 |
140 |
- |
42 |
3,3 |
7,7 |
10 |
50 |
|
DLXS2 |
0,0124 |
120 |
260 |
23 |
44 |
4,3 |
9,4 |
10 |
50 |
Accesorii și configurații
DLXS
1= EGALIZATOR DIN TABLĂ PERFORATĂ
DLXS
1= EGALIZATOR DIN TABLĂ PERFORATĂ
Textul specificațiilor
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO, SENZA CORNICE PERIMETRALE
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005 (versione B) o deflettore in polipropilene bianco RAL 9003 (versione W).
FISSAGGIO: Per motivi costruttivi il diffusore viene fornito già assemblato al plenum con metodo a tenuta d’aria. Il montaggio avviene quindi agganciandosi al plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLXS**/***/*** (tipo-n.feritorie-lunghezza mm)
