DLXS

CARACTERÍSTICAS:

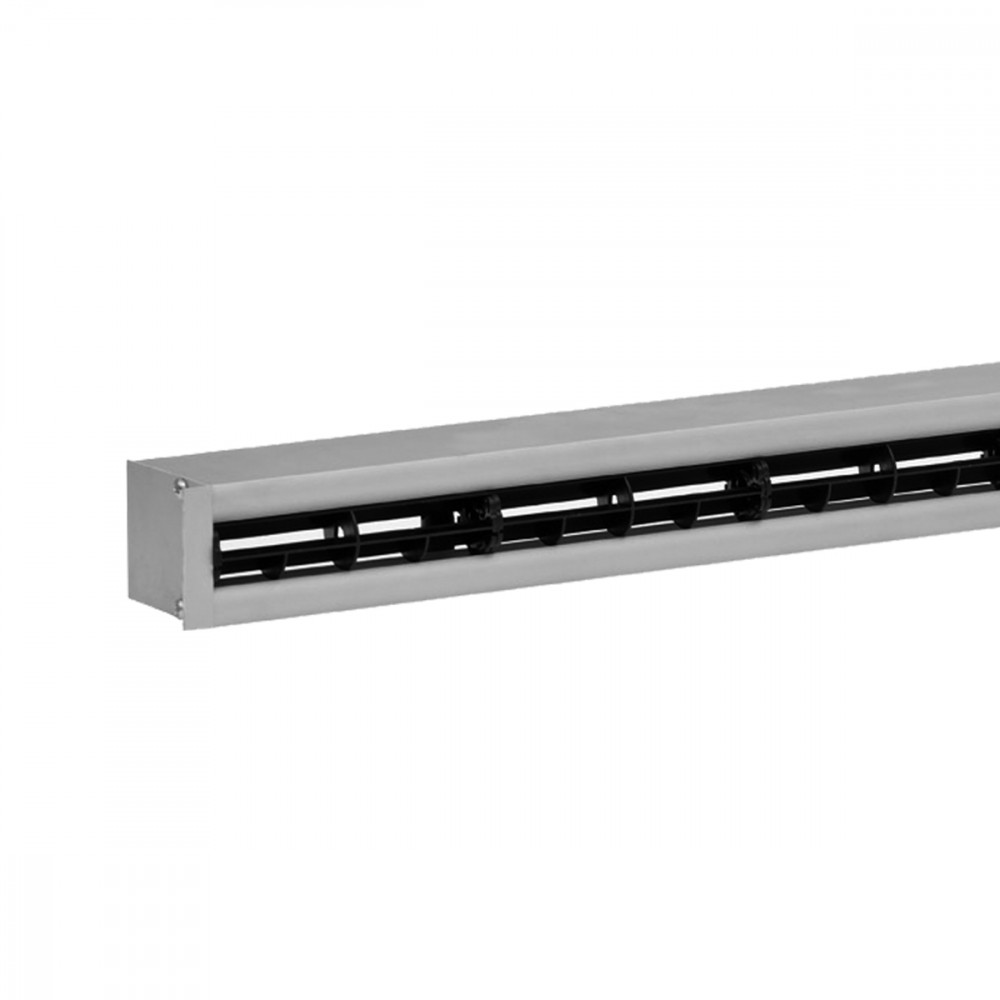

Difusores lineales de ranuras con deflector giratorio de perfil aerodinámico.

ESTRUCTURA:

Aluminio anodizado extruido, deflector de polipropileno negro RAL 9005 (versión B) o deflector de polipropileno blanco RAL 9003 (versión DW).

FIJACIÓN:

Por razones de construcción, el difusor se suministra ya montado en el plénum con método de estanqueidad al aire. El montaje se realiza por tanto mediante enganche al plénum.

Dimensiones

DLXS10

DLXS20

DLXS

1= Standard

MEDIDAS

N.*= ranuras mm= Longitud Ø= collarín ext. N.**= collarines

elección y dimensiones

DLXS

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLXS1	0,0062	60	140	-	42	3,3	7,7	10	50
DLXS2	0,0124	120	260	23	44	4,3	9,4	10	50

Accesorios y configuración

DLXS

1= Ecualizador de chapa perforada

DLXS

1= Ecualizador de chapa perforada

Texto de las características

DIFUSOR LINEAL DE ALUMINIO CON RANURAS Y CON DEFLECTOR GIRATORIO DE POLIPROPILENO CON PERFIL AERODINÁMICO, SIN MARCO PERIMETRAL

CONSTRUCCIÓN:
Aluminio galvanizado extruido, deflector de polipropileno negro RAL 9005 (versión B) o deflector de polipropileno blanco RAL 9003 (versión W).
FIJACIÓN: Por razones de construcción el difusor viene de serie ya montado a la cámara con método hermético. El montaje se realizar al engancharse a la cámara.
ACCESORIOS:
• Cámara de terminal de acero galvanizado con aislamiento.
MODELO: DLXS**/***/*** (tipo-nº.ranuras-longitud mm)
