Prodotti

DIFFUSORI

DLXS

CARATTERISTICHE:

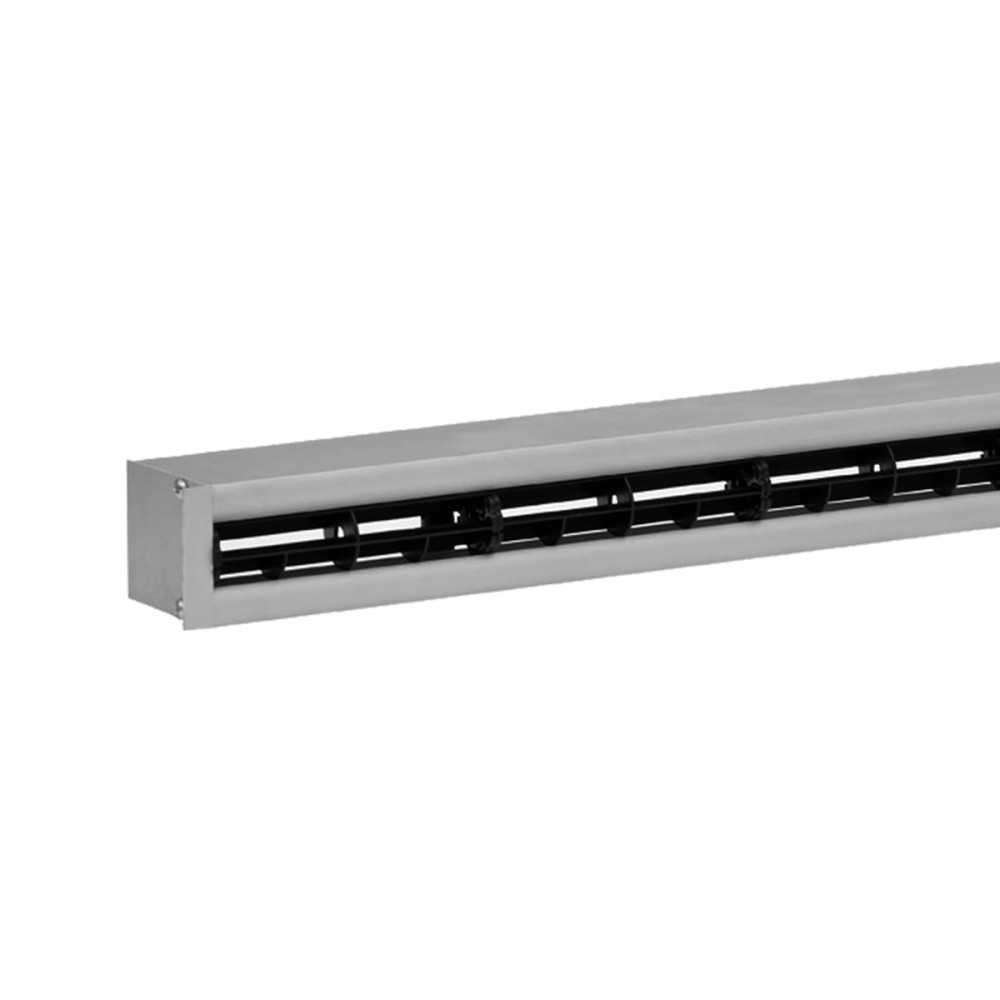

Diffusori lineari a feritoie con deflettore rotativo a profilo aerodinamico.
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005 (versione B) o deflettore in polipropilene bianco RAL 9003 (versione W).
IMPIEGO:
Per motivi costruttivi il diffusore viene fornito già assemblato al plenum con metodo a tenuta d’aria. Il montaggio avviene quindi agganciandosi al plenum.

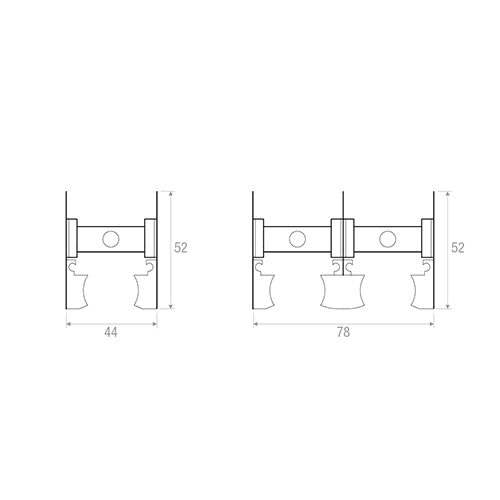

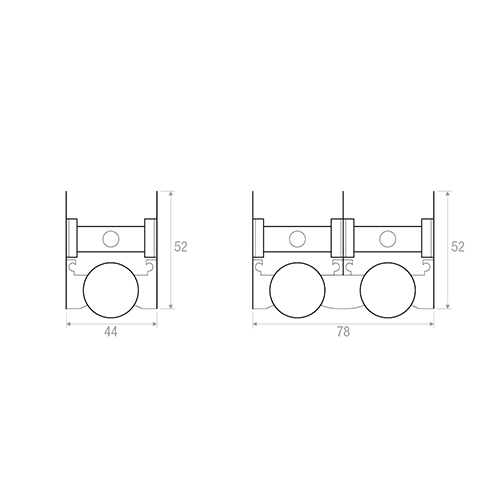

Dimensioni
Scelta e dimensionamento
DLXS

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

DLXS1

0,0062

60

140

-

42

3,3

7,7

10

50

DLXS2

0,0124

120

260

23

44

4,3

9,4

10

50

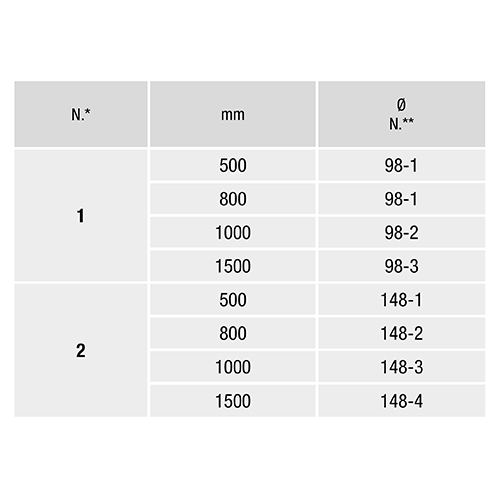

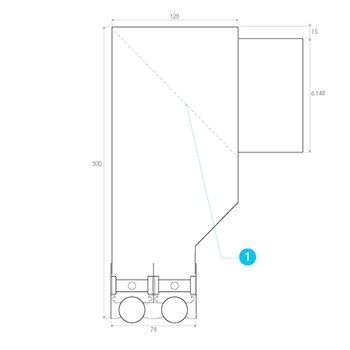

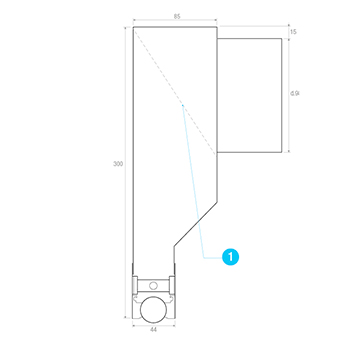

Accessori e configurazioni

DLXS

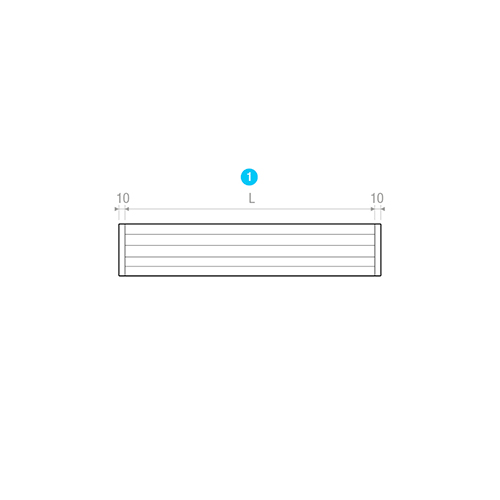

1= Equalizzatore in lamiera forata



DLXS

1= Equalizzatore in lamiera forata


Testo per capitolato

DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO, SENZA CORNICE PERIMETRALE

COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005 (versione B) o deflettore in polipropilene bianco RAL 9003 (versione W).
FISSAGGIO: Per motivi costruttivi il diffusore viene fornito già assemblato al plenum con metodo a tenuta d’aria. Il montaggio avviene quindi agganciandosi al plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLXS**/***/*** (tipo-n.feritorie-lunghezza mm)
