DLXS

MERKMALE:

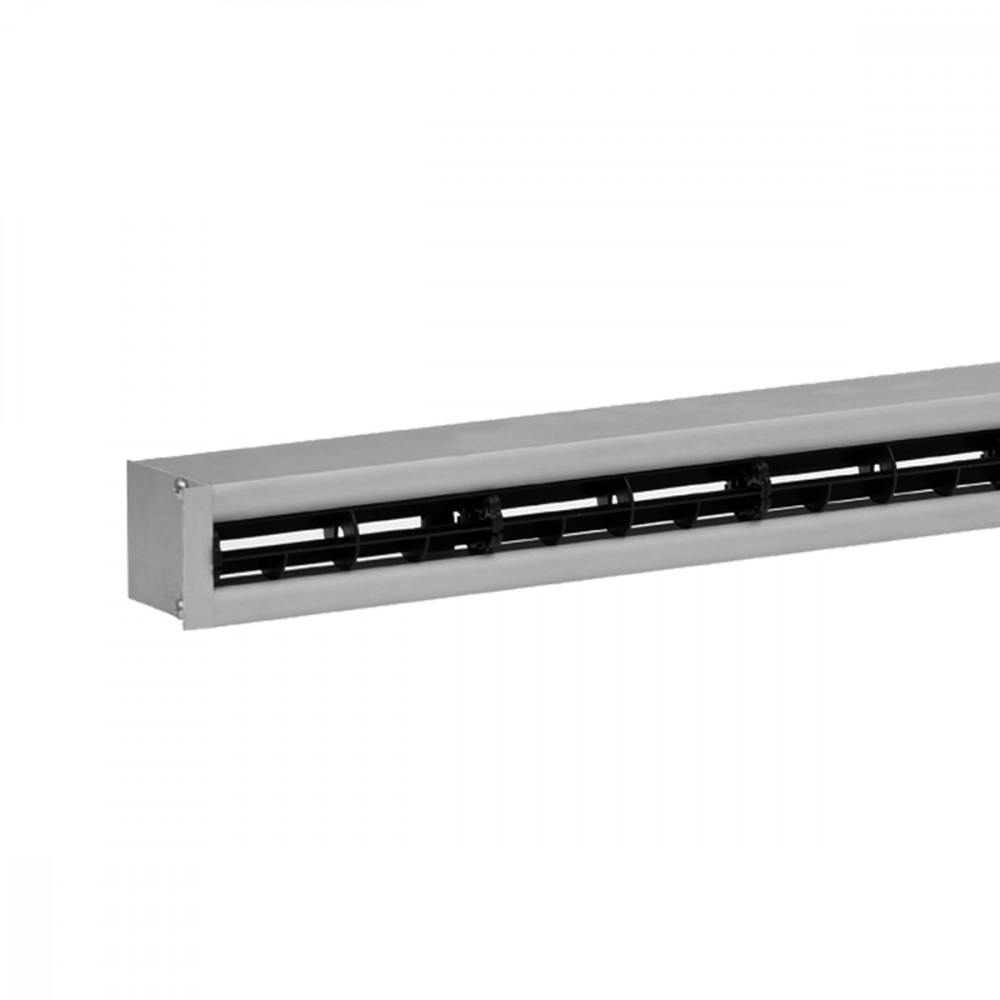

Lineare Luftschlitzauslässe mit einem rotierenden, aerodynamischen Leitblech.

AUSFÜHRUNG:

Eloxiertes, extrudiertes Aluminium, Luftlenkelement aus Polypropylen schwarz RAL 9005 (Version B) oder Luftlenkelement in weiß RAL 9003 (Version DW).

BEFESTIGUNG:

Aus baulichen Gründen wird der Luftdurchlass bereits mit montiertem Anschlusskasten luftdicht geliefert. Die Montage erfolgt daher durch Einhaken am Anschlusskasten.

Abmessungen

DLXS10

DLXS20

DLXS

1= Standard

MISURE

N.*= Anz. Schlitze mm= Länge Ø= Außenschelle N.**= Anz. Schellen

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLXS1	0,0062	60	140	-	42	3,3	7,7	10	50
DLXS2	0,0124	120	260	23	44	4,3	9,4	10	50

Zubehör und Konfigurationen

DLXS

1= Equalizer aus lochblech

DLXS

1= Equalizer aus lochblech

Text für Spezifikationen

DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO, SENZA CORNICE PERIMETRALE

COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005 (versione B) o deflettore in polipropilene bianco RAL 9003 (versione W).
FISSAGGIO: Per motivi costruttivi il diffusore viene fornito già assemblato al plenum con metodo a tenuta d’aria. Il montaggio avviene quindi agganciandosi al plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLXS**/***/*** (tipo-n.feritorie-lunghezza mm)
