DLPCB10
DLPCB20
DLPCB
1= Opțiune elemente de capăt 20 mm
DLPCB
1= Standard
DLPCB
1= Opțiune elemente de capăt 10 mm
Produse
DIFUZOARE

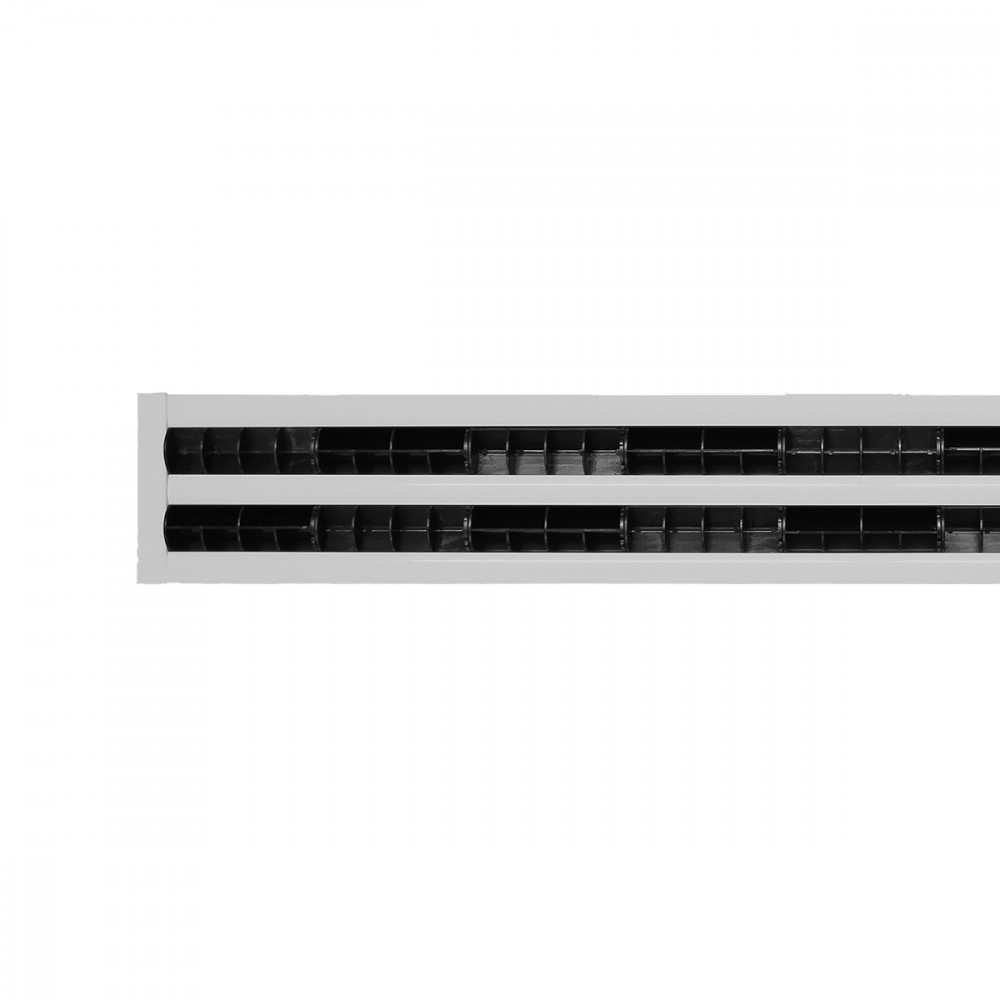

DLPCB
CARACTERISTICI:
Difuzoare lineare cu deflectoare rotunde pentru bataie jet lungă.
CONSTRUCȚIE:
Aluminiu anotizat extrudat, deflectoare negre din polipropilenă RAL 9005.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,6-4,0 m.
MONTAJ:
Prin clemă interioară mobilă.
Prin arcuri înăuntrul plenumului.
ACCESORII:
Plenum din otel galvanizat cu izolație termică.
Deflectori RAL 9003.
Dimensiuni
1= Opțiune elemente de capăt 20 mm
1= Standard
1= Opțiune elemente de capăt 10 mm
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLPCB1 1000 |
0,013 |
80 |
220 |
- |
43 |
3 |
7,4 |
10 |
50 |
|
DLPCB2 1000 |
0,026 |
190 |
420 |
24 |
45 |
4,1 |
9,1 |
10 |
50 |
|
DLPCB3 1000 |
0,039 |
270 |
600 |
25 |
47 |
4,4 |
10,1 |
10 |
50 |
|
DLPCB4 1000 |
0,052 |
340 |
760 |
25 |
47 |
4,8 |
10,7 |
10 |
50 |
* Fără egalizator și cu clapeta de reglaj complet deschisă
Accesorii și configurații
PDLCB1
1= TUBULATURĂ
2= ARC
Fixare în plenum cu ajutorul arcurilor CM
PDLCB2
1= ȘURUBURI PRINDERE
2=Clemă montaj interioară
3= ȘURUB
Fixare în plenum cu cleme de prindere CVL-CN
DLPCB
N.= Fante
L mm= Lungime
Ø= ștuț est.
N.= ștuțuri
CVL = Cleme montaj
CM= Arc
Instrucțiuni
Poziționare cleme CVL în plenum
1= Poziționare cleme CVL în plenum până în 1500 mm
Centrul cutiei plenum
1=Poziționare cleme CVL în plenum peste 1500 mm
CVL
Schimbare configurație CVL în PDL3 în PDL2 prin apăsare cu degetul
SOLUTȚIE MONTAJ CONTINUU
Punct blocare
Inserați clema în profil în direcția indicată.
SOLUTȚIE MONTAJ CONTINUU
Inserați clema în profil circa 10/15 m.
SOLUTȚIE MONTAJ CONTINUU
Combinați cele 2 părți.
SOLUTȚIE MONTAJ CONTINUU
Punct conexiune
Textul specificațiilor
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO PER GRANDI PORTATE
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003
MODELLO: DLPCB**/***/*** (tipo-n.feritorie-lunghezza mm)
