Produkte

LUFT-DURCHLÄSSE

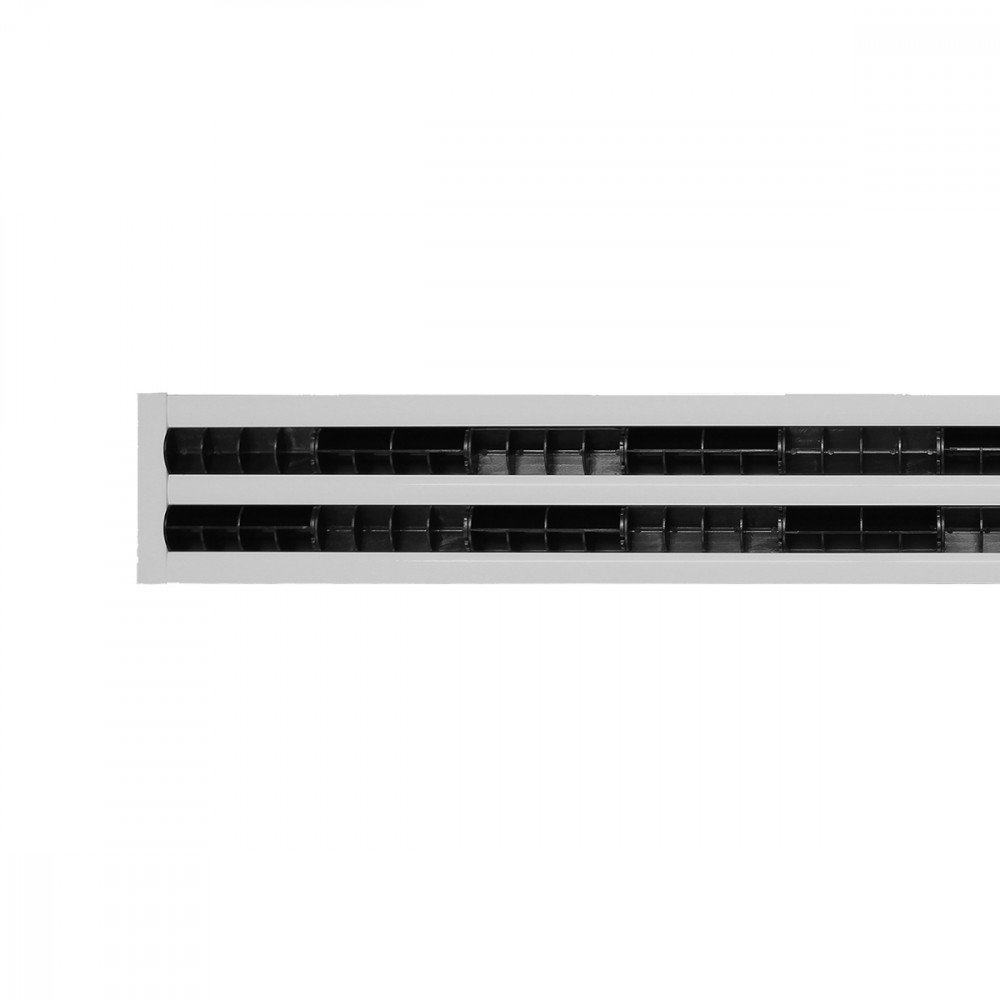

DLPCB

MERKMALE:

Lineare Luftschlitzauslässe mit einem rotierenden, aerodynamischen Leitblech für hohe Durchsätze.

AUSFÜHRUNG:

Eloxiertes, extrudiertes Aluminium, Luftlenkelement schwarz RAL 9005 aus Polypropylen.

EINSATZBEREICH:

:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,6-4,0 m.

BEFESTIGUNG:

Mit beweglichem Bügel innen.
Mit Federn im Anschlusskasten.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl mit Isolierung.
Luftlenkelement RAL 9003

Abmessungen

DLPCB10


DLPCB20


DLPCB


1= Option endkappe 20mm

DLPCB


1= Standard

DLPCB


1= Option endkappe 10mm
Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt * [Pa]

min

max

min

max

min

max

min

max

DLPCB1 1000

0,013

80

220

-

43

3

7,4

10

50

DLPCB2 1000

0,026

190

420

24

45

4,1

9,1

10

50

DLPCB3 1000

0,039

270

600

25

47

4,4

10,1

10

50

DLPCB4 1000

0,052

340

760

25

47

4,8

10,7

10

50

* ohne Equalizer und komplett offener Klappe

Zubehör und Konfigurationen

PDLCB1

1= Federrohr 2= Feder Befestigung am Anschlusskasten mit Feder CM

PDLCB2

1= Feststellschraube
2= Montagebrücke
3= schraube Befestigung am Anschlusskasten mit Bügel CVL-CN Montagestege

DLPCB

N.= Anz. Schlitze L mm= Länge Ø= Außenschelle N.= Anz. Schellen CVL = Montagesteg CM= Federn
Anweisungen

POSITIONIERUNG DER MONTAGESTEGE CVL IM ANSCHLUSSKASTEN

1= Seitliche Ansicht Position CVL Länge bis 1500 mm

ANSCHLUSSKASTEN MITTE

1= Seitliche Ansicht Position CVL Länge über 1500 mm

CVL

Änderung der Ausführung CVL von PDL 3 nach PDL 2 durch Fingerdruck

DURCHGEHENDE LÖSUNG

Befestigungspunkt Das Element in das Profil in die angezeigte Richtung einsetzen.

DURCHGEHENDE LÖSUNG

Das Element bis zu 10/15 mm bis zum Klemmpunkt einsetzen.

DURCHGEHENDE LÖSUNG

Die 2 Elemente verbinden.

DURCHGEHENDE LÖSUNG

Verbindungspunkt
Text für Spezifikationen

DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO PER GRANDI PORTATE

COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003
MODELLO: DLPCB**/***/*** (tipo-n.feritorie-lunghezza mm)
