Productos
DIFUSIÓN

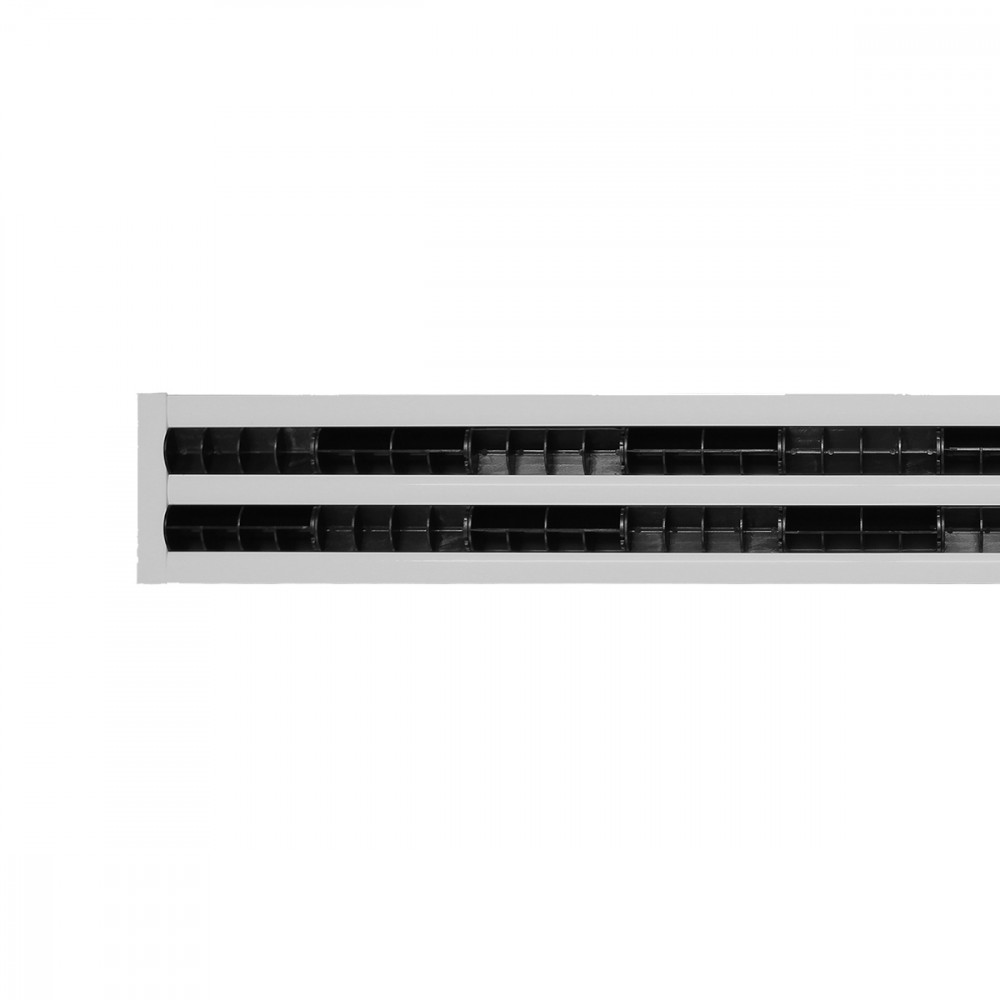

DLPCB
CARACTERÍSTICAS:
Difusores lineales de ranuras con deflector giratorio de perfil aerodinámico para grandes caudales.
ESTRUCTURA:
Aluminio anodizado extruido, deflector de polipropileno negro RAL 9005.
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,6-4,0 m.
FIJACIÓN:
Con estribo interno móvil.
Con muelles en el interior del plénum.
ACCESORIOS:
Plénum de conexión de acero galvanizado con aislamiento.
Deflector RAL 9003
Dimensiones
1= Opción laterales 20mm
1= Standard
1= Opción laterales 10mm
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLPCB1 1000 |
0,013 |
80 |
220 |
- |
43 |
3 |
7,4 |
10 |
50 |
|
DLPCB2 1000 |
0,026 |
190 |
420 |
24 |
45 |
4,1 |
9,1 |
10 |
50 |
|
DLPCB3 1000 |
0,039 |
270 |
600 |
25 |
47 |
4,4 |
10,1 |
10 |
50 |
|
DLPCB4 1000 |
0,052 |
340 |
760 |
25 |
47 |
4,8 |
10,7 |
10 |
50 |
* sin ecualizador y compuerta completamente abierta
Accesorios y configuración
PDLCB1
1= Tubo 2= Muelle Fijación al plénum con muelles CM
PDLCB2
1= Tornillos de fijación2=Estribo de fijación
3= Tornillo Fijación al plénum con estribos CVL-CN
DLPCB
N.= ranuras L mm= Longitud Ø= collarín ext. N.= collarines CVL = Estribos CM= MuellesInstrucciones
POSICIONAMIENTO ESTRIBOS CVL EN EL INTERIOR DEL PLÉNUM
1= Vista lateral posición CVL longitud hasta 1500 mm
CENTRO PLÉNUM
1= Vista lateral posición CVL longitud superior a 1500 mm
CVL
Modificación de la configuración CVL de PDL 3 a PDL 2 presionando con los dedos
EMPALME
Punto de bloqueo Introducir la pletina en el perfil en el sentido indicado.
EMPALME
Introducir la pletina hasta hacerla penetrar de 10/15 mm en el punto de bloqueo.
EMPALME
Unir los 2 elementos.
EMPALME
Punto de uniónTexto de las características
DIFUSOR LINEAL DE ALUMINIO CON RANURAS Y CON DEFLECTOR GIRATORIO DE POLIPROPILENO CON PERFIL AERODINÁMICO PARA GRANDES CAPACIDADES
CONSTRUCCIÓN:
Aluminio galvanizado extruido, deflector de polipropileno negro RAL 9005.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,6 - 4,0 m.
FIJACIÓN:
• Por medio de tornillos frontales.
• Con brida interna móvil.
• Con muelles en el interior de la cámara.
ACCESORIOS:
• Cámara de terminal de acero galvanizado con aislamiento.
• Deflector RAL 9003
MODELO: DLPCB**/***/*** (tipo-nº.ranuras-longitud mm)
