Prodotti
DIFFUSORI
DLPCB
CARATTERISTICHE:

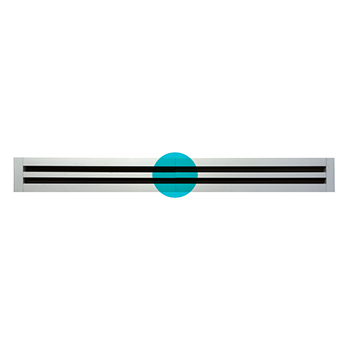

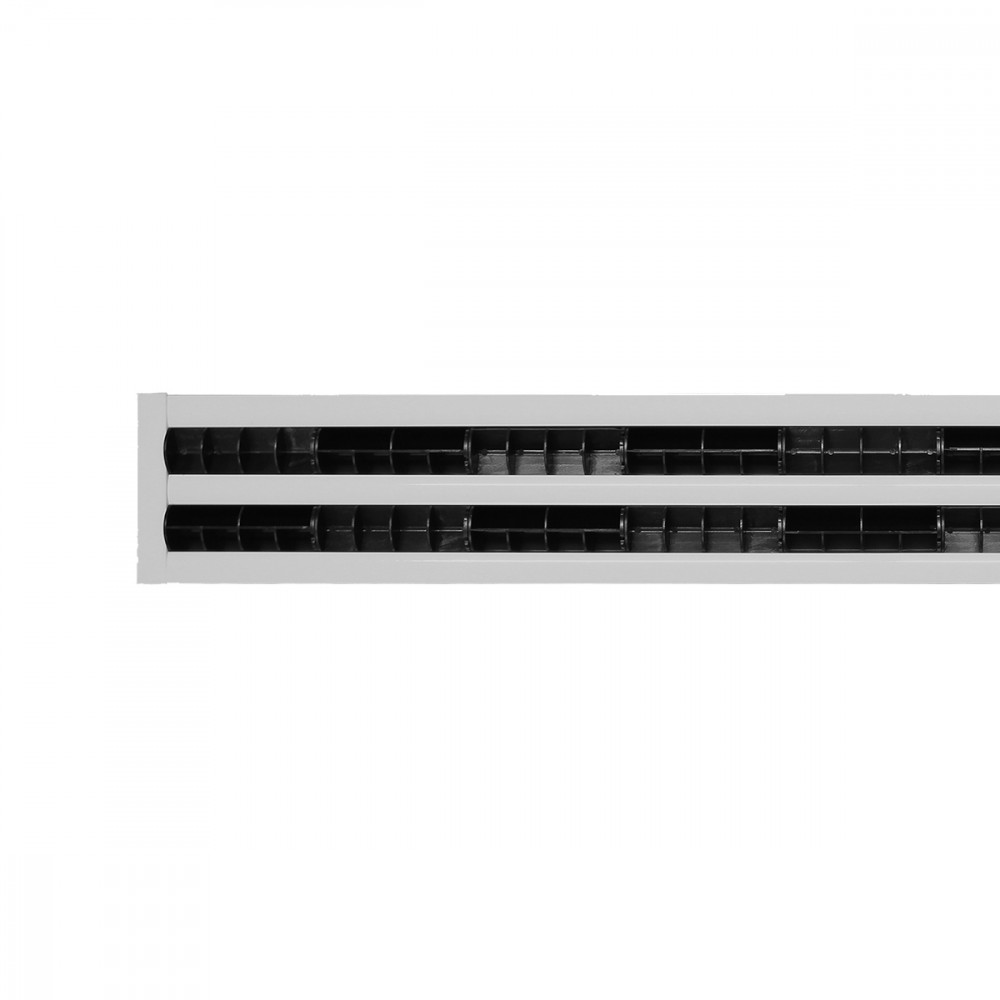

Diffusori lineari a feritoie con deflettore rotativo a profilo aerodinamico per grandi portate. COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005. IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003.

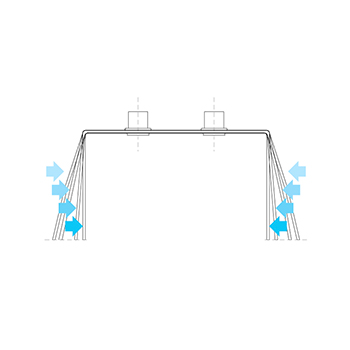

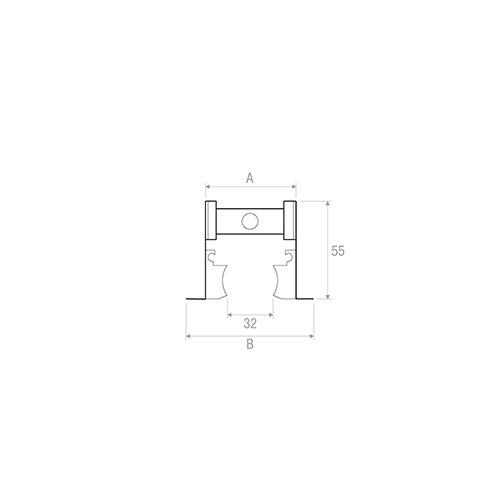

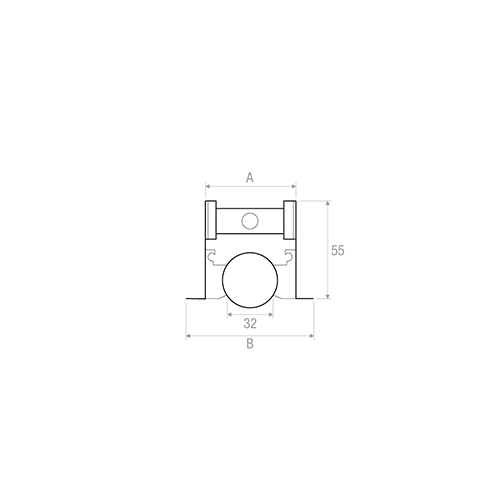

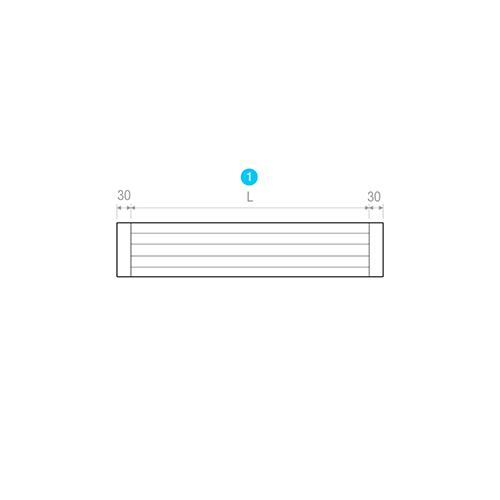

Dimensioni

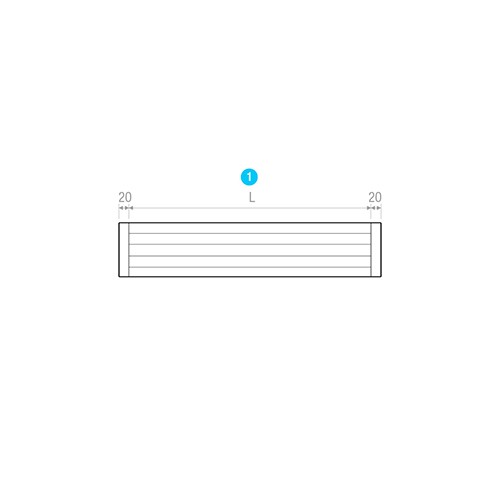

1= Opzione testata 20mm
1= Standard
1= Opzione testata 10mm
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLPCB1 1000 |
0,013 |
80 |
220 |
- |
43 |
3 |
7,4 |
10 |
50 |
|
DLPCB2 1000 |
0,026 |
190 |
420 |
24 |
45 |
4,1 |
9,1 |
10 |
50 |
|
DLPCB3 1000 |
0,039 |
270 |
600 |
25 |
47 |
4,4 |
10,1 |
10 |
50 |
|
DLPCB4 1000 |
0,052 |
340 |
760 |
25 |
47 |
4,8 |
10,7 |
10 |
50 |
* senza equalizzatore e serranda completamente aperta

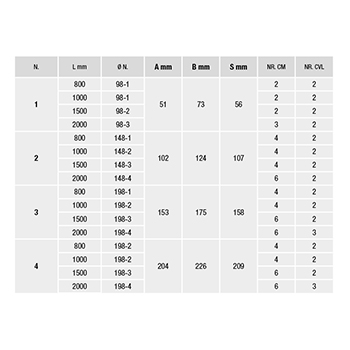

Accessori e configurazioni
PDLCB1
1= Tubetto
2= Molla

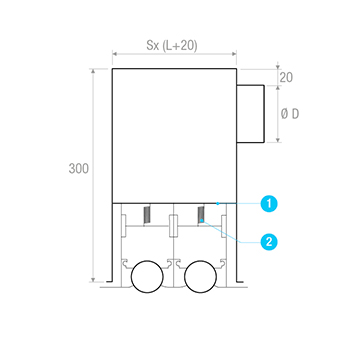

Fissaggio al plenum con molle CM
PDLCB2

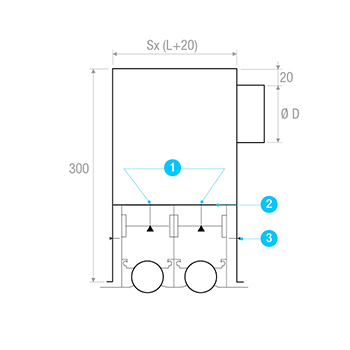

1= Viti di fissaggio
2= Staffa di fissaggio cavalletto.
3= Vite
Fissaggio al plenum con staffe CVL-CN cavalletti
DLPCB
N.= Feritoie
L mm= Larghezza
Ø= collarino est.
N.= Collarini
CVL = Cavalletti
CM= Molle
Istruzioni

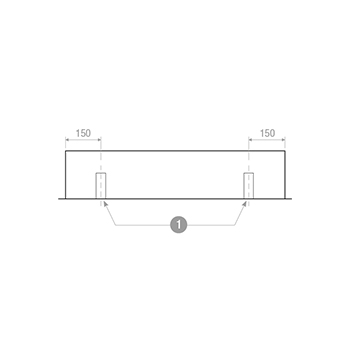

POSIZIONAMENTO CAVALLETTI CVL ALL’INTERNO DEL PLENUM
1= Vista laterale posizione CVL lunghezza sino 1500 mm
CENTRO PLENUM

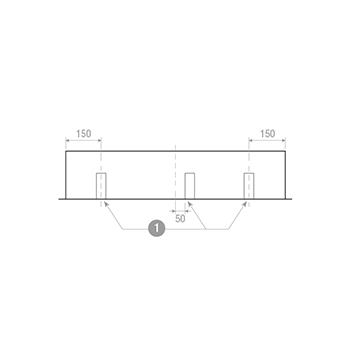

1= Vista laterale posizione CVL lunghezza oltre 1500 mm
CVL
Modifica configurazione CVL da PDL 3 a PDL 2 con pressione delle dita
SOLUZIONE DI CONTINUITÀ
Punto di bloccaggio

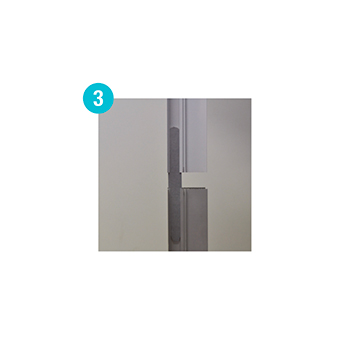

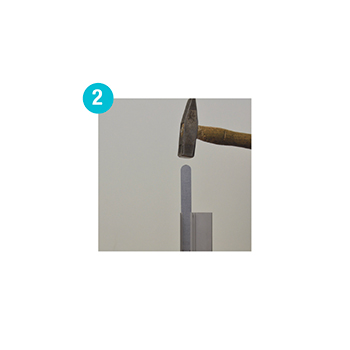

Inserire la staffa nel profilo nel senso indicato.
SOLUZIONE DI CONTINUITÀ

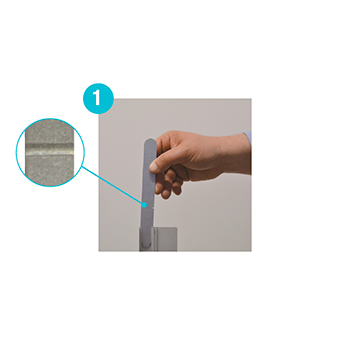

Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.
SOLUZIONE DI CONTINUITÀ
Unire i 2 elementi.
SOLUZIONE DI CONTINUITÀ
Punto di giunzione
Testo per capitolato
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE ROTATIVO IN POLIPROPILENE A PROFILO AERODINAMICO PER GRANDI PORTATE
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
• Deflettore RAL 9003
MODELLO: DLPCB**/***/*** (tipo-n.feritorie-lunghezza mm)
