DLN
CARACTERISTICI:

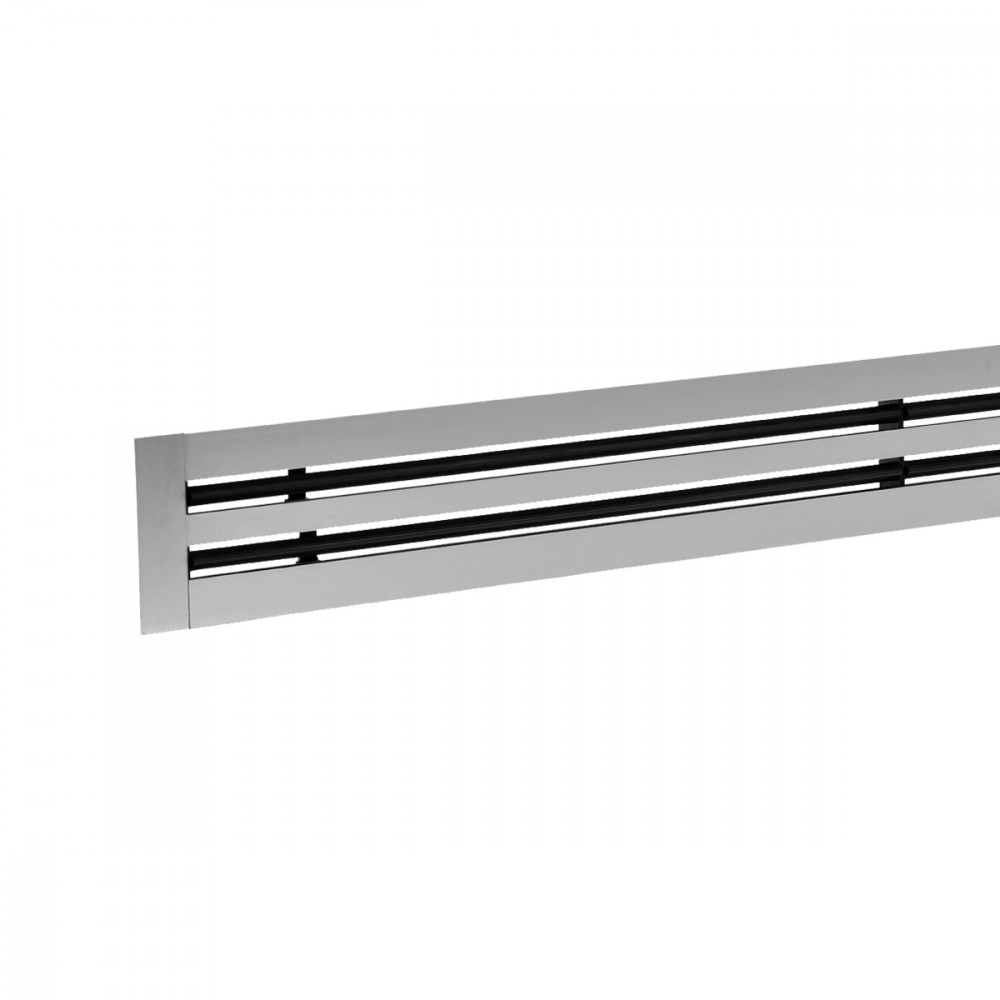

Difuzor linear cu deflector în formă de picătură.
CONSTRUCȚIE:
Aluminiu anotizat extrudat, deflectoare negre din polipropilenă RAL 9005 (culoare albă RAL 9003 la cerere).
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,5-3,1 m.
MONTAJ:
Prin clemă interioară mobilă.
Prin arcuri înăuntrul plenumului.
ACCESORII:
Plenum din otel galvanizat cu izolație termică.
Dimensiuni
1 Fante
2 Fante
1= Standard
1= Opțiune elemente de capăt 20 mm
1= Opțiune elemente de capăt 10 mm
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLN1 1000 |
0,01061 |
120 |
280 |
31 |
50 |
3,6 |
8,6 |
10 |
50 |
|
DLN2 1000 |
0,02073 |
240 |
550 |
30 |
49 |
5 |
11,8 |
10 |
50 |
|
DLN3 1000 |
0,03085 |
350 |
820 |
29 |
48 |
5,9 |
14,1 |
10 |
50 |
|
DLN4 1000 |
0,04097 |
470 |
1080 |
29 |
47 |
6,8 |
16 |
10 |
50 |
|
DLN5 1000 |
0,05109 |
580 |
1350 |
28 |
47 |
7,5 |
17,7 |
10 |
50 |
|
DLN6 1000 |
0,06121 |
700 |
1620 |
28 |
47 |
8,2 |
19,3 |
10 |
50 |
|
DLN7 1000 |
0,07133 |
810 |
1890 |
28 |
46 |
8,7 |
20,7 |
10 |
50 |
|
DLN8 1000 |
0,08145 |
930 |
2160 |
27 |
46 |
9,3 |
22 |
10 |
50 |
*Fără placă egalizare și cu registrul de reglaj complet deschis
Accesorii și configurații
PDL1
1= TUBULATURĂ
2= ARC
PDL2
1= ȘURUBURI PRINDERE
2= CLEMĂ MONTAJ INTERIOARĂ
3= ȘURUB
Fixare în plenum cu cleme de prindere CVL
PDL3
1= ȘURUBURI PRINDERE
2= CLEMĂ MONTAJ INTERIOARĂ, ÎNCLINATĂ
Fixare în plenum prin intermediul clemelor înclinate CVL
DLN90
DLN10
DLN40
DLN20
DLN50
DLN30
DLN
N.= Fante
L mm= Lungime
Ø= ștuț est.
N.= ștuțuri
CVL = Cleme montaj
CM= Arc
Instrucțiuni
DLNR
Difuzor linear cu dispozitiv orientare lamele extern.
Lungime maximă 1500 mm.
Creștere preț 15%
DLN
DLN
CVL
Schimbare configurație CVL în PDL 3 în PDL 2 prin apăsare cu degetul
SOLUTȚIE MONTAJ CONTINUU
Punct blocare
Inserați clema în profil în direcția indicată.
SOLUTȚIE MONTAJ CONTINUU
Inserați clema în profil circa 10/15 m.
SOLUTȚIE MONTAJ CONTINUU
Combinați cele 2 părți.
SOLUTȚIE MONTAJ CONTINUU
Punct conexiune
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
1) Agățați arcul de tubul de montaj din interiorul plenumului.
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
2) Aduceți difuzorul spre plenum și trageți de arc până ce acesta agață cuiul de blocaj de pe difuzor, până când difuzorul și plenumul formează o structură unitară.
1= CÂRLIG AGĂȚARE
2= TUB ÎN INTERIORUL PLENUMULUI
3= CUI AUTO-BLOCANT PE DIFUZOR
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
3) Asigurați-vă că prinderea este fermă.
1= CÂRLIG AGĂȚARE
2= TUB ÎN INTERIORUL PLENUMULUI
3= CUI AUTO-BLOCANT PE DIFUZOR
Textul specificațiilor
