DLN50
1 Ranuras
DLN250
2 Ranuras
DLN
1= Standard
DLN
1= Opción laterales 20mm
DLN
1= Opción laterales 10mm
Productos
DIFUSIÓN
DLN
CARACTERÍSTICAS:
Difusores lineales con ranuras con deflector de perfil de gota.
ESTRUCTURA:
Aluminio anodizado extruido, deflector negro RAL 9005 de polipropileno (blanco RAL 9016 a petición DLN/DW).
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,5-3,1 m.
FIJACIÓN:
Con estribo interno móvil.
Con muelles en el interior del plénum.
ACCESORIOS:
Plénum de conexión de acero galvanizado con aislamiento.
Dimensiones
1 Ranuras
2 Ranuras
1= Standard
1= Opción laterales 20mm
1= Opción laterales 10mm
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLN1 1000 |
0,01061 |
120 |
280 |
31 |
50 |
3,6 |
8,6 |
10 |
50 |
|
DLN2 1000 |
0,02073 |
240 |
550 |
30 |
49 |
5 |
11,8 |
10 |
50 |
|
DLN3 1000 |
0,03085 |
350 |
820 |
29 |
48 |
5,9 |
14,1 |
10 |
50 |
|
DLN4 1000 |
0,04097 |
470 |
1080 |
29 |
47 |
6,8 |
16 |
10 |
50 |
|
DLN5 1000 |
0,05109 |
580 |
1350 |
28 |
47 |
7,5 |
17,7 |
10 |
50 |
|
DLN6 1000 |
0,06121 |
700 |
1620 |
28 |
47 |
8,2 |
19,3 |
10 |
50 |
|
DLN7 1000 |
0,07133 |
810 |
1890 |
28 |
46 |
8,7 |
20,7 |
10 |
50 |
|
DLN8 1000 |
0,08145 |
930 |
2160 |
27 |
46 |
9,3 |
22 |
10 |
50 |
* sin ecualizador y compuerta completamente abierta
Accesorios y configuración
PDL1
1= Tubo 2= Muelle
PDL2
1= Tornillos de fijación 2= Estribo de fijación 3= Tornillo Sujeción al plenum con estribos CVL
PDL3
1= Tornillos de fijación 2= Estribo de fijación inclinado Fijación al plénum con estribos inclinados CVL
DLN90
DLN10
DLN40
DLN20
DLN50
DLN30
DLN
N.= ranuras L mm= Longitud Ø= collarín ext. N.= collarines CVL = Estribos CM= MuellesInstrucciones
DLNR
Difusor lineal con rueda externa de regulación Longitud máxima 1500 mm Precio aumento de 15%
DLN
DLN
CVL
Modificación de la configuración CVL de PDL 3 a PDL 2 presionando con los dedos
EMPALME
Punto de bloqueo Introducir la pletina en el perfil en el sentido indicado.
EMPALME
Introducir la pletina hasta hacerla penetrar de 10/15 mm en el punto de bloqueo.
EMPALME
Unir los 2 elementos.
EMPALME
Punto de unión
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
1) Enganchar el muelle al tubo de fijación colocado en el interior del plénum.
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
2) Acercar el difusor al plénum y, utilizando el gancho, alargar el muelle y engancharlo al pivote autobloqueante ubicado en el difusor a fin de bloquear la estructura. 1= gancho de fijación 2= tubo en plénum 3= pivote autobloqueante en difusor
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
3) Asegurarse de que la fijación sea firme. 1= gancho de fijación 2= tubo en plénum 3= pivote autobloqueante en difusorTexto de las características

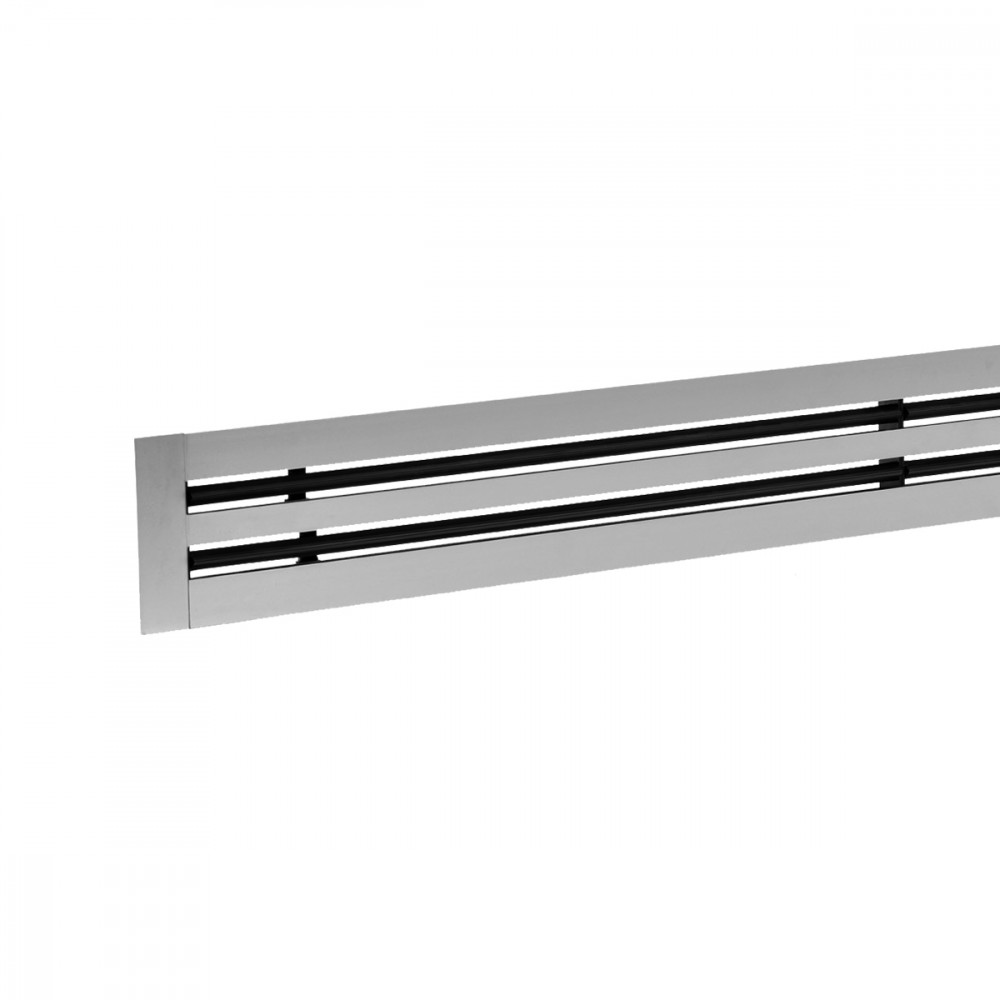

DIFUSOR LINEAL DE ALUMINIO CON RANURAS Y CON DEFLECTOR DE POLIPROPILENO CENTRAL AERODINÁMICO
CONSTRUCCIÓN:
Aluminio galvanizado extruido, deflectores negros RAL 9005 de polipropileno (blanco RAL 9003 bajo pedido).
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 - 3,1 m.
FIJACIÓN:
• Por medio de tornillos frontales.
• Con brida interna móvil.
• Con muelles en el interior de la cámara.
ACCESORIOS:
• Cámara de terminal de acero galvanizado con aislamiento.
MODELO: DLN**/***/*** (tipo-nº.ranuras-longitud mm)
Descargar documentación
DLNSolicitud de información
Escríbenos un mensaje
