DLN50
1 Schlitz
DLN250
2 Schlitze
DLN
1= Standard
DLN
1= Option endkappe 20mm
DLN
1= Option endkappe 10mm
Produkte
LUFT-DURCHLÄSSE

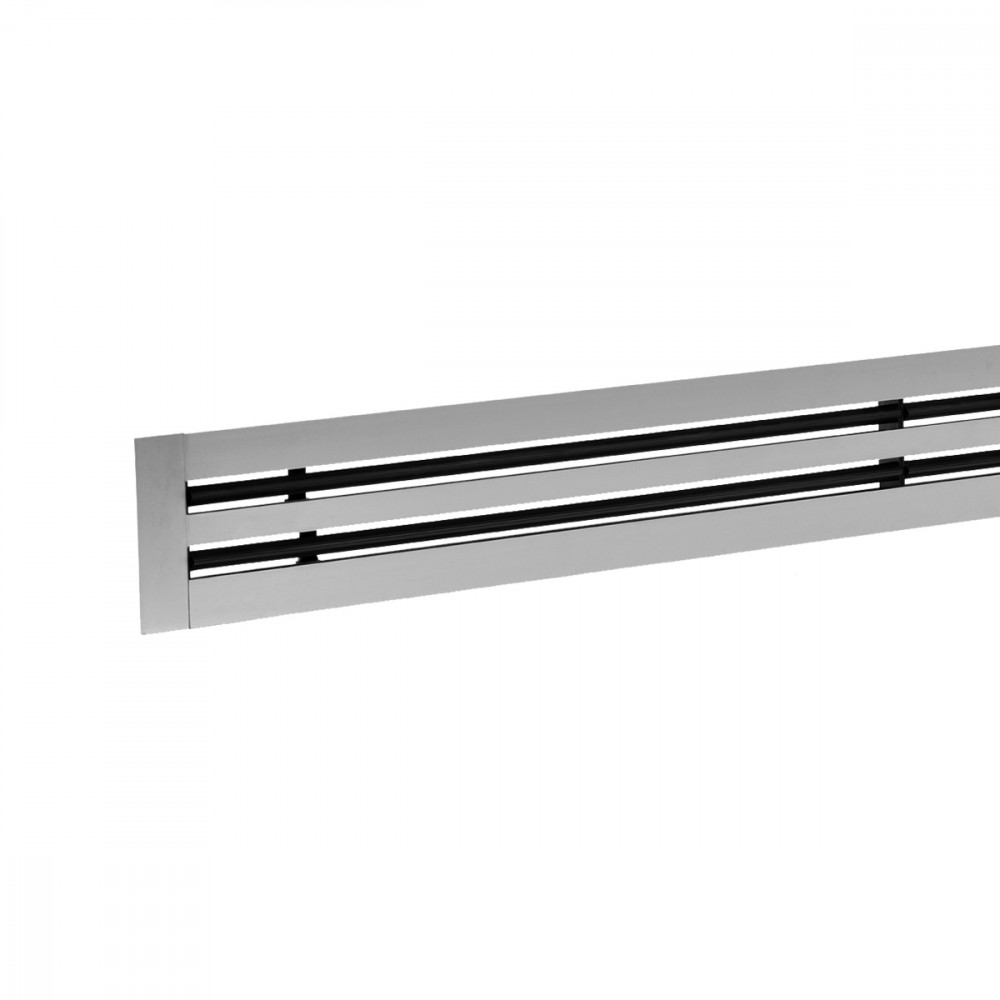

DLN
MERKMALE:
Lineare Luftschlitzauslässe auf Platte mit einem tropfenförmigen Leitblech.
AUSFÜHRUNG:
Eloxiertes, extrudiertes Aluminium, Luftlenkelement schwarz RAL 9005 aus Polypropylen (weiß RAL 9016 auf Anfrage DLN/DW).
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.
BEFESTIGUNG:
Mit beweglichem Bügel innen.
Mit Federn im Anschlusskasten.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl mit Isolierung.
Abmessungen
1 Schlitz
2 Schlitze
1= Standard
1= Option endkappe 20mm
1= Option endkappe 10mm
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLN1 1000 |
0,01061 |
120 |
280 |
31 |
50 |
3,6 |
8,6 |
10 |
50 |
|
DLN2 1000 |
0,02073 |
240 |
550 |
30 |
49 |
5 |
11,8 |
10 |
50 |
|
DLN3 1000 |
0,03085 |
350 |
820 |
29 |
48 |
5,9 |
14,1 |
10 |
50 |
|
DLN4 1000 |
0,04097 |
470 |
1080 |
29 |
47 |
6,8 |
16 |
10 |
50 |
|
DLN5 1000 |
0,05109 |
580 |
1350 |
28 |
47 |
7,5 |
17,7 |
10 |
50 |
|
DLN6 1000 |
0,06121 |
700 |
1620 |
28 |
47 |
8,2 |
19,3 |
10 |
50 |
|
DLN7 1000 |
0,07133 |
810 |
1890 |
28 |
46 |
8,7 |
20,7 |
10 |
50 |
|
DLN8 1000 |
0,08145 |
930 |
2160 |
27 |
46 |
9,3 |
22 |
10 |
50 |
* ohne Equalizer und komplett offener Klappe
Zubehör und Konfigurationen
PDL1
1= Federrohr 2= Feder
PDL2
1= Feststellschraube 2= Befestigungselement 3= schraube Befestigung am Anschlusskasten mit Montagestegen CVL
PDL3
1= Feststellschraube 2= Schräges befestigungselement Befestigung am Anschlusskasten mit geneigten Montagestegen CVL
DLN90
DLN10
DLN40
DLN20
DLN50
DLN30
DLN
N.= Anz. Schlitze L mm= Länge Ø= Außenschelle N.= Anz. Schellen CVL = Montagesteg CM= FedernAnweisungen
DLNR
Gerader Luftdurchlass mit Einstellring außen Maximale Länge 1500 mm Preiserhöhung 15%
DLN
DLN
CVL
Änderung der Ausführung CVL von PDL 3 nach PDL 2 durch Fingerdruck
DURCHGEHENDE LÖSUNG
Befestigungspunkt Das Element in das Profil in die angezeigte Richtung einsetzen.
DURCHGEHENDE LÖSUNG
Das Element bis zu 10/15 mm bis zum Klemmpunkt einsetzen.
DURCHGEHENDE LÖSUNG
Die 2 Elemente verbinden.
DURCHGEHENDE LÖSUNG
Verbindungspunkt
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
1) Die Feder am Befestigungssteg im Anschlusskasten innen einhaken.
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
2) Den Luftdurchlass am Anschlusskasten anbringen, mit dem Haken die Feder auseinanderziehen und am selbstverriegelden Stift am Luftdurchlass einhaken, so dass die Struktur einheitlich blockiert wird. 1= sicherheitsöse 2= federrohr im anschlusskasten 3= selbstverriegelungs- stift am luftdurchlass
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
3) Sich versichern, dass die Befestigung sicher ist. 1= sicherheitsöse 2= federrohr im anschlusskasten 3= selbstverriegelungs- stift am luftdurchlassText für Spezifikationen
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE IN POLIPROPILENE CENTRALE AERODINAMICO
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore nero RAL 9005 in polipropilene (bianco RAL 9003 su richiesta).
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLN**/***/*** (tipo-n.feritorie-lunghezza mm)
