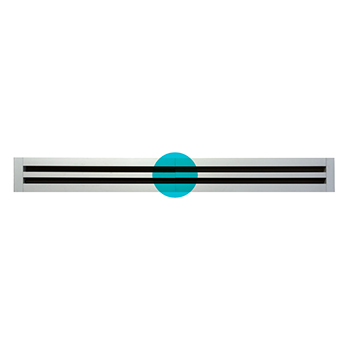

DLN50
1 Feritoia
DLN250
2 Feritoie

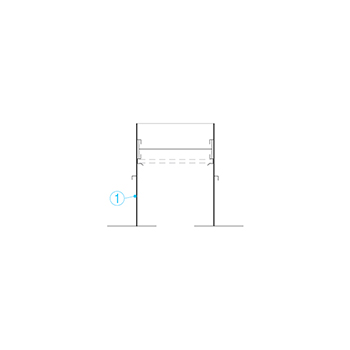

DLN
1= Standard
DLN
1= Opzione testata 20mm
DLN
1= Opzione testata 10mm
Prodotti
DIFFUSORI

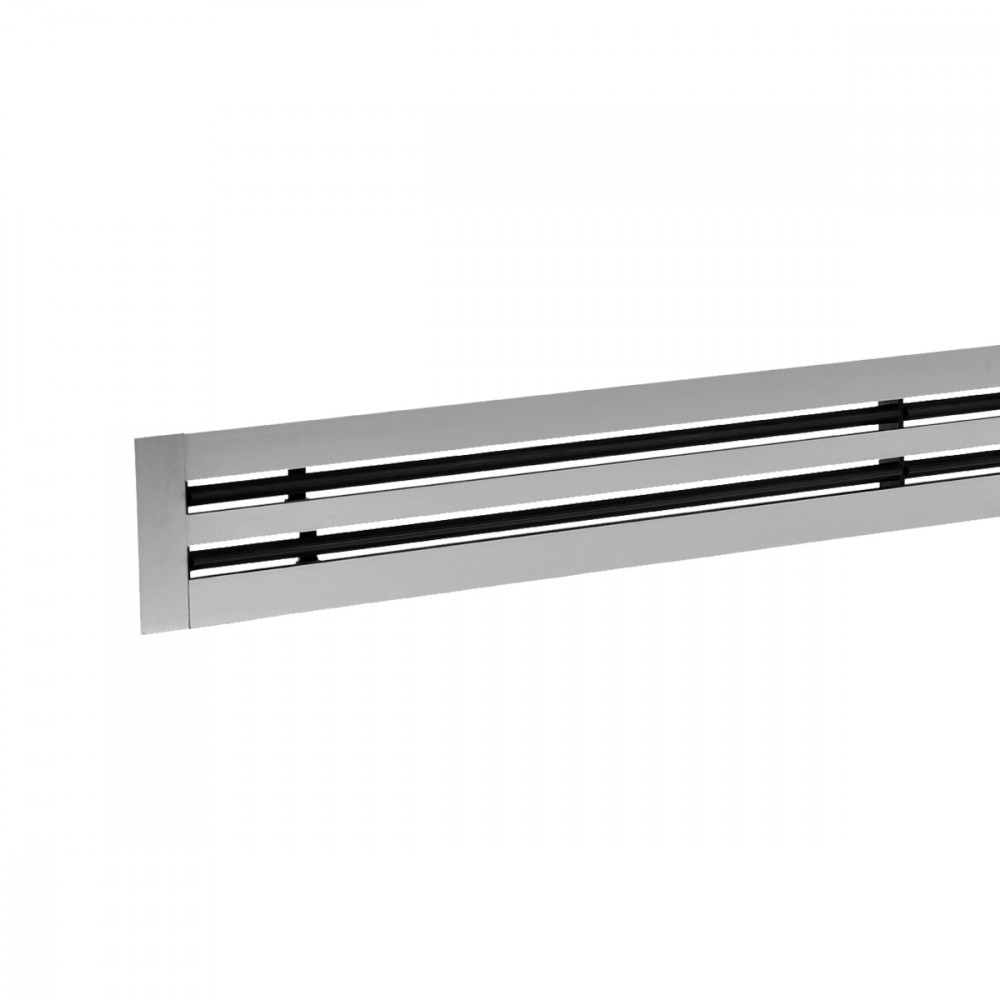

DLN

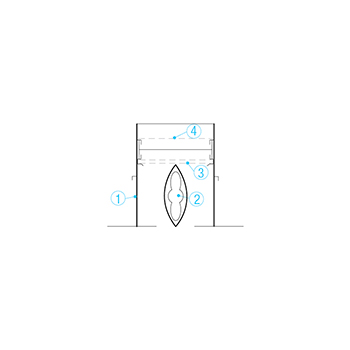

CARATTERISTICHE:

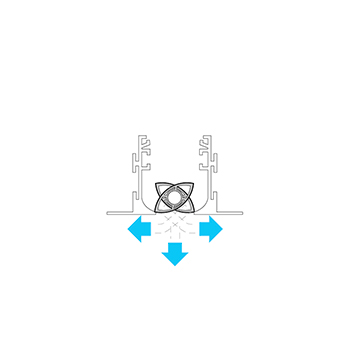

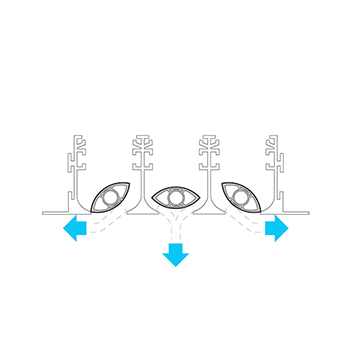

Diffusori lineari a feritoie con deflettore a goccia. COSTRUZIONE:
Alluminio anodizzato estruso, deflettore nero RAL 9005 in polipropilene (bianco RAL 9003 su richiesta). IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento. Dimensioni
1 Feritoia
2 Feritoie
1= Standard
1= Opzione testata 20mm
1= Opzione testata 10mm
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLN1 1000 |
0,01061 |
120 |
280 |
31 |
50 |
3,6 |
8,6 |
10 |
50 |
|
DLN2 1000 |
0,02073 |
240 |
550 |
30 |
49 |
5 |
11,8 |
10 |
50 |
|
DLN3 1000 |
0,03085 |
350 |
820 |
29 |
48 |
5,9 |
14,1 |
10 |
50 |
|
DLN4 1000 |
0,04097 |
470 |
1080 |
29 |
47 |
6,8 |
16 |
10 |
50 |
|
DLN5 1000 |
0,05109 |
580 |
1350 |
28 |
47 |
7,5 |
17,7 |
10 |
50 |
|
DLN6 1000 |
0,06121 |
700 |
1620 |
28 |
47 |
8,2 |
19,3 |
10 |
50 |
|
DLN7 1000 |
0,07133 |
810 |
1890 |
28 |
46 |
8,7 |
20,7 |
10 |
50 |
|
DLN8 1000 |
0,08145 |
930 |
2160 |
27 |
46 |
9,3 |
22 |
10 |
50 |
* senza equalizzatore e serranda completamente aperta
Accessori e configurazioni

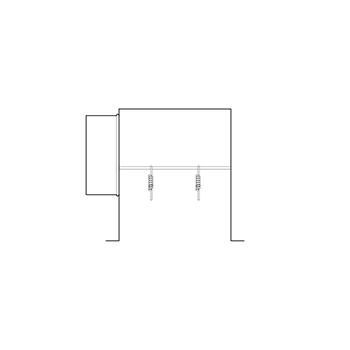

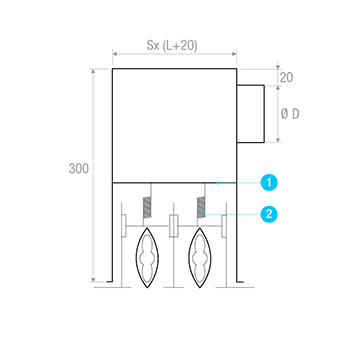

PDL1
1= Tubetto
2= Molla

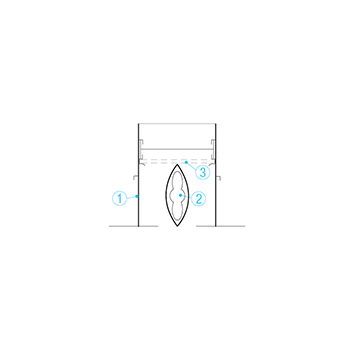

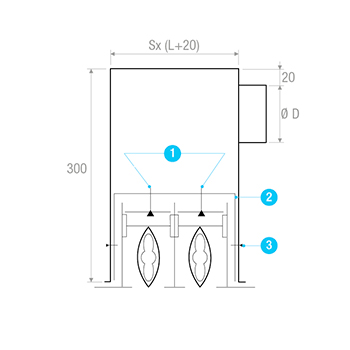

PDL2
1= Viti di fissaggio
2= Staffa di fissaggio cavalletto
3= Vite
Fissaggio al plenum con staffe CVL cavalletti

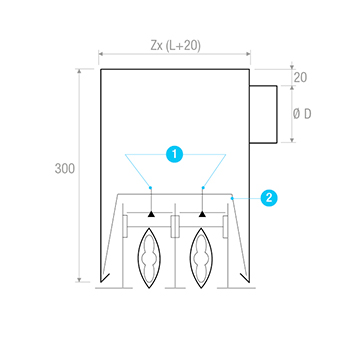

PDL3
1= Viti di fissaggio
2= Staffa di fissaggio inclinata cavalletto
Fissaggio al plenum con staffe inclinate CVL cavalletti

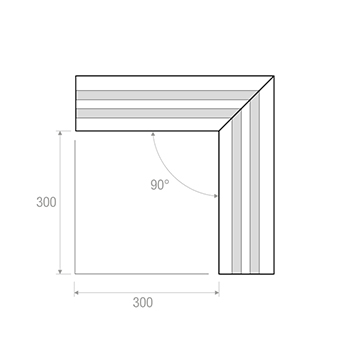

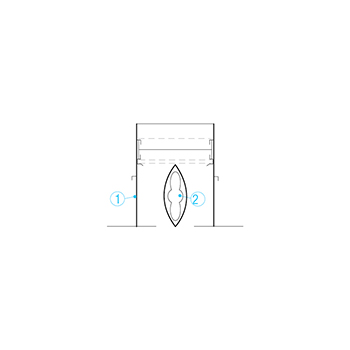

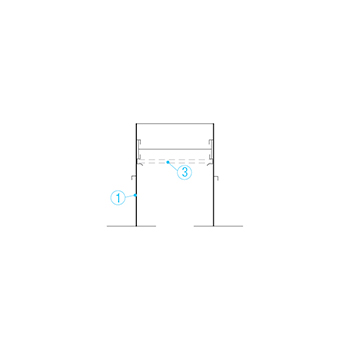

DLN90
DLN10
DLN40
DLN20
DLN50
DLN30

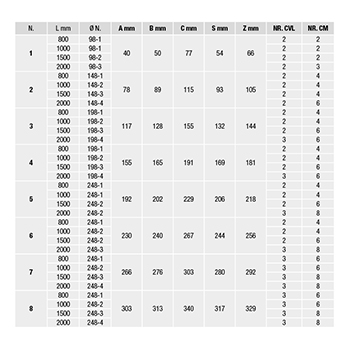

DLN
N.= Feritoie
L mm= Larghezza
Ø= collarino est.
N.= Collarini
CVL = Cavalletti
CM= Molle
Istruzioni

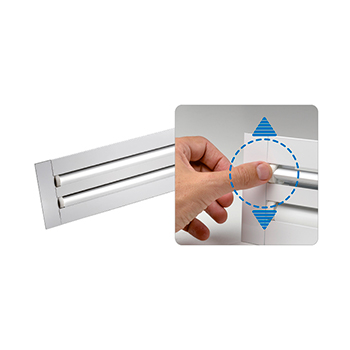

DLNR
Diffusore lineare con rondella esterna di regolazione
Massima lunghezza 1500 mm
Prezzo aumento 15%
DLN
DLN
CVL

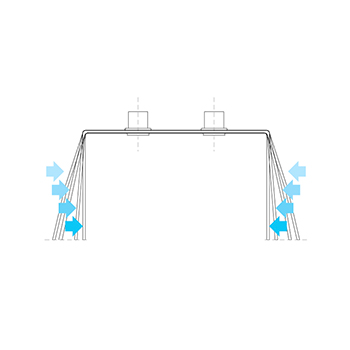

Modifica configurazione CVL da PDL 3 a PDL 2 con pressione delle dita

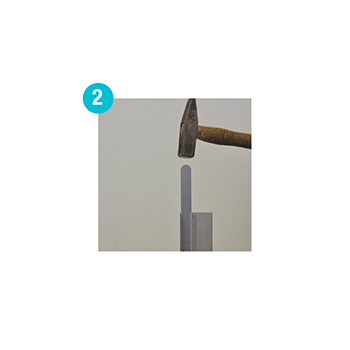

SOLUZIONE DI CONTINUITÀ
Punto di bloccaggio

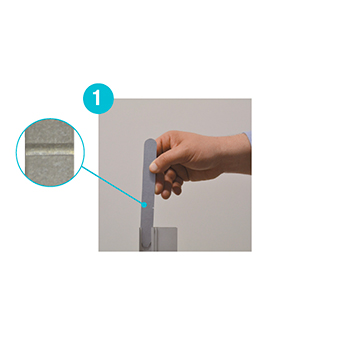

Inserire la staffa nel profilo nel senso indicato.
SOLUZIONE DI CONTINUITÀ
Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.
SOLUZIONE DI CONTINUITÀ

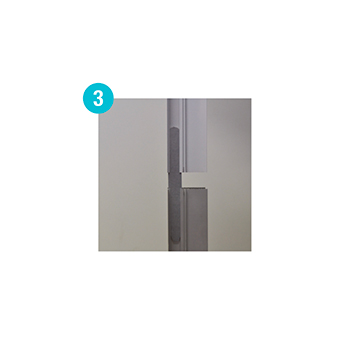

Unire i 2 elementi.
SOLUZIONE DI CONTINUITÀ
Punto di giunzione

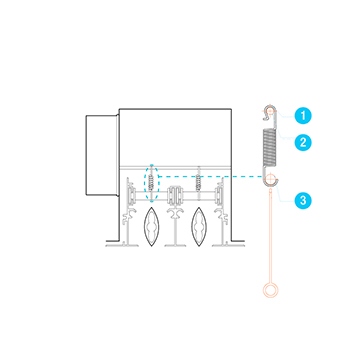

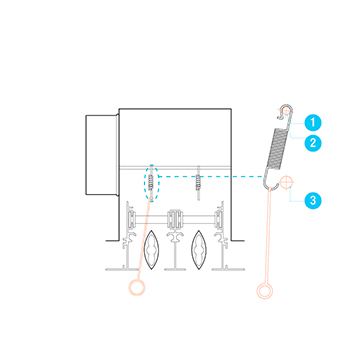

SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
1) Agganciare la molla al tubetto di fissaggio posto all’interno del plenum.
SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
2) Avvicinare il diffusore al plenum, a mezzo del gancio estendere la molla ed agganciarla al perno autobloccante posto sul diffusore in modo da bloccare il modo unitario la struttura.
1= Occhiello antisgangio
2= Tubetto su blenum
3= Perno autobloccante su diffusore
SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
3) Assicurarsi che il fissaggio sia sicuro.
1= Occhiello antisgangio
2= Tubetto su blenum
3= Perno autobloccante su diffusore
Testo per capitolato
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORE IN POLIPROPILENE CENTRALE AERODINAMICO
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore nero RAL 9005 in polipropilene (bianco RAL 9003 su richiesta).
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLN**/***/*** (tipo-n.feritorie-lunghezza mm)
