DLAS
DLAS
1= Șuruburi autoforant
DLAS
1= Montaj în plafon fals
DIFFUSORE
M= Model
PLENUM
M= Model
Produse
DIFUZOARE
DLAS
CARACTERISTICI:

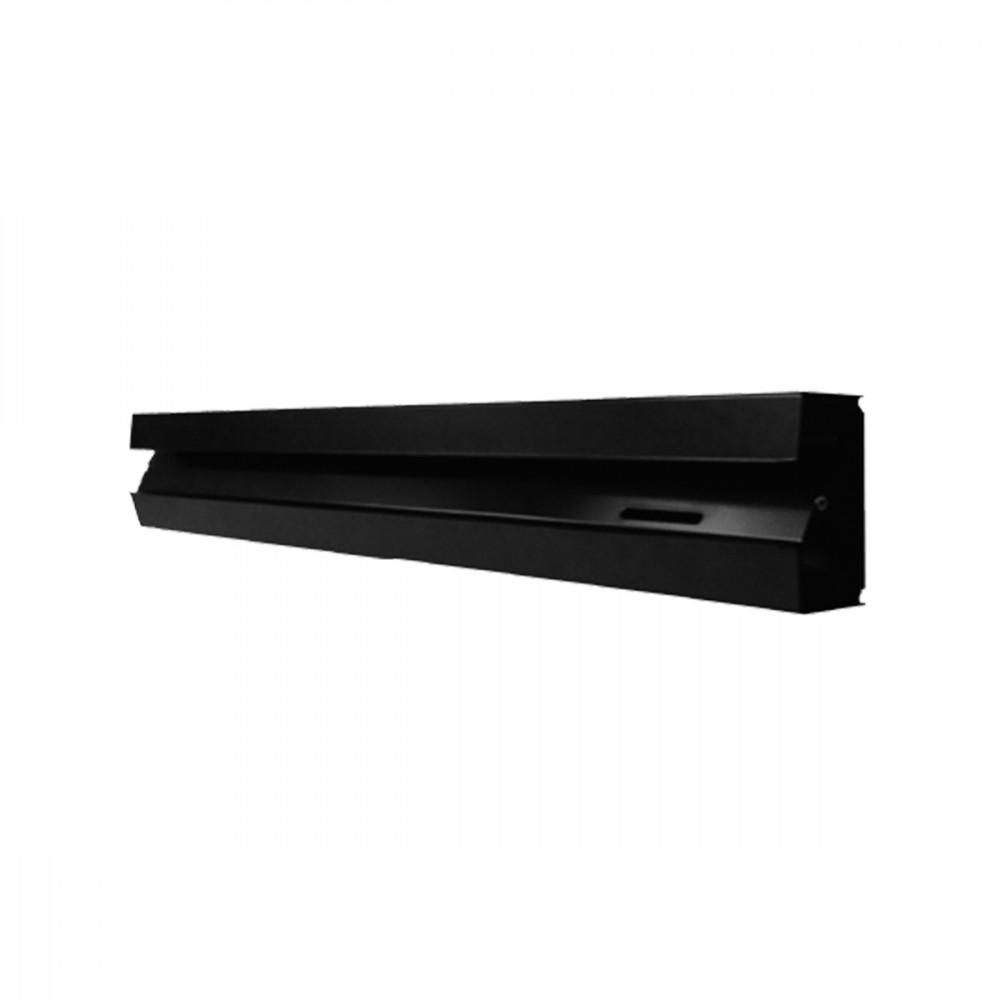

Difuzor linear cu un singur slot, fără ramă, pentru montaj ascuns în tavan sau perete.
DLAS10: Difuzor fără deflector.
DLAS20: Difuzor cu feflector.
DLAS30: Difuzor fără deflector și cu registru.
DLAS40: Difuzor cu registru și cu deflector.
MATERIAL:
Oțel vopsit. Finisaj: RAL 9005.
UTILIZARE:
Regim de încălzire sau răcire a spațiilor, unde este necesară ascunderea elementului de difuzie, sau este necesară creerea de perdele de aer orizontale sau verticale.
MONTAJ:
Cu bridă mobilă de montaj instalată în difuzor.
ACCESORII:
PDL: plenum din oțel galvanizat cu ștuț de racord lateral.
PDLI: plenum din oțel galvanizat cu izolație termică de 6mm și cu ștuț de racord lateral.
DLASCON: kit montaj continuu.
DLAST: capace de închidere capete.
Dimensiuni
1= Șuruburi autoforant
1= Montaj în plafon fals
M= Model
M= Model
Selecție și dimensionare
|
Mod. |
Lk [m2] |
P [m3/h] |
LWA [dB(A)] |
Lancio [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLAS30 |
0.017 |
95 |
315 |
<20 |
43 |
1.8 |
5.2 |
10 |
75 |
|
DLAS40 |
0.022 |
130 |
420 |
<20 |
44 |
2.5 |
6.4 |
10 |
75 |
|
DLAS60 |
0.038 |
190 |
700 |
<20 |
47 |
3.6 |
9.0 |
10 |
75 |
Date cu registrul de reglaj complet deschis
|
Mod. |
Lk [m2] |
P [m3/h] |
LWA [dB(A)] |
Lancio [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLAS30 |
0.017 |
95 |
315 |
<20 |
43 |
1.8 |
5.2 |
10 |
75 |
|
DLAS40 |
0.022 |
130 |
420 |
<20 |
44 |
2.5 |
6.4 |
10 |
75 |
|
DLAS60 |
0.038 |
190 |
700 |
<20 |
47 |
3.6 |
9.0 |
10 |
75 |
Date cu registrul de reglaj complet deschis
Accesorii și configurații
DLAS
REGISTRU
Vedere de sus a difuzorului
DLAS
1= Registru reglaj prin glisare
Vedere de jos a difuzorului
Registrul de reglaj este acționat prin introducerea unei șurubelnițe prin lamelele acestuia și apăsarea lamelei îndoite din acesta, acesta deplasîndu-se longitudinal în difuzor.
DLASCON
KIT SOLUTȚIE MONTAJ CONTINUU
Placuțele de conexiune sunt accesorii care sunt livrate separat, în cazul în care se dorește conectarea difuzoarelor continuu.
Plăcuțele sunt introduse în lăcașurile din capetele difuzoarelor și sunt fixate cu suruburi autoperforante așa cum este arătat în desenul de mai sus.
DLASCAP
CAPACE DE ÎNCHIDERE
Capacul de închidere este accesoriu și este livrat la cerere pentru a închide capetele difuzorului. Acesta este inserat în fantele deja
prezente în difuzor și fixat cu șuruburi autoforante, asa cum este arătat în desenul de mai sus.
Textul specificațiilor
DIFFUSORE LINEARE IN ACCIAIO ZINCATO RAL9005 A SINGOLA FERITOIA CON DEFLETTORE, SENZA CORNICE CON INSTALLAZIONE A SCOMPARSA
COSTRUZIONE: Acciaio verniciato.
• DLAS10: Diffusore senza deflettore.
• DLAS20: Diffusore con deflettore.
• DLAS30: Diffusore senza deflettore e con serranda.
FINITURA: RAL9005.
UTILIZZO: Riscaldamento e climatizzazione in ambienti dove si rende necessario nascondere l’elemento di diffusione o si devono creare lame d’aria verticali o orizzontali. Lancio regolabile.
FISSAGGIO: Con staffa di fissaggio mobile installata all’interno del diffusore.
ACCESSORI:
• PDL: plenum in acciaio zincato con imbocco laterale.
• PDLI: plenum in acciaio rivestito con isolante sp. 6 mm e con imbocco laterale.
• DLASCON: kit di continuità.
• DLAST: tappi di chiusura.
MODELLO: DLAS**/**/*** (tipo-modello-lunghezza mm)
