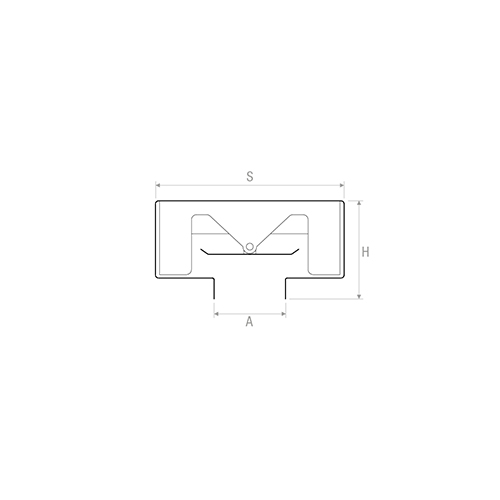

DIFFUSORE
M= Modello
PLENUM
M= Modello
Prodotti
DIFFUSORI

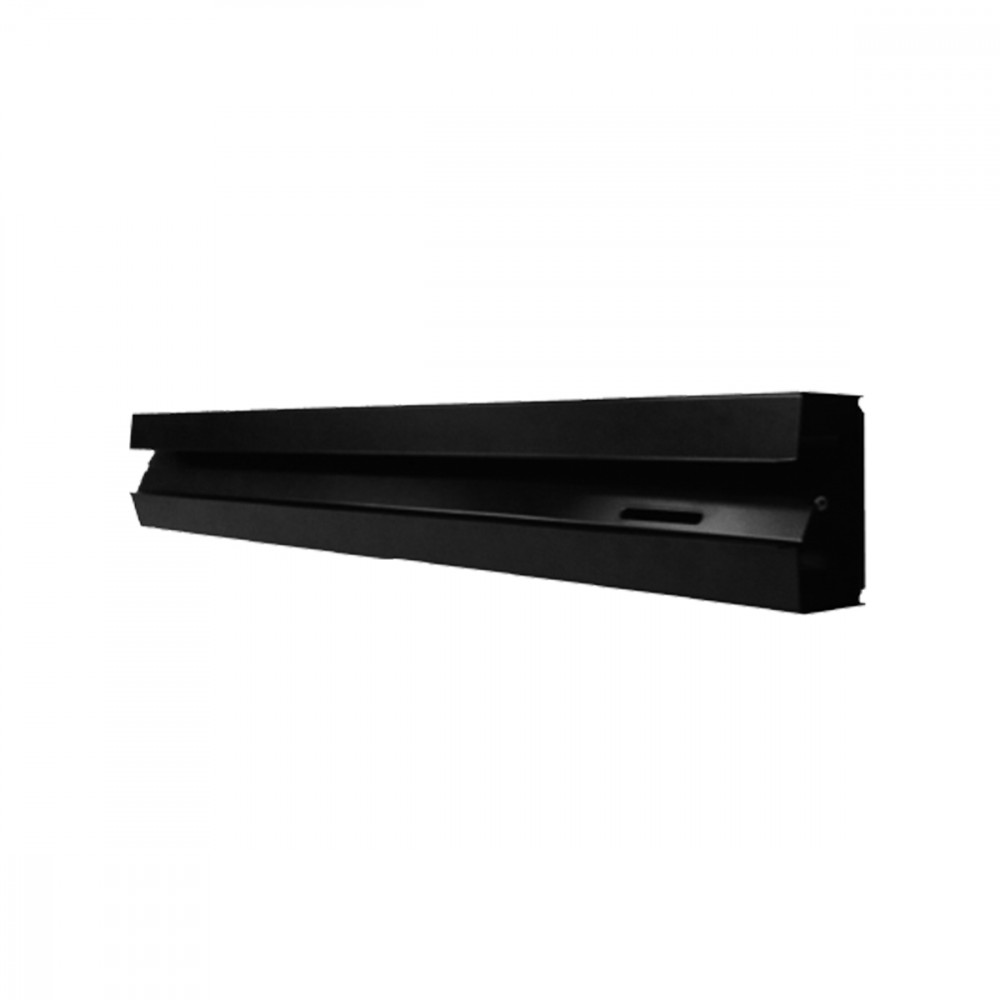

DLAS
CARATTERISTICHE:
Diffusori lineari a singola ferotia con deflettore, senza cornice con installazione a scomparsa, per installazione a parete o soffitto.
DL-AS10: Diffusore senza deflettore.
DL-AS20: Diffusore con deflettore.
DL-AS30: Diffusore senza deflettore e con serranda.
COSTRUZIONE:
Materiale: Acciaio verniciato.
Finitura: RAL9005.
IMPIEGO:
Riscaldamento e climatizzazione in ambienti dove si rende necessario nascondere l’elemento di diffusione o si devono creare lame d’aria verticali o orizzontali. Lancio regolabile. FISSAGGIO:
Con staffa di fissaggio mobile installata all’interno del diffusore. ACCESSORI:
PDL: plenum in acciaio zincato con imbocco laterale.
PDLI: plenum in acciaio rivestito con isolante sp. 6 mm e con imbocco laterale.
DL-AS-COM: elemento cieco per creare continuità.

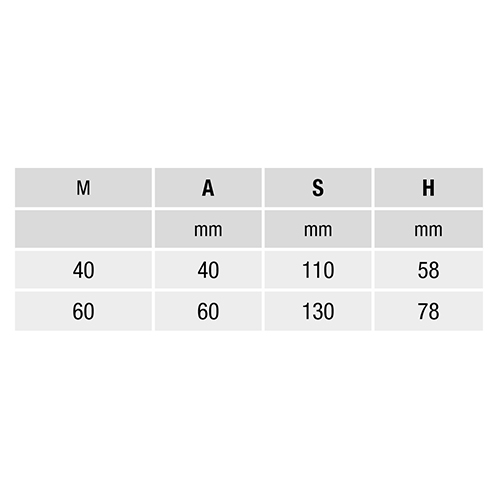

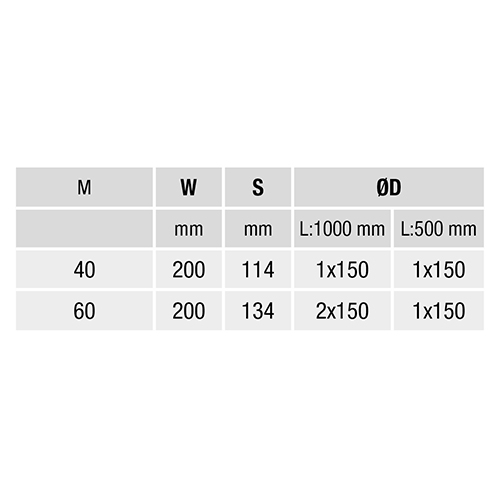

Dimensioni

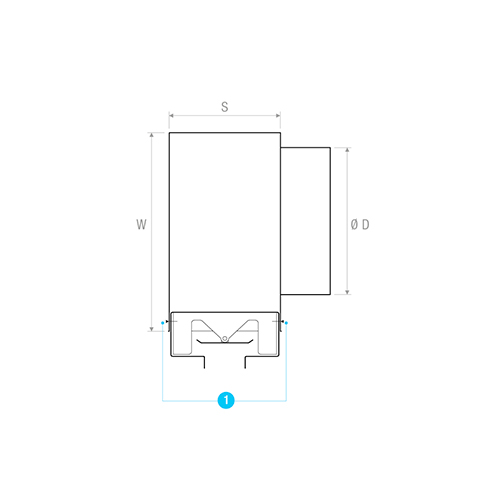

1= Viti autoforanti

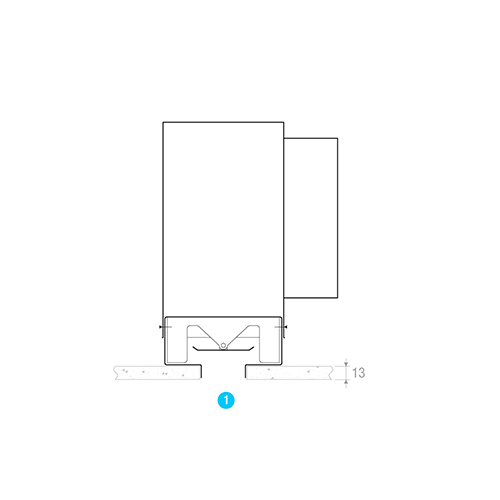

1= Montaggio a scomparsa su controsoffitto
M= Modello
M= Modello
Scelta e dimensionamento
|
Mod. |
Lk [m2] |
P [m3/h] |
LWA [dB(A)] |
Lancio [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLAS30 |
0.017 |
95 |
315 |
<20 |
43 |
1.8 |
5.2 |
10 |
75 |
|
DLAS40 |
0.022 |
130 |
420 |
<20 |
44 |
2.5 |
6.4 |
10 |
75 |
|
DLAS60 |
0.038 |
190 |
700 |
<20 |
47 |
3.6 |
9.0 |
10 |
75 |
Dati con serranda completamente aperta
Accessori e configurazioni
DLAS
Serranda
Vista superiore del diffusore
DLAS
1= Feritoia regolazione serranda
Vista inferiore del diffusore
La regolazione della serranda avviene inserendo un cacciavite nella feritoia presente sul deflettore e facendo pressione sul profilo piegato della serranda che scorre longitudinalmente all’interno di guide sulla parte superiore del telaio.
DLASCON
Kit di continuità
La piastrina di connessione è un accessorio che viene fornito su richiesta nel caso si voglia installare una linea di più diffusori accostati.
La piastrina viene inserita nella apposita fessura e fissata con viti autoforanti o rivetti da infilare nei prefori presenti nella piastrina e nel diffusore come si nota dal disegno sopra riportato.
DLASCAP
Tappi di chiusura
Il tappo di chiusura è un accessorio che viene fornito su richiesta per chiudere le parti teminali dei diffusoriIl tappo viene inserito nella apposita fessura e fissata con viti autoforanti o rivetti da infilare nei prefori presenti nella piastrina e nel diffusore come si nota dal disegno sopra riportato.
Testo per capitolato
DIFFUSORE LINEARE IN ACCIAIO ZINCATO RAL9005 A SINGOLA FERITOIA CON DEFLETTORE, SENZA CORNICE CON INSTALLAZIONE A SCOMPARSA
COSTRUZIONE: Acciaio verniciato.
• DLAS10: Diffusore senza deflettore.
• DLAS20: Diffusore con deflettore.
• DLAS30: Diffusore senza deflettore e con serranda.
FINITURA: RAL9005.
UTILIZZO: Riscaldamento e climatizzazione in ambienti dove si rende necessario nascondere l’elemento di diffusione o si devono creare lame d’aria verticali o orizzontali. Lancio regolabile.
FISSAGGIO: Con staffa di fissaggio mobile installata all’interno del diffusore.
ACCESSORI:
• PDL: plenum in acciaio zincato con imbocco laterale.
• PDLI: plenum in acciaio rivestito con isolante sp. 6 mm e con imbocco laterale.
• DLASCON: kit di continuità.
• DLAST: tappi di chiusura.
MODELLO: DLAS**/**/*** (tipo-modello-lunghezza mm)
