DLAS

• Zeichnungen

DLAS

DLAS

1= Selbstbohrende schrauben

DLAS

1= Verdeckte installation an der zwischendecke

LUFTDURCHLASS

M= Modell

ANSCHLUSSKASTEN

M= Modell

Daten mit vollständig geöffneter Klappe

• Zubehör

DLAS

Schieber Draufsicht auf den Luftdurchlass

DLAS

1= Schlitz für die Einstellung des Schiebers Untere Ansicht des Luftdurchlasses Die Einstellung des Schiebers erfolgt durch Einstecken eines Schraubendrehers in den Schlitz auf dem Luftleitelement und durch Drücken auf das gebogene Profil des Schiebers, der in Längsrichtung in Führungen am oberen Teil des Rahmens verläuft.

DLASCON

Verbindungsset Die Anschlussplatte ist ein Zubehör, das auf Anfrage mitgeliefert wird, wenn eine Reihe von mehreren Luftdurchlässen nebeneinander installiert werden sollen. Die Platte wird in den entsprechenden Schlitz eingesetzt und mit selbstbohrenden Schrauben oder Nieten befestigt, die in die in der Platte und im Luftdurchlass vorhandenen Vorbohrungen eingesetzt werden, wie aus der obigen Zeichnung ersichtlich ist.

DLASCAP

Verschlusskappen Die Verschlusskappe wird als Zubehör und auf Wunsch zum Verschließen der Endteile des Luftdurchlasses mitgeliefert. Diese Verschlusskappen werden in den dafür vorgesehenen Schlitz eingesetzt und mit selbstbohrenden Schrauben oder Nieten befestigt, die in die Vorbohrungen in der Platte und im Luftdurchlass eingesetzt werden, wie in der Zeichnung oben dargestellt.

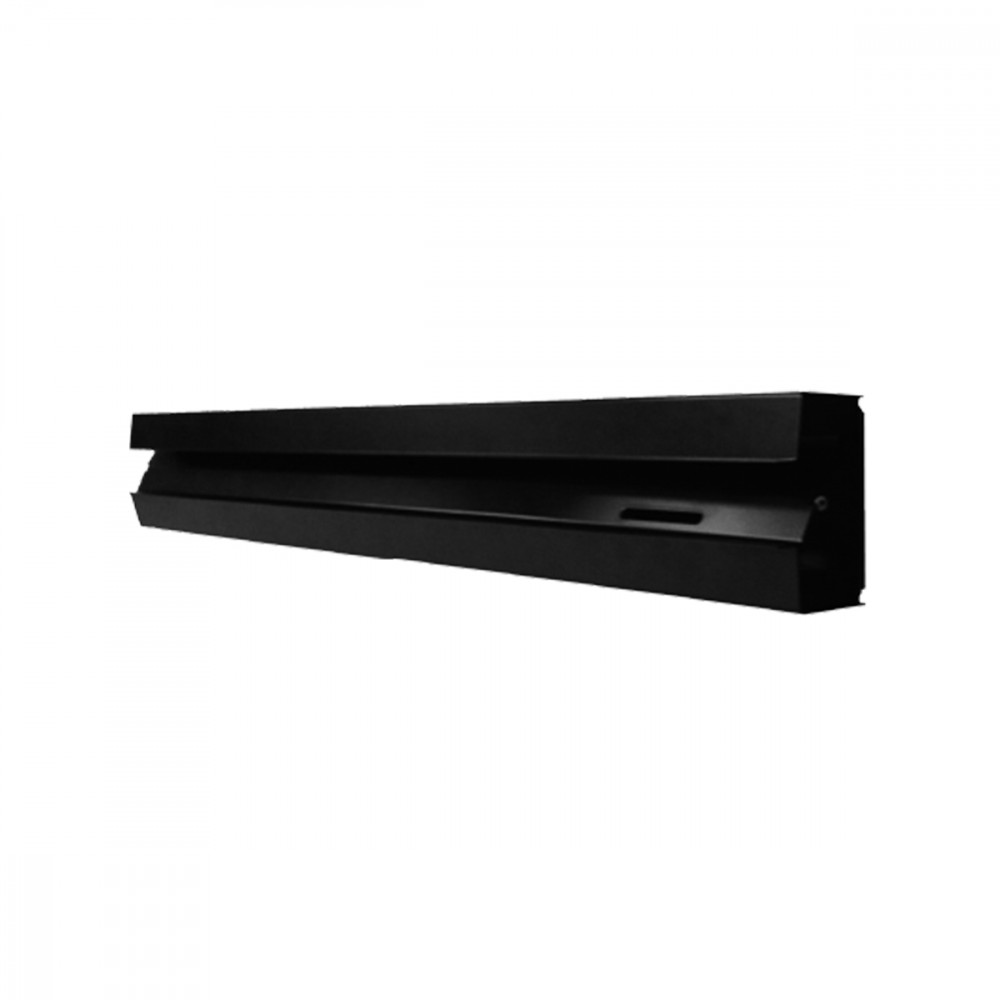

DIFFUSORE LINEARE IN ACCIAIO ZINCATO RAL9005 A SINGOLA FERITOIA CON DEFLETTORE, SENZA CORNICE CON INSTALLAZIONE A SCOMPARSA

COSTRUZIONE: Acciaio verniciato.
• DLAS10: Diffusore senza deflettore.
• DLAS20: Diffusore con deflettore.
• DLAS30: Diffusore senza deflettore e con serranda.
FINITURA: RAL9005.
UTILIZZO: Riscaldamento e climatizzazione in ambienti dove si rende necessario nascondere l’elemento di diffusione o si devono creare lame d’aria verticali o orizzontali. Lancio regolabile.
FISSAGGIO: Con staffa di fissaggio mobile installata all’interno del diffusore.
ACCESSORI:
• PDL: plenum in acciaio zincato con imbocco laterale.
• PDLI: plenum in acciaio rivestito con isolante sp. 6 mm e con imbocco laterale.
• DLASCON: kit di continuità.
• DLAST: tappi di chiusura.
MODELLO: DLAS**/**/*** (tipo-modello-lunghezza mm)
