DLAS

• Diseños

DLAS

DLAS

1= Tornillos autoperforantes

DLAS

1= Cmontaje oculto en falso techo

DIFUSOR

M= Modelo

PLENUM

M= Modelo

Datos con compuerta completamente abierta

• Accesorios

DLAS

Compuerta Vista superior del difusor

DLAS

1= Ranura de regulación compuerta Vista inferior del difusor La regulación de la compuerta se realiza insertando un destornillador en la ranura presente en el deflector y presionando sobre el perfil doblado de la compuerta situado longitudinalmente dentro de las guías en la parte superior del bastidor.

DLASCON

Kit de continuidad La pletina de conexión es un accesorio que se suministra a petición cuando se desea instalar una línea con varios difusores adosados. La pletina se introduce en la correspondiente ranura y se fija con tornillos autoperforantes o con remaches que se insertan en los preorificios existentes en la pletina y en el difusor, como figura en el esquema anterior.

DLASCAP

Tapones de cierre El tapón de cierre es un accesorio que se suministra a petición para cerrar las partes terminales de los difusores. El tapón se inserta en la correspondiente ranura y se fija con tornillos autoperforantes o con remaches que se insertan en los preorificios existentes en la pletina y en el difusor, como figura en el esquema anterior.

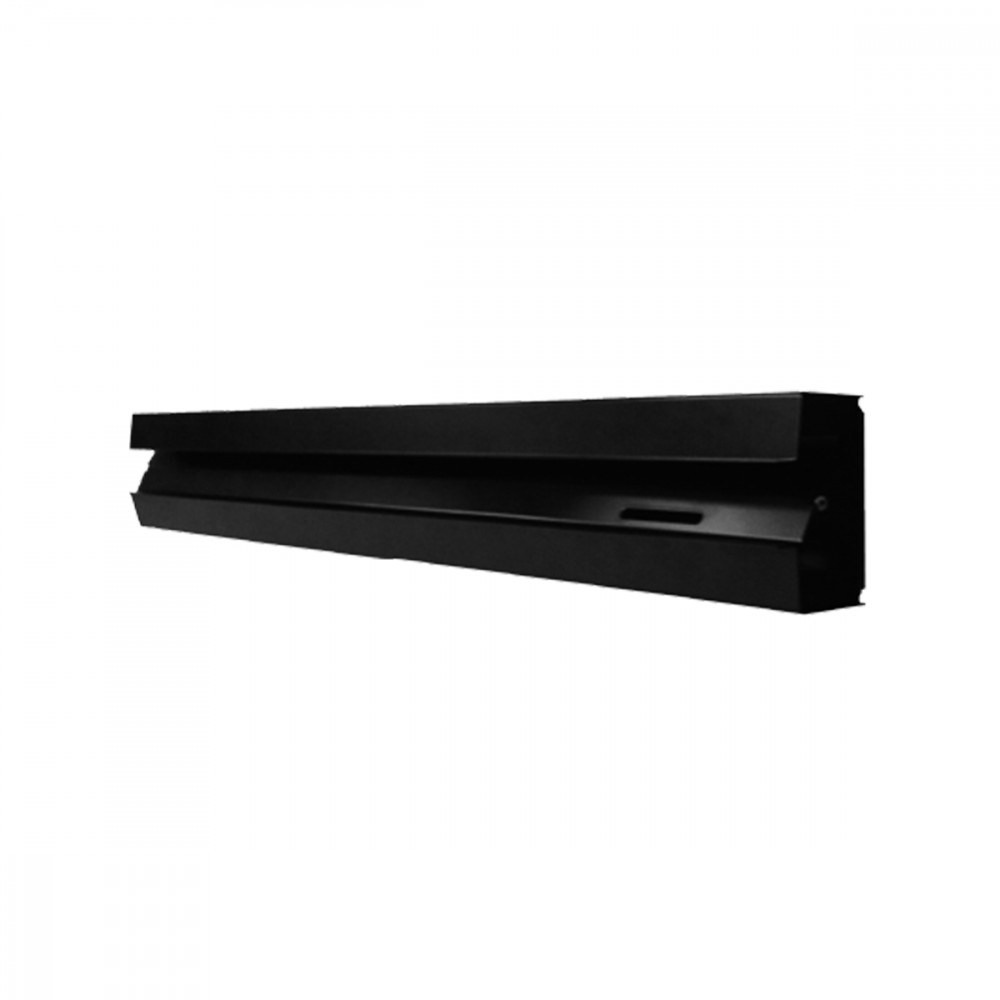

DIFUSOR LINEAL DE ACERO GALVANIZADO RAL9005 CON UNA SOLA RANURA CON DEFLECTOR, SIN MARCO CON INSTALACIÓN TIPO ABATIBLE

CONSTRUCCIÓN: Acero pintado.
• DLAS10: Difusor sin deflector.
• DLAS20: Difusor con deflector.
• DLAS30: Difusor sin deflector y con barrera.
ACABADO: RAL9005.
USO: Calentamiento y climatización en ambientes donde es necesario ocultar el elemento de difusión o se deben crear hojas de aire verticales u horizontales. Emisión regulable.
FIJACIÓN: Con brida de fijación móvil instalada en el interior del difusor.
ACCESORIOS:
• PDL: cámara de acero galvanizado con entrada lateral.
• PDLI: cámara de acero revestido con aislante esp. 6 mm y con entrada lateral.
• DLASCON: kit de continuidad.
• DLAST: tapones de cierre.
MODELO: DLAS**/***/*** (tipo-modelo-longitud mm)
