DCGT
DCGTE
DCGTP
DIMENSIUNI
BxH mm= Dimensiune nominală
Produse
DIFUZOARE

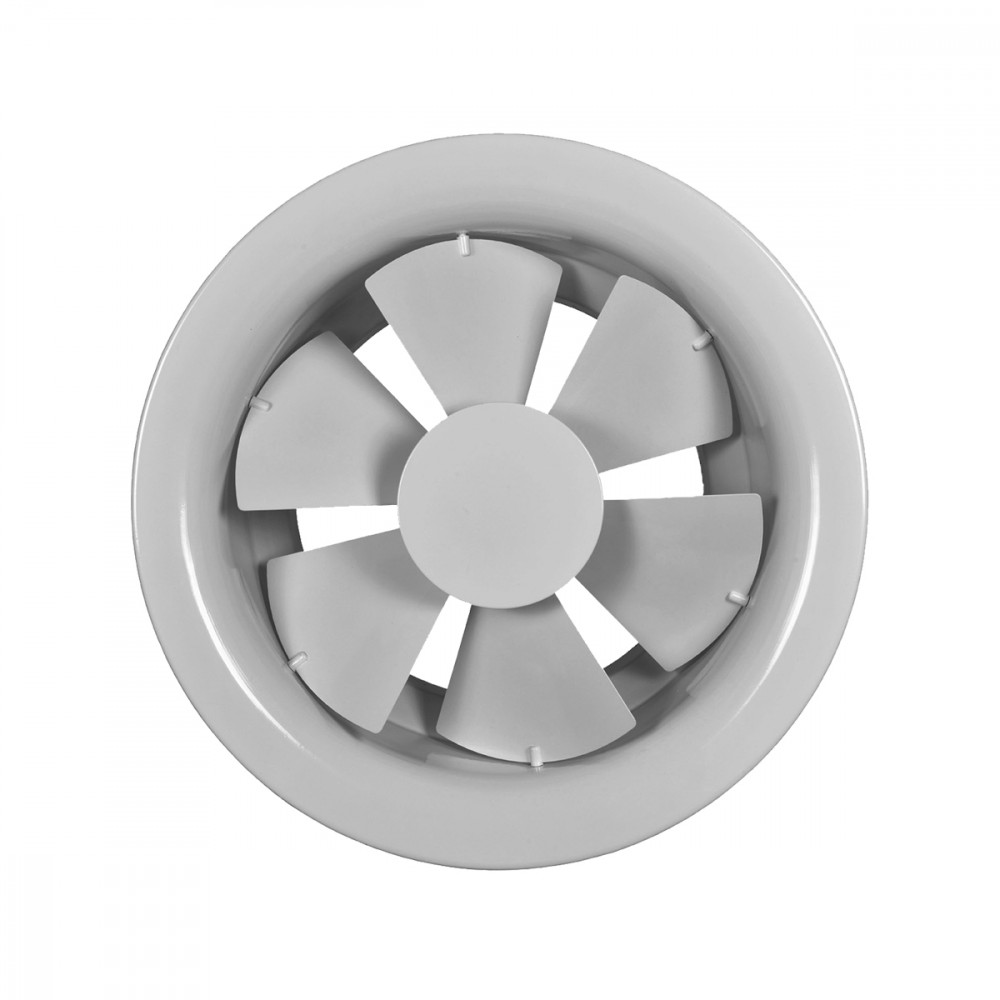

DCGT
CARACTERISTICI:
Difuzor cu geometrie variabilă, cu acționare prin element termic.
CONSTRUCȚIE:
Carcasă aluminiu, lamele din oțel, vopsite alb RAL 9010.
Diametru 500 și 630 mm cu lamele ranforsate.
UTILIZARE:
Montaj la plafon sau pe perete, pentru introducere.
Înălțime montaj: 2,5-20 m.
MONTAJ:
Fixare prin șuruburi pe gâtul difuzorului.
ACCESORII:
Plenum din otel galvanizat cu izolație termică și registru reglaj.
Dimensiuni
BxH mm= Dimensiune nominală
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DCGT 200 |
0,0314 |
310 |
950 |
39 |
64 |
2,1 |
6,7 |
10 |
50 |
|
DCGT 250 |
0,0491 |
460 |
1410 |
38 |
62 |
2,4 |
7,7 |
10 |
50 |
|
DCGT 315 |
0,0779 |
700 |
2140 |
37 |
61 |
2,9 |
9,1 |
10 |
50 |
|
DCGT 400 |
0,1257 |
1080 |
3280 |
36 |
60 |
3,6 |
11,2 |
10 |
50 |
|
DCGT 500 |
0,1963 |
1620 |
4900 |
35 |
59 |
4,5 |
14,5 |
10 |
50 |
|
DCGT 630 |
0,3117 |
2450 |
7420 |
34 |
58 |
6,1 |
20,9 |
10 |
50 |
Accesorii și configurații
PDC
1= REGISTRU OPȚIONAL
PDCI
1= REGISTRU OPȚIONAL
2= IZOLAȚIE
Instrucțiuni
Direcție refulare în regim de răcire
1= ACȚIONARE TERMOSTATICĂ
Direcție refulare în regim de încălzire
1= ACȚIONARE TERMOSTATICĂ
DCGT
Pe carcasa difuzorului cu reglaj termostatic este montat un element temic de acționare.
Elementul de acționare termic sesizează variația temperaturii aerului introdus, și acționează lamelele automat.
Intervalul de temperatură este de la 15° C la 30° C.
Nu e necesară energie externă de acționare, sau alimentare electrică.
Textul specificațiilor
DIFFUSORE CIRCOLARE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A GEOMETRIA VARIABILE TRAMITE ATTUATORE TERMOSTATICO
COSTRUZIONE:
Campana in alluminio, alette in acciaio, finitura verniciato bianco RAL 9010.
Diametro 500 e 630 mm con alette rinforzate.
IMPIEGO:
A soffitto o a parete, in mandata. Altezza di installazione: 2,5 - 20 m.
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DCGT**/***
