DCGT
DCGTE
DCGTP
ABMESSUNGEN
BxH mm= Abmessungen Standard
Produkte
LUFT-DURCHLÄSSE

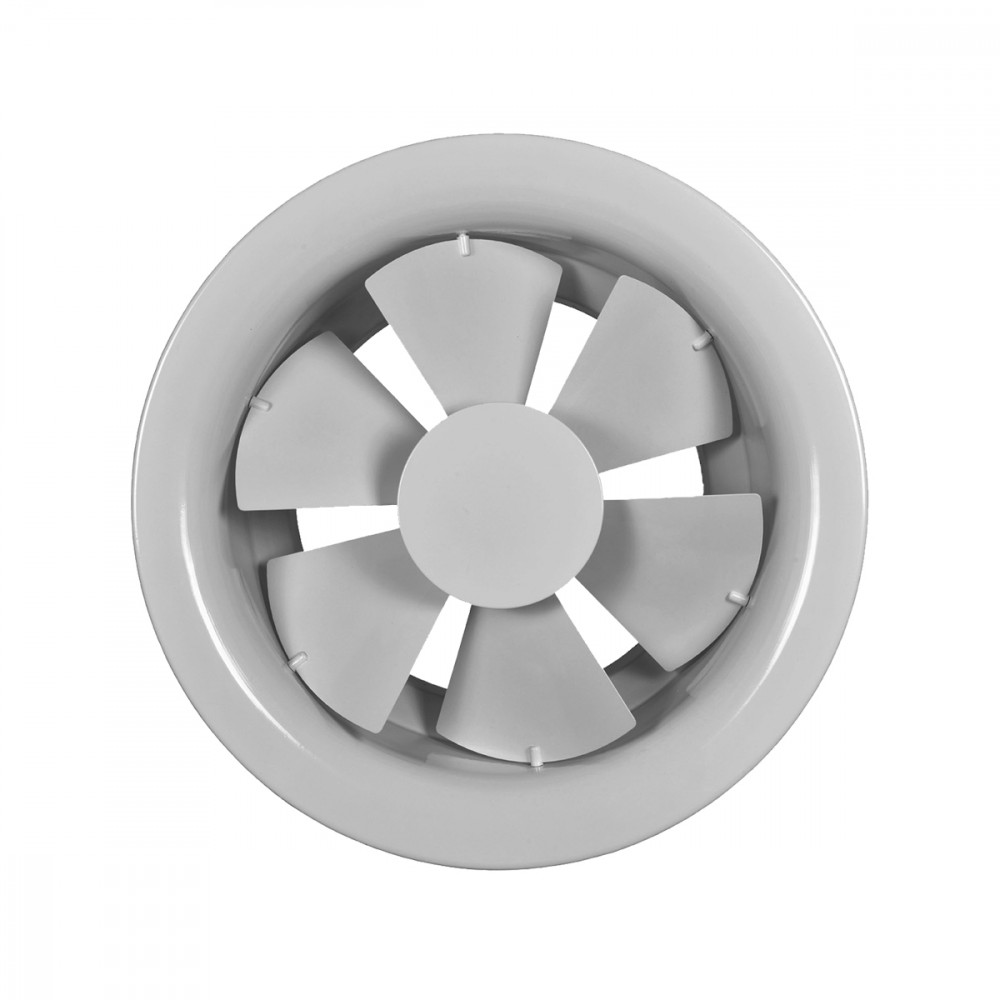

DCGT
MERKMALE:
Runde Luftdurchlässe mit variabler Geometrie durch einen Thermostat.
AUSFÜHRUNG:
Gehäuse aus Aluminium, Schaufeln aus Stahl. weiß lackiert RAL 9010.
Durchmesser 500 und 630 mm mit verstärkten Schaufeln.
EINSATZBEREICH:
An der Decke oder an der Wand, für Zuluft.
Einbauhöhe: 2,5-20 m.
BEFESTIGUNG:
Schraubenbefestigung am Stutzen des Luftdurchlasses.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl mit Isolierung und Jalousieklappe.
Abmessungen
BxH mm= Abmessungen Standard
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DCGT 200 |
0,0314 |
310 |
950 |
39 |
64 |
2,1 |
6,7 |
10 |
50 |
|
DCGT 250 |
0,0491 |
460 |
1410 |
38 |
62 |
2,4 |
7,7 |
10 |
50 |
|
DCGT 315 |
0,0779 |
700 |
2140 |
37 |
61 |
2,9 |
9,1 |
10 |
50 |
|
DCGT 400 |
0,1257 |
1080 |
3280 |
36 |
60 |
3,6 |
11,2 |
10 |
50 |
|
DCGT 500 |
0,1963 |
1620 |
4900 |
35 |
59 |
4,5 |
14,5 |
10 |
50 |
|
DCGT 630 |
0,3117 |
2450 |
7420 |
34 |
58 |
6,1 |
20,9 |
10 |
50 |
Zubehör und Konfigurationen
PDC
1= Option klappe
PDCI
1= Option klappe 2= IsolierungAnweisungen
LUFTSTROM BEI KÜHLUNG
1= Thermostatantrieb
LUFTSTROM BEI HEIZUNG
1= Thermostatantrieb
DCGT
Auf dem Träger des Luftdurchlasses mit Thermostatregelung befindet sich ein thermischer Antrieb. Der thermische Antrieb dient auch als Temperaturfühler und stellt den Winkel der Schaufeln automatisch ein. Betriebstemperatur: 15 °C - 30 °C. Es sind keine weiteren Installationen wie Elektrik oder zusätzliche Energie erforderlich.Text für Spezifikationen
DIFFUSORE CIRCOLARE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A GEOMETRIA VARIABILE TRAMITE ATTUATORE TERMOSTATICO
COSTRUZIONE:
Campana in alluminio, alette in acciaio, finitura verniciato bianco RAL 9010.
Diametro 500 e 630 mm con alette rinforzate.
IMPIEGO:
A soffitto o a parete, in mandata. Altezza di installazione: 2,5 - 20 m.
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DCGT**/***
