DCGT
DCGTE
DCGTP

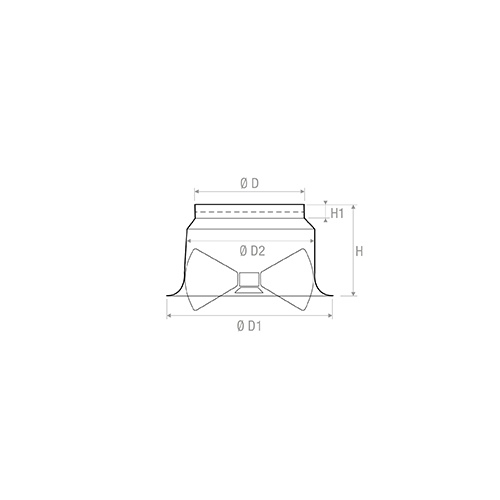

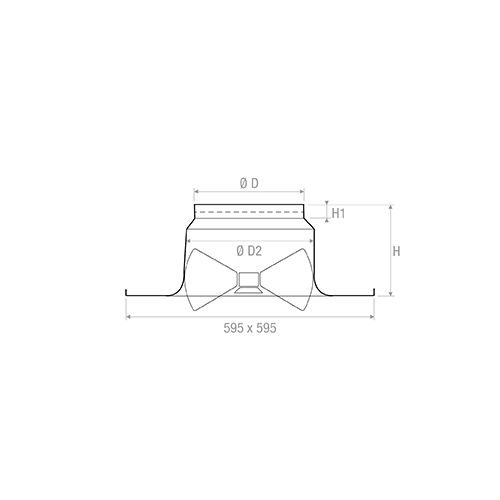

MISURE
BxH mm= Dimensioni nominali
Prodotti
DIFFUSORI
DCGT
CARATTERISTICHE:

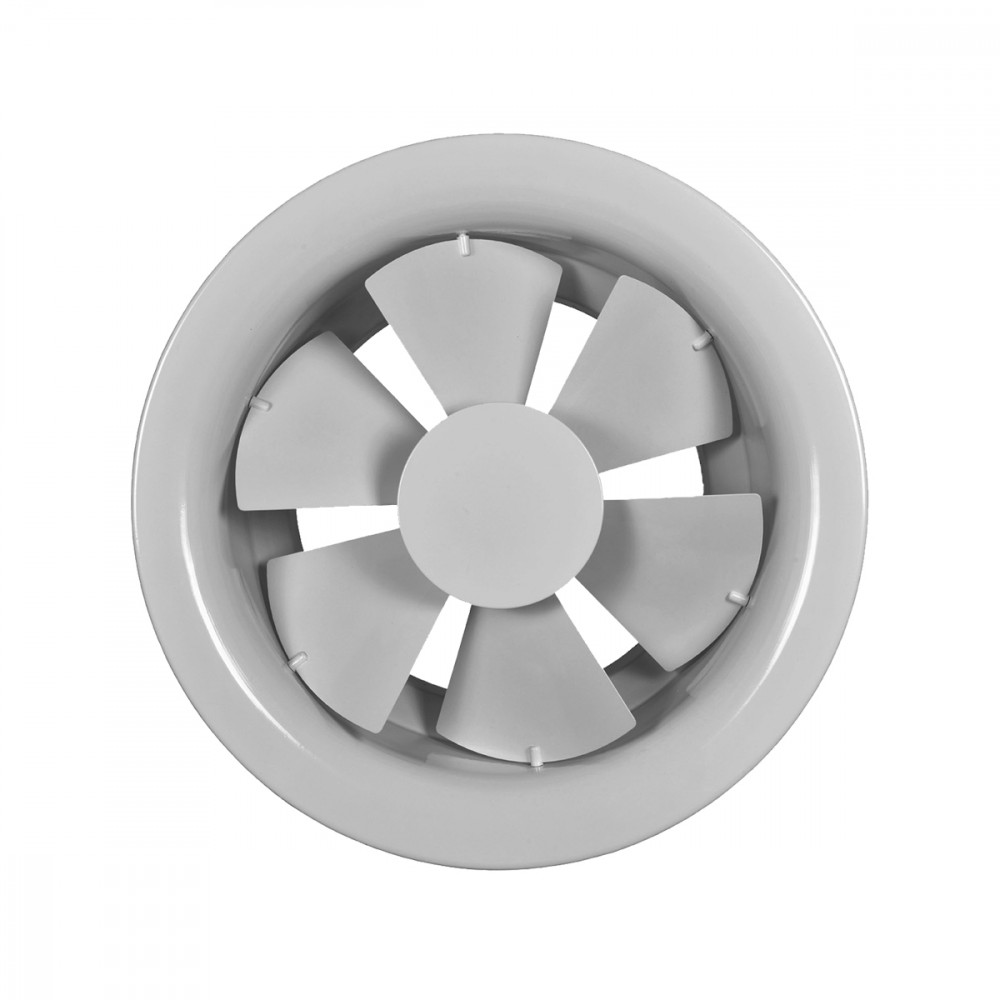

Diffusori circolari a geometria variabile tramite attuatore termostatico. COSTRUZIONE:
Campana in alluminio, alette in acciaio, finitura verniciato bianco RAL 9010. Diametro 500 e 630 mm con alette rinforzate.
IMPIEGO:
A soffitto o a parete, in mandata.
Altezza di installazione: 2,5 - 20 m.
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore. ACCESSORI:

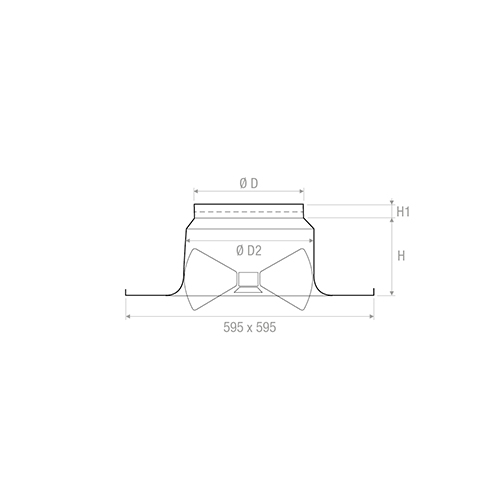

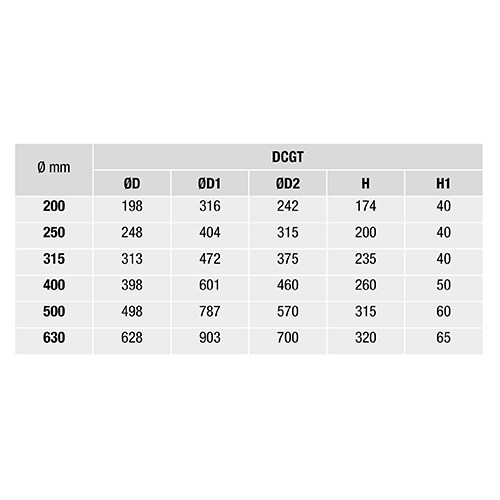

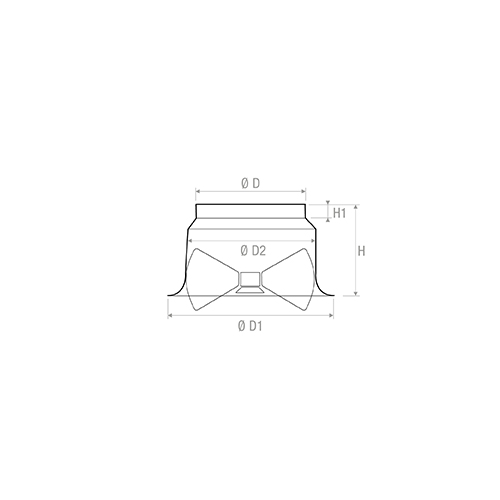

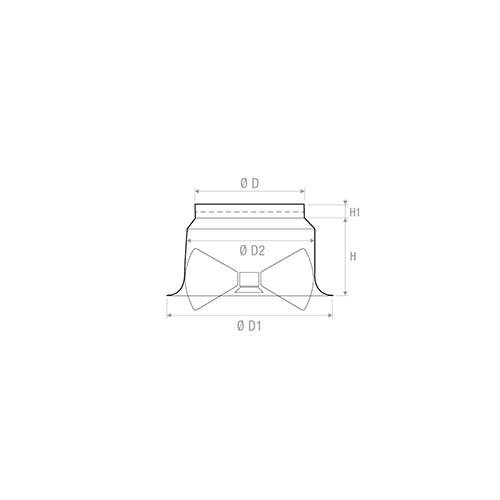

• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura. Dimensioni

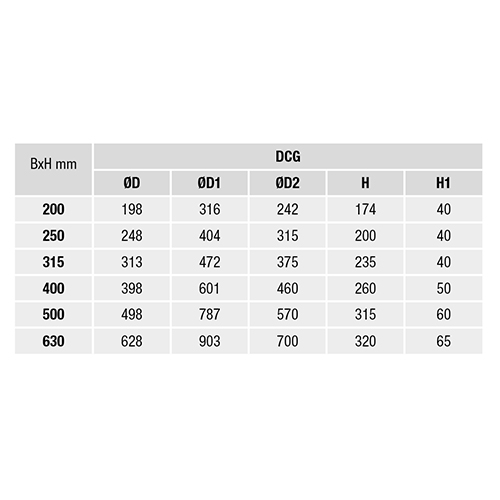

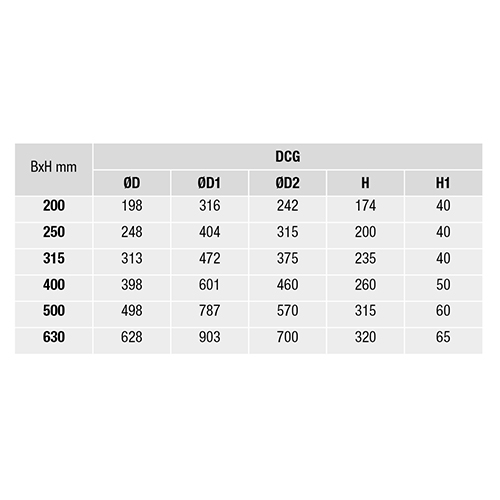

BxH mm= Dimensioni nominali
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DCGT 200 |
0,0314 |
310 |
950 |
39 |
64 |
2,1 |
6,7 |
10 |
50 |
|
DCGT 250 |
0,0491 |
460 |
1410 |
38 |
62 |
2,4 |
7,7 |
10 |
50 |
|
DCGT 315 |
0,0779 |
700 |
2140 |
37 |
61 |
2,9 |
9,1 |
10 |
50 |
|
DCGT 400 |
0,1257 |
1080 |
3280 |
36 |
60 |
3,6 |
11,2 |
10 |
50 |
|
DCGT 500 |
0,1963 |
1620 |
4900 |
35 |
59 |
4,5 |
14,5 |
10 |
50 |
|
DCGT 630 |
0,3117 |
2450 |
7420 |
34 |
58 |
6,1 |
20,9 |
10 |
50 |
Accessori e configurazioni

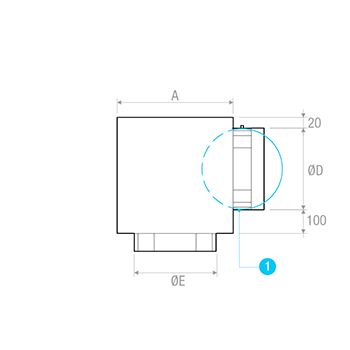

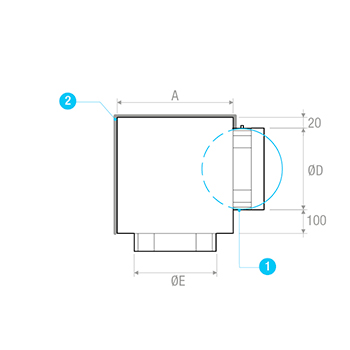

PDC
1= Serranda optional
PDCI
1= Serranda optional
2= Isolamento
Istruzioni

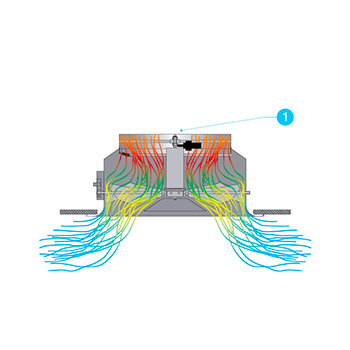

FLUSSO IN RAFFRESCAMENTO
1= Attuatore termostatico

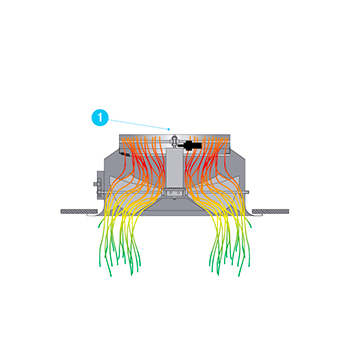

FLUSSO IN RISCALDAMENTO
1= Attuatore termostatico
DCGT

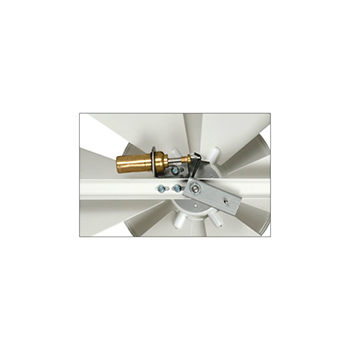

Sul supporto del diffusore con regolazione termostatica c’è un attuatore termico.
L’attuatore termico sente la temperatura e orienta l’angolo delle alette automaticamente.
La temperatura di funzionamento è da 15°C a 30°C.
Non è necessaria nessuna fonte di energia addizionale o installazione elettrica.
Testo per capitolato
DIFFUSORE CIRCOLARE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A GEOMETRIA VARIABILE TRAMITE ATTUATORE TERMOSTATICO
COSTRUZIONE:
Campana in alluminio, alette in acciaio, finitura verniciato bianco RAL 9010.
Diametro 500 e 630 mm con alette rinforzate.
IMPIEGO:
A soffitto o a parete, in mandata. Altezza di installazione: 2,5 - 20 m.
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DCGT**/***
