DCGT
DCGTE
DCGTP
MEDIDAS
BxH mm= Dimensiones nominales
Productos
DIFUSIÓN
DCGT
CARACTERÍSTICAS:

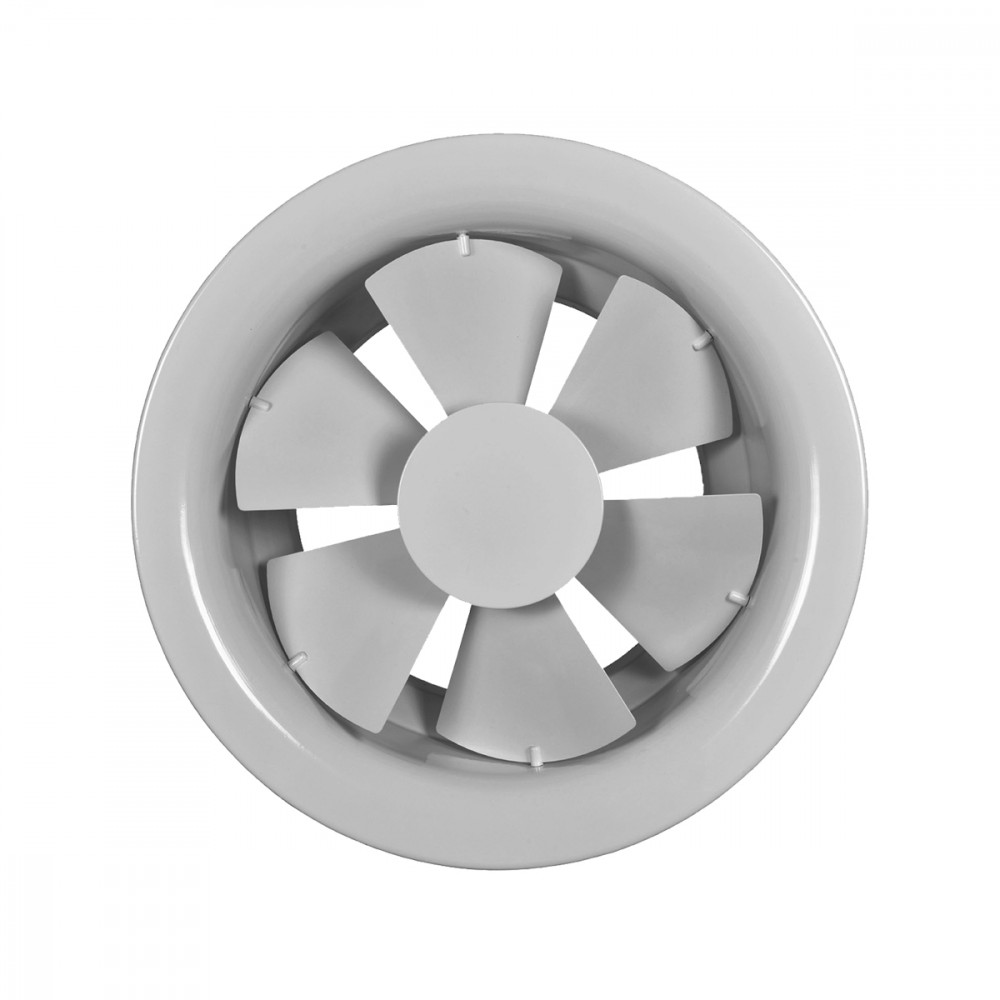

Difusores circulares de geometría variable mediante actuador termostático.
ESTRUCTURA:
Campana de aluminio, lamas de acero, acabado barnizado blanco RAL 9010.
Diámetro 500 y 630 mm con lamas reforzadas.
USO:
En techo o pared, para impulsión.
Altura de instalación: 2,5-20 m.
FIJACIÓN:
Fijación con tornillos en el cuello del difusor.
ACCESORIOS:
Plénum de conexión de acero galvanizado con aislamiento y compuerta de calibración.
Dimensiones
BxH mm= Dimensiones nominales
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DCGT 200 |
0,0314 |
310 |
950 |
39 |
64 |
2,1 |
6,7 |
10 |
50 |
|
DCGT 250 |
0,0491 |
460 |
1410 |
38 |
62 |
2,4 |
7,7 |
10 |
50 |
|
DCGT 315 |
0,0779 |
700 |
2140 |
37 |
61 |
2,9 |
9,1 |
10 |
50 |
|
DCGT 400 |
0,1257 |
1080 |
3280 |
36 |
60 |
3,6 |
11,2 |
10 |
50 |
|
DCGT 500 |
0,1963 |
1620 |
4900 |
35 |
59 |
4,5 |
14,5 |
10 |
50 |
|
DCGT 630 |
0,3117 |
2450 |
7420 |
34 |
58 |
6,1 |
20,9 |
10 |
50 |
Accesorios y configuración
PDC
1= Compuerta opcional
PDCI
1= Compuerta opcional 2= AislamientoInstrucciones
FLUJO EN REFRIGERACIÓN
1= Termostatic actuador
FLUJO EN CALEFACCIÓN
1= Termostatic actuador
DCGT
En el soporte del difusor con regulación termostática se encuentra un actuador térmico. El actuador térmico detecta la temperatura y orienta automáticamente el ángulo de las lamas. La temperatura de funcionamiento es de 15 °C a 30 °C. No es necesaria ninguna fuente de energía adicional ni instalación eléctrica.Texto de las características
DIFUSOR CIRCULAR DE ALUMINIO/ACERO GALVANIZADO RAL9010 DE FORMA VARIABLE A TRAVÉS DE ACTUADOR TERMOSTÁTICO
CONSTRUCCIÓN:
Campana de aluminio, aletas de acero, acabado pintado blanco RAL 9010.
Diámetro 500 y 630 mm con aletas reforzadas.
EMPLEO:
De techo o de pared, de envío. Altura de instalación: 2,5 - 20 m.
FIJACIÓN:
Fijación con tornillos en el cuello del difusor.
ACCESORIOS:
• Cámara de empalme de acero galvanizado con aislamiento y compuerta de calibración.
MODELO: DCGT**/***
