Produse
DIFUZOARE
BQE1
CARACTERISTICI:

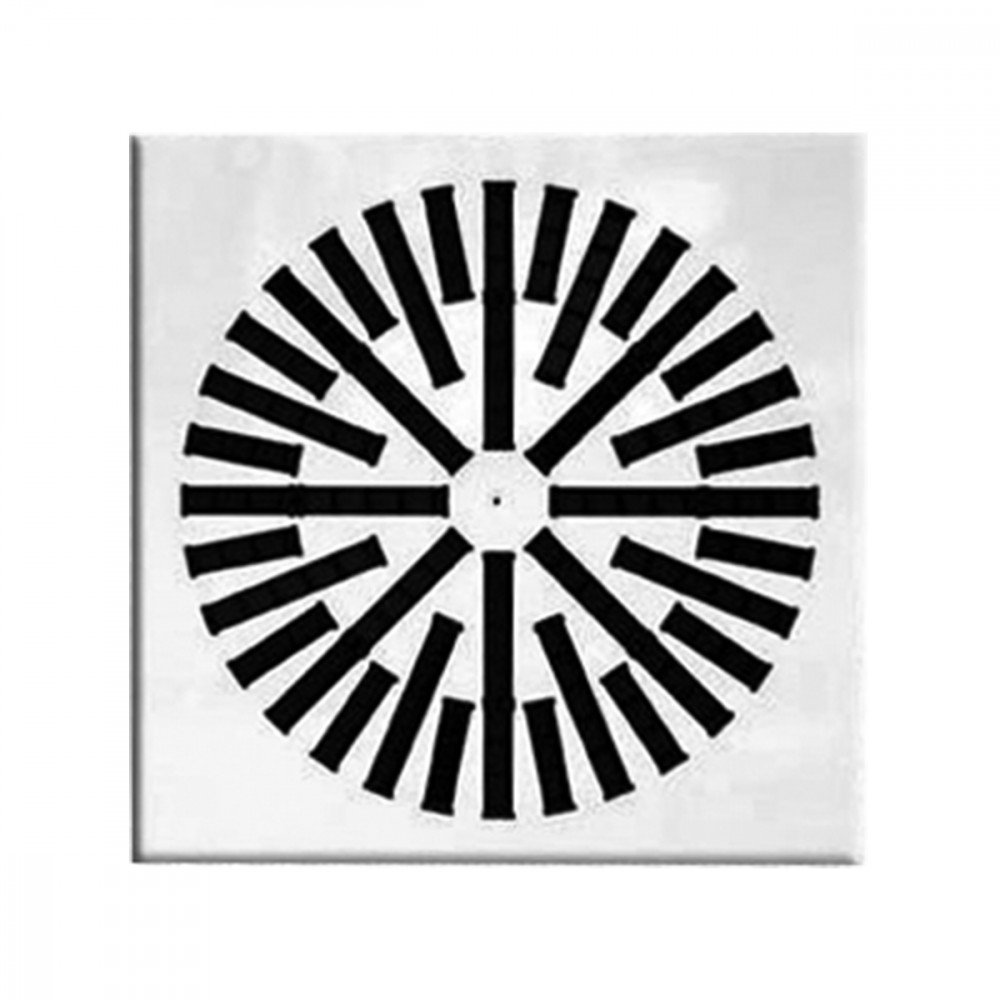

Difuzoare cu jet turbionar cu lamele orientabile.
CONSTRUCȚIE:
Panou din oțel vopsit alb RAL 9010, lamelele de deflexie din polipropilenă de culoare neagră RAL 9005.
UTILIZARE:
Pentru montaj la tavan, pentru evacuare aer (fără deflectoare) și introducere.
Înălțime montaj: 2,5-4,1 m.
MONTAJ:
Montare prin șuruburi laterale sau șurub central pe puntea de fixare.
ACCESORII:
Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.
Dimensiuni
Selecție și dimensionare
|
Mod. |
Ak [m2] |
P [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BQE1QRR 310 |
0,0128 |
130 |
290 |
24 |
41 |
1,3 |
2,9 |
10 |
50 |
|
BQE1QRR 400 |
0,0223 |
230 |
490 |
24 |
41 |
1,8 |
3,8 |
10 |
50 |
|
BQE1QRR 500 |
0,0361 |
360 |
800 |
24 |
41 |
2,2 |
4,8 |
10 |
50 |
|
BQE1QRR 600 |
0,0536 |
540 |
1180 |
24 |
41 |
2,7 |
5,8 |
10 |
50 |
|
BQE1QRR 625 |
0,0536 |
540 |
1180 |
24 |
41 |
2,7 |
5,8 |
10 |
50 |
|
BQE1QRR 825 |
0,1081 |
1080 |
2360 |
24 |
40 |
3,8 |
8,2 |
10 |
50 |
|
BQE1QQ 310 |
0,0185 |
270 |
530 |
30 |
50 |
2,3 |
4,5 |
10 |
50 |
|
BQE1QQ 400 |
0,0315 |
460 |
890 |
30 |
49 |
3 |
5,7 |
10 |
50 |
|
BQE1QQ 500 |
0,0500 |
720 |
1390 |
30 |
49 |
3,7 |
7,1 |
10 |
50 |
|
BQE1QQ 600 |
0,0729 |
1040 |
2010 |
30 |
48 |
4,4 |
8,5 |
10 |
50 |
|
BQE1QQ 625 |
0,0729 |
1040 |
2010 |
30 |
48 |
4,4 |
8,5 |
10 |
50 |
|
BQE1QQ 800 |
0,1425 |
1990 |
3850 |
29 |
48 |
6 |
11,7 |
10 |
50 |
Accesorii și configurații
PQZ1
PQZ2
PQZI1
Plenum izolat la exterior, grosime 6 mm
PQZI2
Plenum izolat la exterior, grosime 6 mm
PLENUMPDCQ
1= REGISTRU OPȚIONAL
3= PUNTE FIXARE
PLENUMPDCQI
1= REGISTRU OPȚIONAL
2= IZOLAȚIE
3= PUNTE FIXAREO
PLENUMBQE1RR
Plenum galvanizat
Instrucțiuni
DETALIU MONTAJ
DETALIU MONTAJ
1= PUNTE FIXARE
Textul specificațiilor
DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE CON DEFLETTORI REGOLABILI
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 – 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****
MISURA: *** mm.
