BQC

CARACTERISTICI:

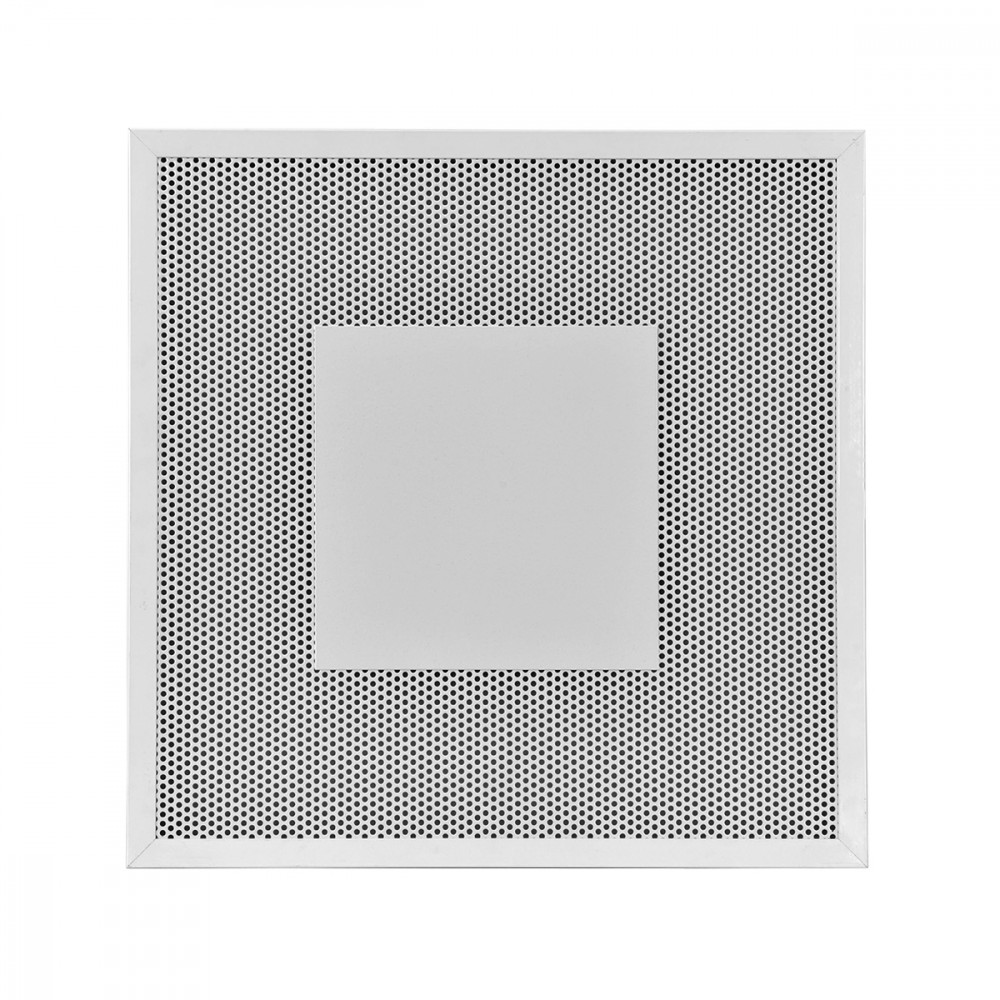

Difuzor pătrat cu perforații, cu miez central 595x595 mm dimensiuni gabarit.

CONSTRUCȚIE:

Cadru din Aluminiu, panou perforat din oțel vopsit alb RAL 9010.

UTILIZARE:

Pentru montaj la plafon și evacuare aer: (BQF-SM) pentru introducere: (BQF-SMF). Înălțime montaj: 2,5-4,0 m.

MONTAJ:

Clipsuri (șuruburi frontale la cerere).

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Deflectori pentru orientare jet aer.

Dimensiuni

BQC

Selecție și dimensionare

BQC

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQCM	0,1044	590	1310	36	62	1,8	4	10	50
BQCR	0,1044	390	880	< 20	30	-	-	10	50

Accesorii și configurații

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm

PDZI2

Plenum izolat la exterior, grosime 6 mm

Textul specificațiilor

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO, CON PIASTRA CENTRALE CIECA. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 – 4,0 m
FISSAGGIO:
Clips (viti frontali a richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Deflettori per l’orientazione del lancio.
MODELLO: BQC
MISURA: 595 x 595 mm.
