BQC

CARACTERÍSTICAS:

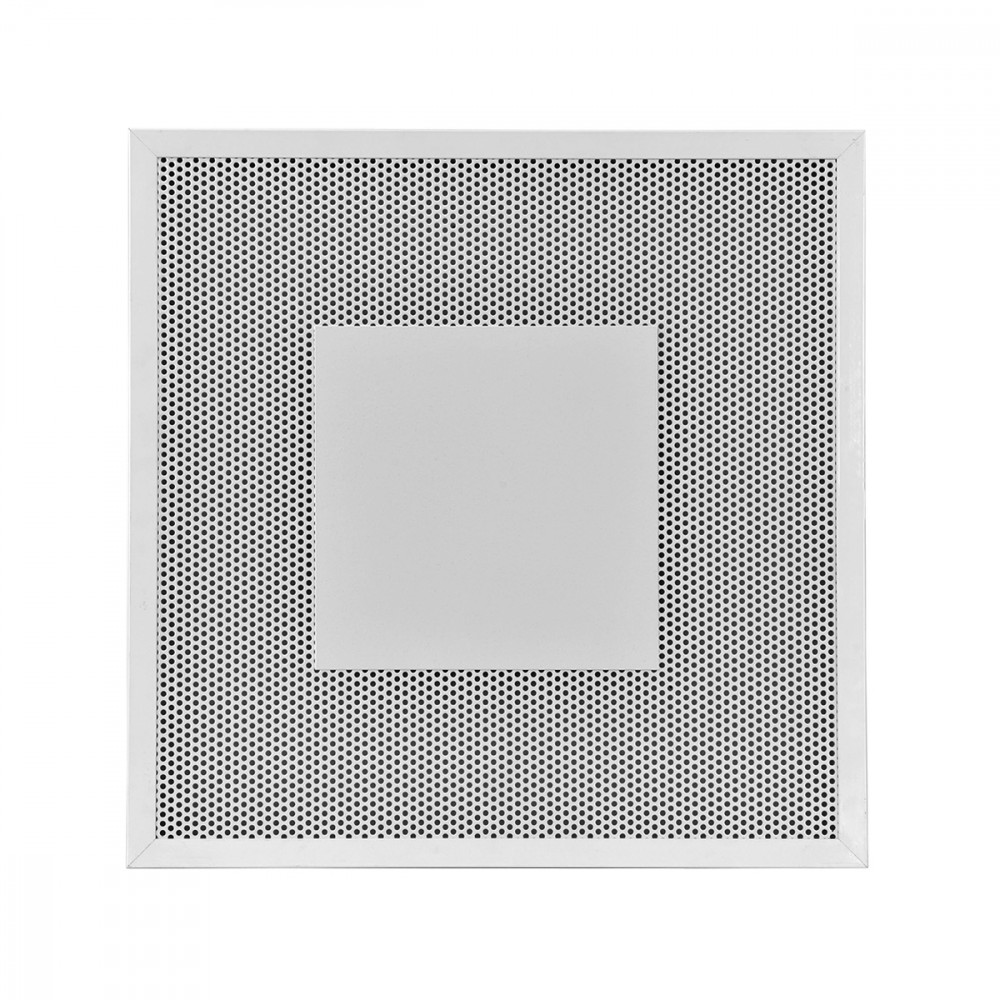

Difusores cuadrados perforados, con placa central, dim. 595x595 del marco externo.

ESTRUCTURA:

Bastidor de aluminio, chapa perforada de acero barnizado blanco RAL 9010

USO:

En techo, para impulsión y retorno.
Altura de instalación: 2,5-4,0 m

FIJACIÓN:

Clips (tornillos frontales a petición).

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Deflectores para orientar la expulsión.

Dimensiones

BQC

elección y dimensiones

BQC

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQCM	0,1044	590	1310	36	62	1,8	4	10	50
BQCR	0,1044	390	880	< 20	30	-	-	10	50

Accesorios y configuración

PDZ1

PDZ2

PDZI1

Plénum aislado externamente espesor 6 mm

PDZI2

Plénum aislado externamente espesor 6 mm

Texto de las características

DIFUSOR CUADRADO DE ACERO GALVANIZADO/ALUMINIO RAL9010 PERFORADO, CON PLANCHA CENTRAL CIEGA. DIMENSIONES EXTERIORES 595X595 MM

CONSTRUCCIÓN:
Estructura de aluminio, plancha perforada de acero pintado blanco RAL 9010
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 – 4,0 m
FIJACIÓN:
Clips (tornillos frontales bajo pedido).
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Deflectores para orientar la emisión.
MODELO: BQC
MEDIDA: 595 x 595 mm.

Descargar documentación
